QT串口助手文章2
创始人
2025-05-28 02:11:53

系列文章目录

QT串口助手文章2书接上文

QT串口助手文章2

  • 系列文章目录
  • 一、串口的使用
    • 1.1串口环境配置
    • 1.2添加串口到实例
    • 二、设置串口功能
    • 2.1设置端口号、波特率、校验位，数据位，停止位功能、打开功能
    • 2.2验证打开模式功能
      • 2.2.1 通过手动方式打开
      • 2.2.2写函数判断（使用isopen()函数判断）
    • 2.3测试打开功能
    • 2.4串口的发送功能
      • 2.4.1测试串口发送功能
    • 2.5下载虚拟串口和串口助手再次测试串口发送功能

一、串口的使用

1.1串口环境配置

根据文章一最后的帮助文档

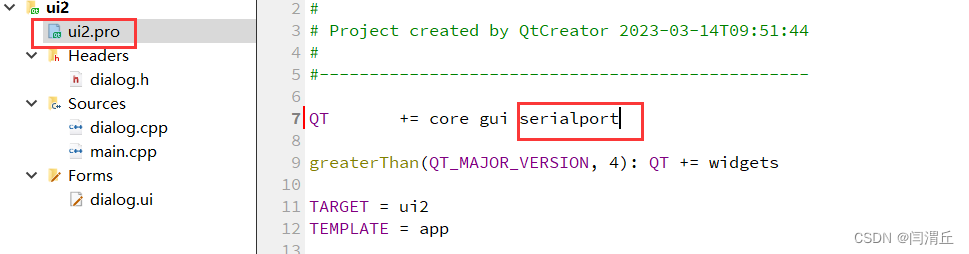

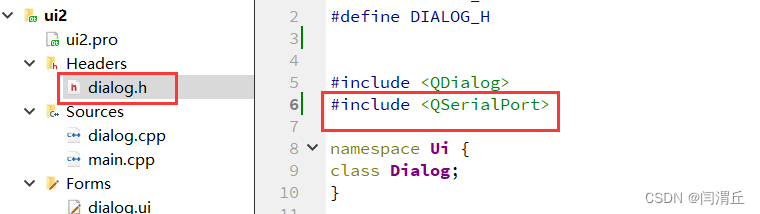

我们需要给.pro文件添加功能模块和.h文件要加进去头文件才能使用端口功能

在这里插入图片描述
在这里插入图片描述添

1.2添加串口到实例

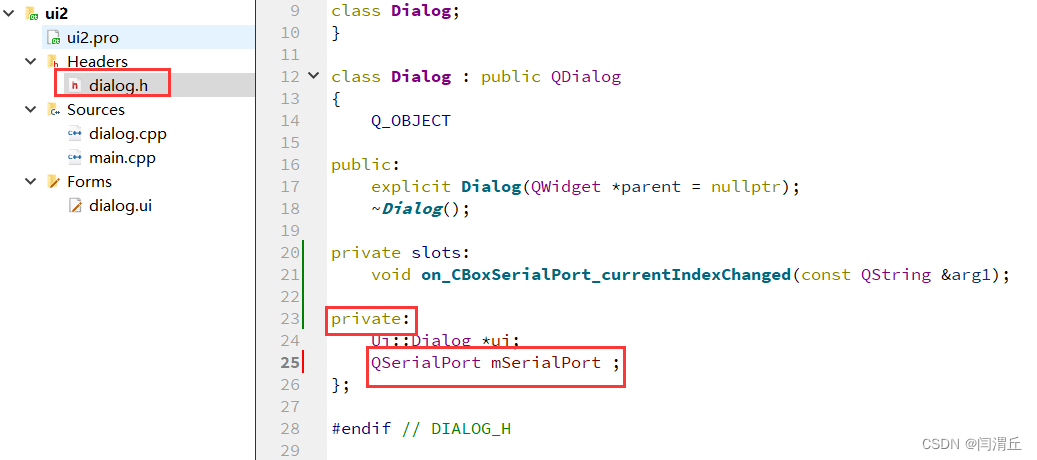

加实例，在对话框private私有成员加实例
习惯类内成员以m开头
mSerialPort 是 QSerialPort（类）的实例（对象）
在这里插入图片描述

二、设置串口功能

2.1设置端口号、波特率、校验位，数据位，停止位功能、打开功能

按下F4到.cpp文件中

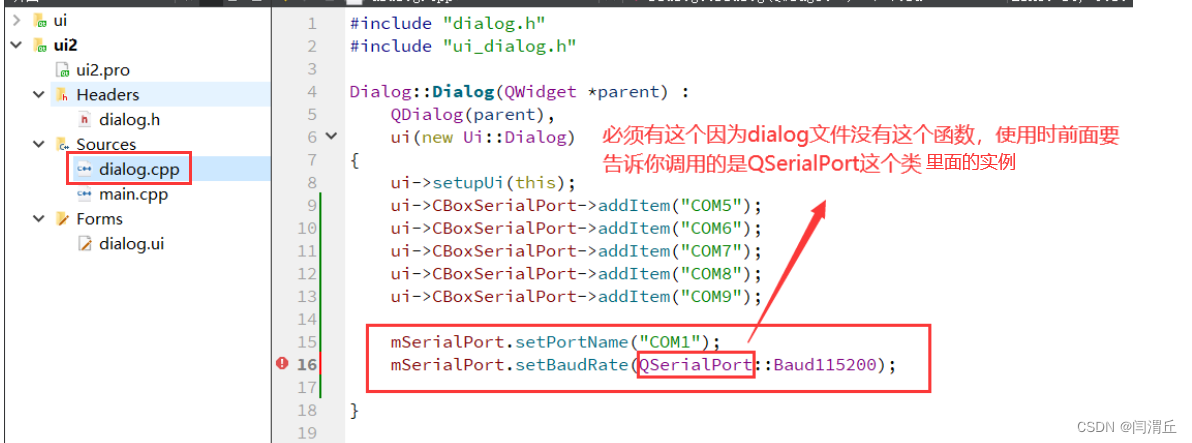

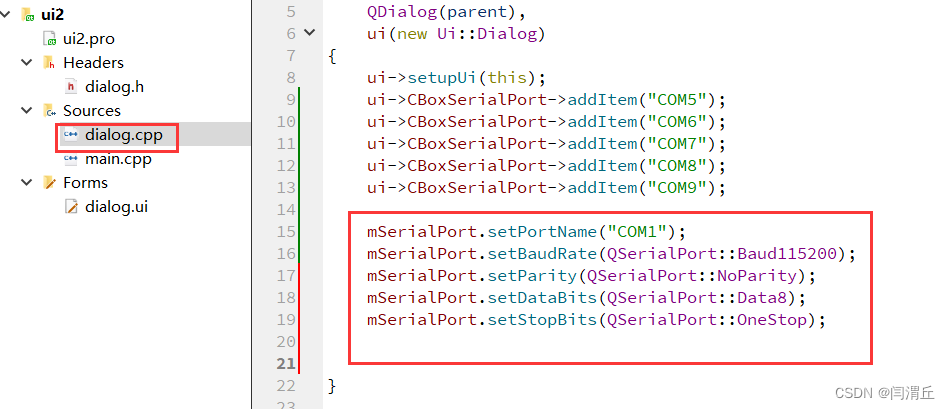

设置端口号，波特率功能
上面的是界面COM5…9(ui->CBoxSerialPort->addItem(“COM5”)😉
下面的是端口功能（mSerialPort.setPortName(“COM1”);）
在这里插入图片描述同理设置校验位，数据位，停止位功能
在这里插入图片描述

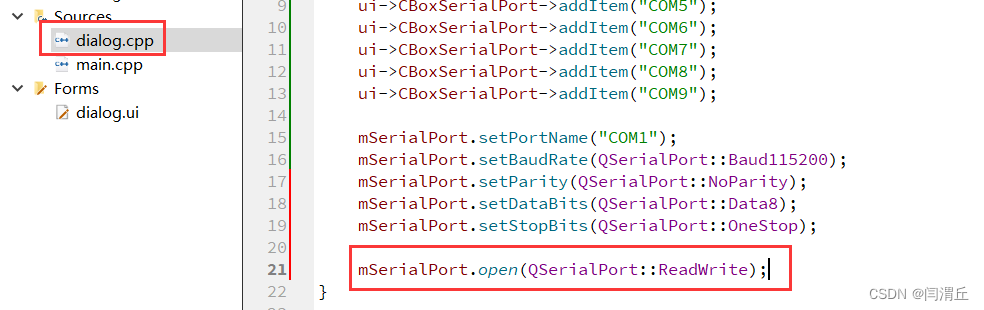

设置打开功能模式只支持读 读写 只读
在这里插入图片描述

2.2验证打开模式功能

为了验证你的open函数是否打开

2.2.1 通过手动方式打开

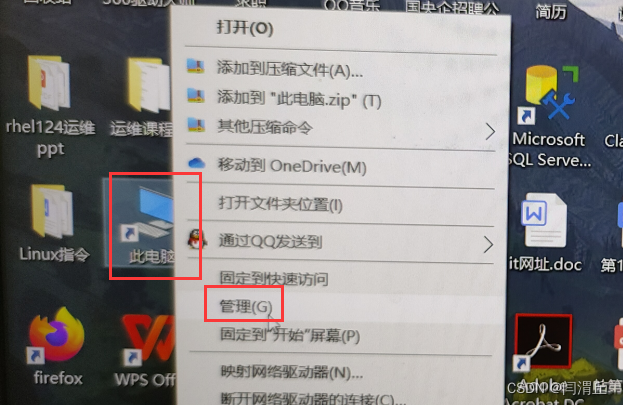

点击我的电脑右键，打开管理
在这里插入图片描述

点开设备管理器，串口COM1存在

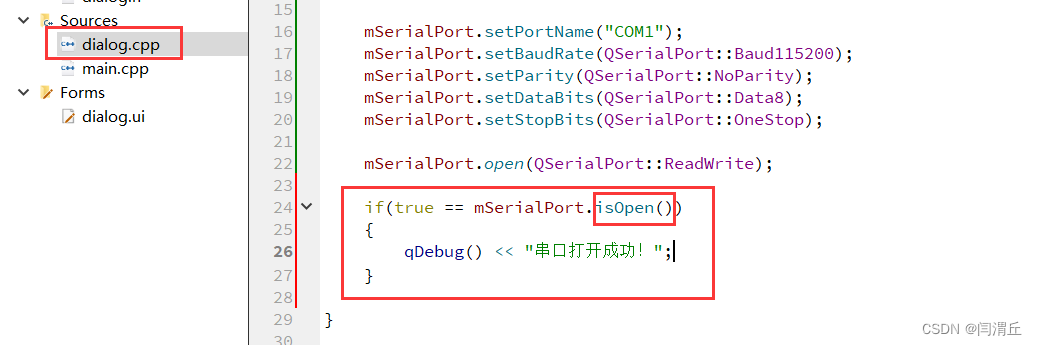

2.2.2写函数判断（使用isopen()函数判断）

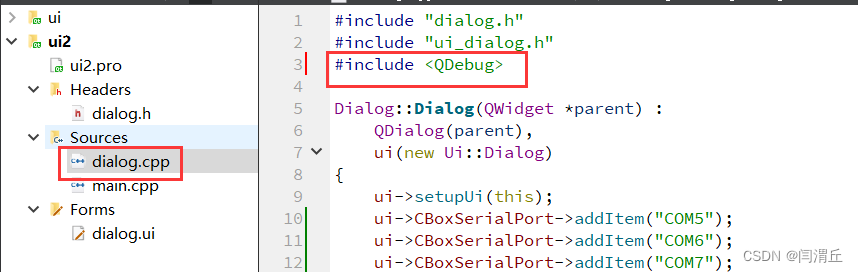

如果打开成功，QDebug输出串口打开成功！调用了QDebug所以文件要加入#inclue

在这里插入图片描述在这里插入图片描述

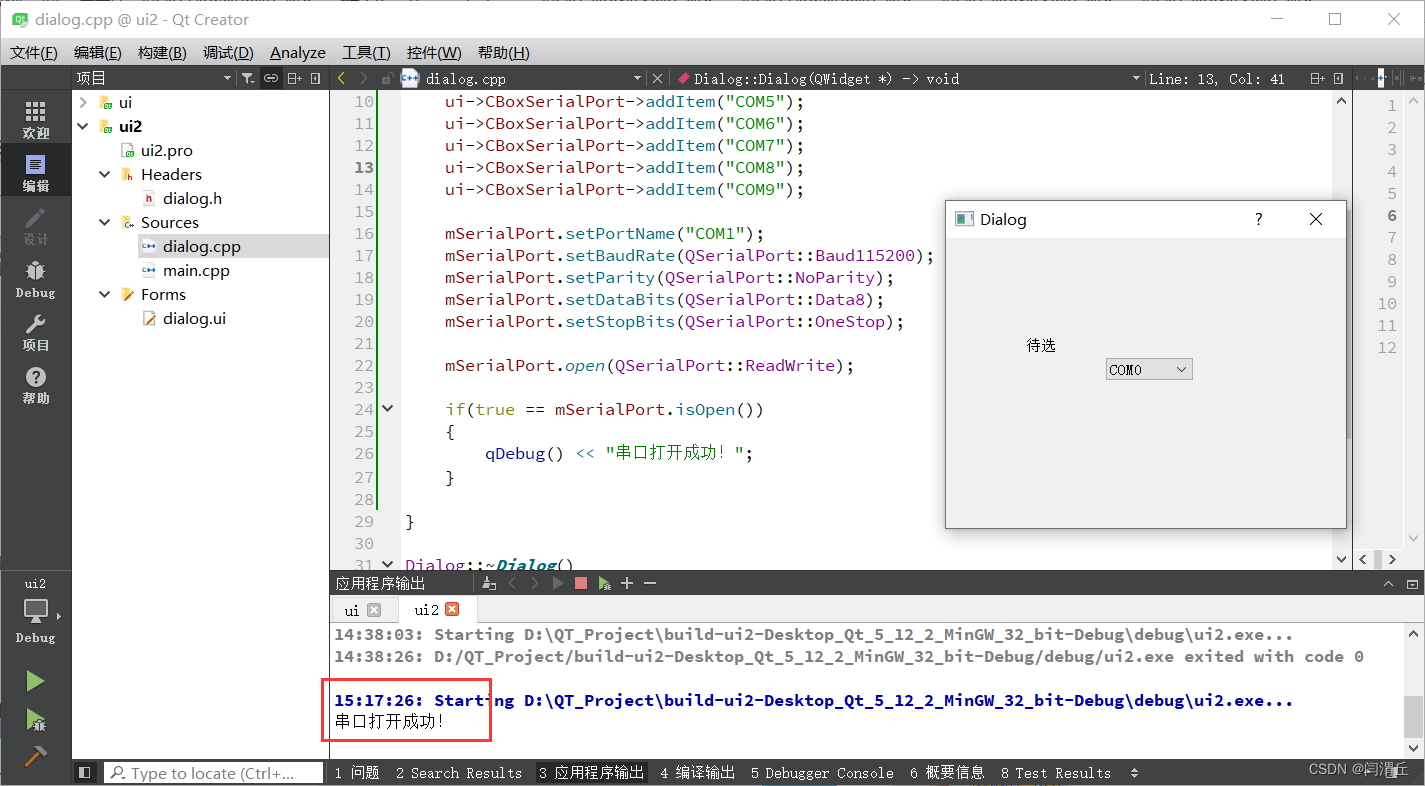

2.3测试打开功能

测试效果
编译ctrl+b运行ctrl+r
测试成功

在这里插入图片描述

2.4串口的发送功能

一切皆文件，物理设备同理，所以串口（设备）也有写的函数

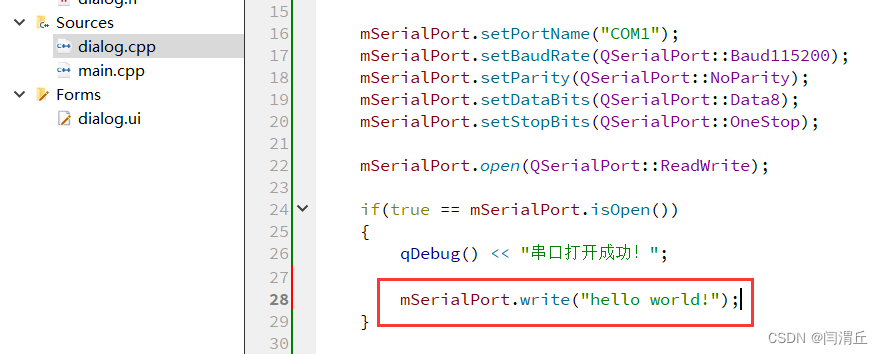

串口的发送功能

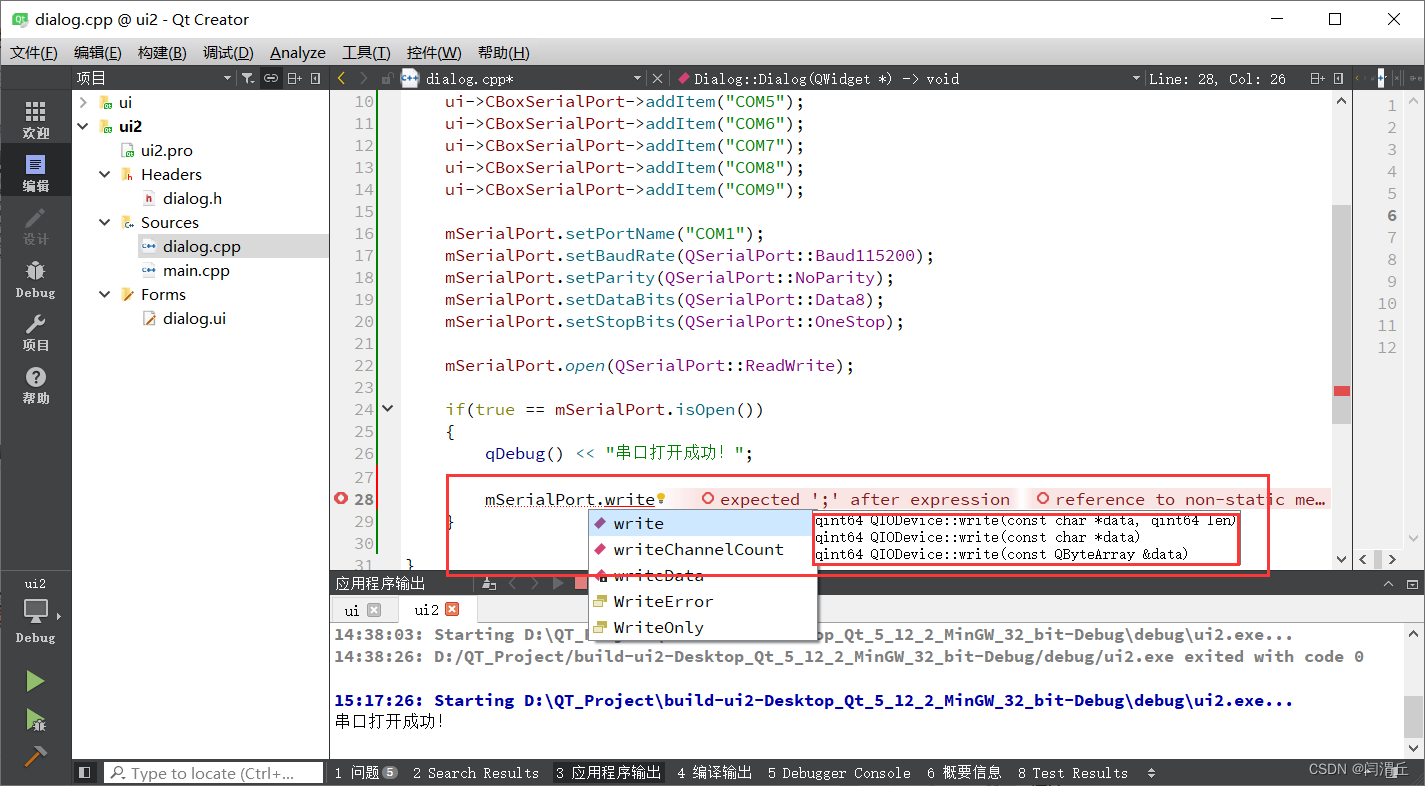

可以看到write有三个承载函数，用第一个函数
在这里插入图片描述

2.4.1测试串口发送功能

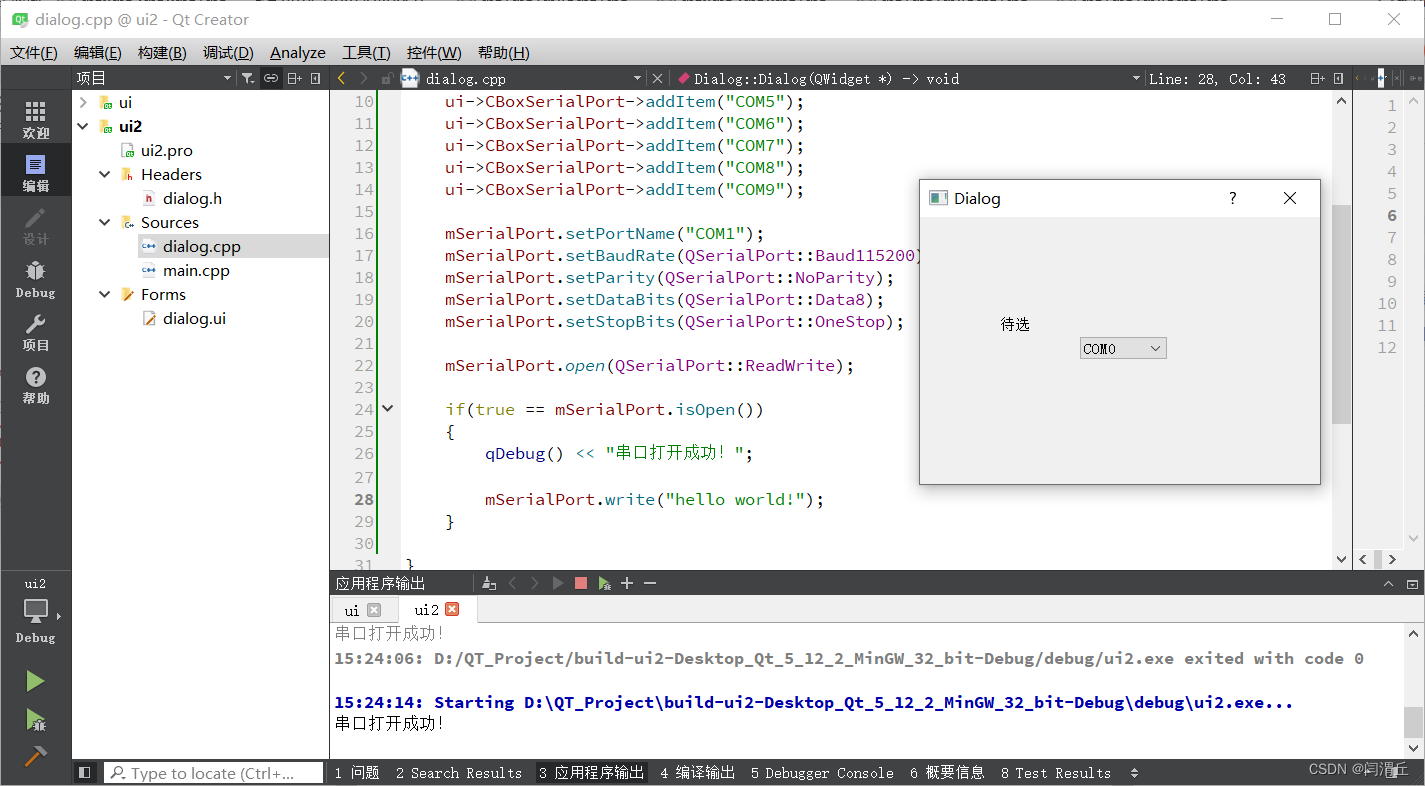

给串口发送hello world!字符串，测试效果，编译ctrl +b 运行ctrl +r

在这里插入图片描述
没有效果，测试失败
在这里插入图片描述

2.5下载虚拟串口和串口助手再次测试串口发送功能

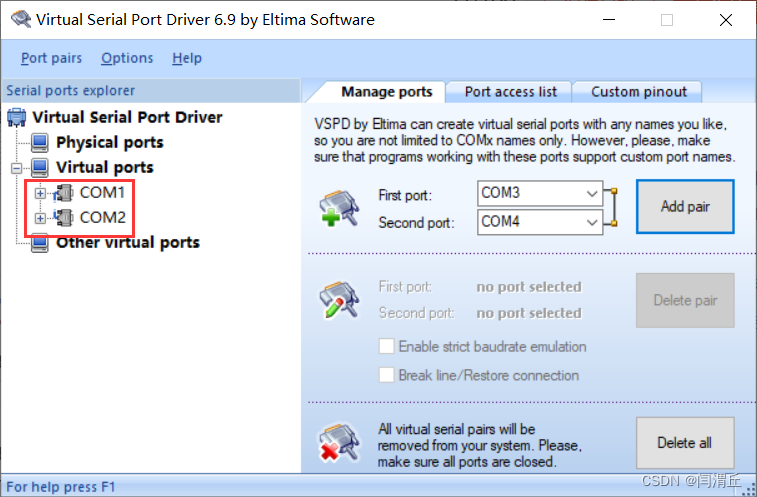

这个时候需要用到虚拟串口了，建议读者自行下载虚拟串口和串口助手来测试功能

虚拟串口，一个发送数据，一个接受数据
可以看到我们COM1和COM2是一对串口，所以我们在COM1写入的数据，COM2能读取到，用到串口助手调到COM2，COM1发送的hello world，COM2便能读取到

在这里插入图片描述

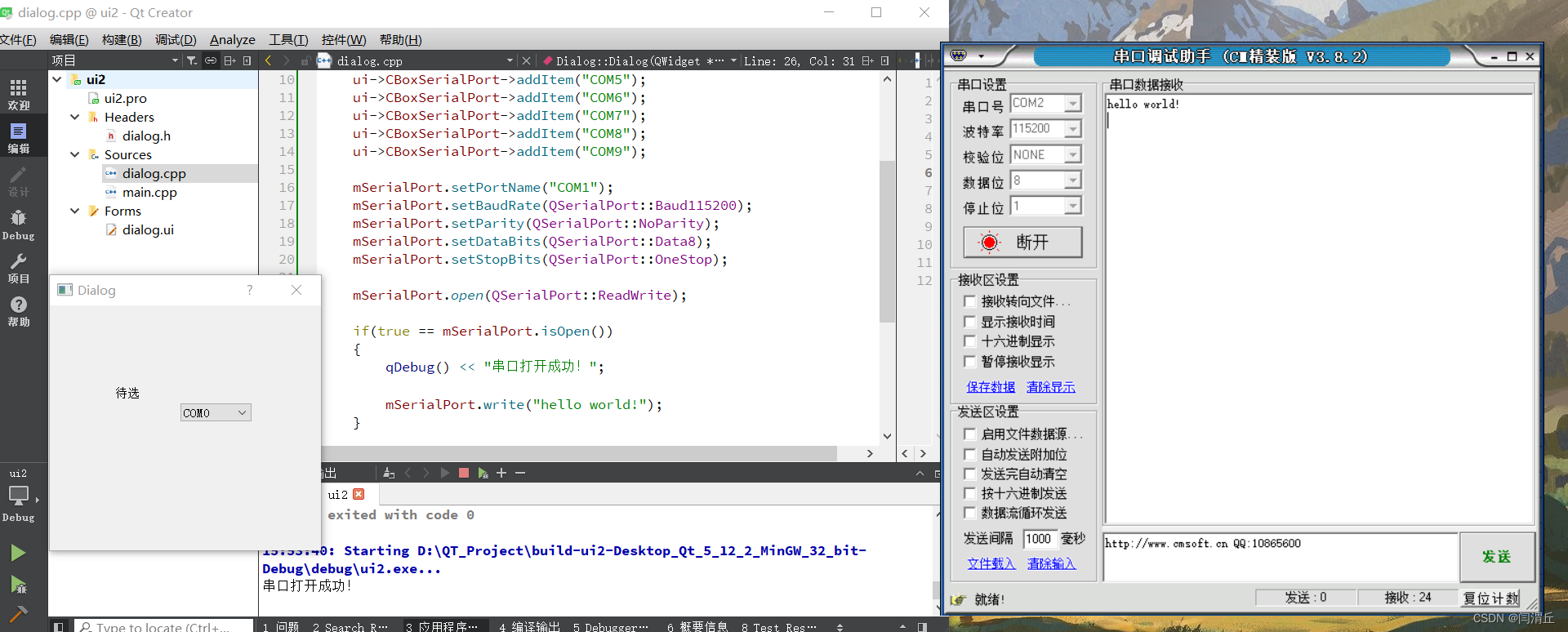

打开串口助手端口号设置成COM2
编译运行我们刚才的程序ctrl+b ctrl + r
可以看到串口助手收到数据hello world
测试成功

在这里插入图片描述

END
