1、DS1302简介

(1)详情查看数据手册。

(2)管角描述

(3)ds1302采用SPI数字接口。

(4)ds1302内部存储着一个时间点信息(年月日时分秒周几)，可读可写，上电时间自动走。

2、RTC相关知识

(1)RTC指real time clock，实时时钟的意思。

(2)时间点和时间段，时间点是xx年xx月xx日xx时xx分xx秒，时间段是一定长度的时间。

(3)RTC用于提供时间点，定时器用于提供时间段。

(4)RTC存在形式：单片机内部集成或单片机外部扩展。

3、SPI接口

(1)分为三线或者四线。

(2)三线：CE、SCLK、I/O。

(3)四线：CE、SCLK、输入、输出。

4、DS1302的时间格式

4.1、8421BCD码

(1)ds1302读出的时间是按照8421BCD码表示的。

(2)8421BCD码是一种数字编码，很像10进制和16进制的结合。

(3)8421BCD码看起来很像10进制(29往下是30而不是2A)。

(3)BCD码本质上又是16进制(BCD码的21在计算机中就是0x21)。

(4)BCD码用4位二进制数来表示十进制数中的0~9这10个数码。

4.2、BCD码的意义

(1)计算机喜欢16进制，而人喜欢10进制，BCD码综合了两者的考量。

4.3、ds1302年份

(1)ds1302直接读出的年(BCD编码)+2000就是当前的年份。

(2)譬如读出的BCD码16，对应0x16所以就是2016年。

4.4、十进制转换为8421BCD码

(1)十进制84转为8421BCD码为0x84。

(2)计算方式(84/10)*16+84%10

5、代码出现的问题及解决

问题: 串口打印时间时会出现一些FF。

解决方法：

(1)硬件上在IO线上设置10K的电阻做弱上拉处理。

(2)如果没有做弱上拉，也有办法解决。在代码的读取寄存器时序之后，加一个将IO置为低电平的代码进去，就可以了。(见如下代码ds1302.c中Ds1302ReadByte函数)。

6、代码

(1)ds1302代码

ds1302.c文件

#include "ds1302.h"
#include
#include sbit DS_IO	 = P3^4;
sbit DS_CE   = P3^5;
sbit DS_SCLK = P3^6;
/*DS1302写入和读取时分秒的地址命令*/
uchar code  Read_RTC_Addr[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8B, 0x8D};
uchar code Write_RTC_Addr[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8A, 0x8C};
/*存储顺序是秒分时日月周年,存储格式是用BCD码*/
uchar TIME[7] = {0, 50, 0x21, 0x16, 0x03, 0x04, 0x23};/**功能:向ds1302写命令(地址+数据)*参数:addr :地址value:数据*返回值:无*/
void DS1302_WriteByte(unsigned char addr, unsigned char value)
{unsigned char i = 0;DS_CE = 0;_nop_();DS_SCLK = 0;_nop_();DS_CE = 1;_nop_();for(i = 0; i < 8; i++){DS_IO = (addr >> i) & 0x01;		/*SPI由低位开始传输*/DS_SCLK=1;_nop_();DS_SCLK=0;_nop_();}for(i = 0; i < 8; i++){DS_IO = (value >> i) & 0x01;DS_SCLK = 1;_nop_();DS_SCLK = 0;_nop_();}DS_CE = 0;_nop_();
}/**功能  : 读取一个地址的数据*参数  : addr*返回值: Data*/
unsigned char Ds1302ReadByte(unsigned char addr)
{unsigned char i    = 0;unsigned char Data = 0;DS_CE = 0;_nop_();DS_SCLK = 0;_nop_();DS_CE = 1;_nop_();for(i = 0; i < 8; i++){DS_IO = (addr >> i) & 0x01;    /*数据从低位开始传送*/DS_SCLK = 1;                   /*数据在上升沿时，DS1302读取数据*/_nop_();                       /*延时*/DS_SCLK = 0;                   /*DS1302下降沿时，放置数据*/_nop_();}for(i = 0; i < 8; i ++)          /*读取8位数据*/{if(DS_IO == 1){Data |= (0x01 << i);         /*从最低位开始接收*/}DS_SCLK = 1;_nop_();DS_SCLK = 0;                   /*DS1302下降沿时，放置数据*/_nop_();}DS_CE = 0;_nop_();	DS_IO = 0;   /*为了解决FF出现的问题*/return Data;
}/**功能:读取时钟信息*参数:无*返回值:无*/
void Ds1302ReadTime()
{unsigned char i = 0;for(i = 0; i < 7; i++)	/*读取7个字节的时钟信号:分秒时日月周年*/{TIME[i] = Ds1302ReadByte(Read_RTC_Addr[i]);}
}	/**功能:设置初始时间*参数:无*返回值:无*/
void DS1392SetTime(void)
{unsigned char i = 0;DS1302_WriteByte(0x8E,0x00);  /*关闭写保护*/for(i = 0; i < 7; i++){DS1302_WriteByte(Write_RTC_Addr[i],TIME[i]);  /*TIME为8421BCD码]*/}DS1302_WriteByte(0x8E,0x80);  /*打开写保护*/
}

ds1302.h文件

#ifndef _DS1302_H_
#define _DS1302_H_#define uchar unsigned charextern uchar TIME[7];void DS1302_WriteByte(unsigned char addr, unsigned char value);  /*向ds1302写命令(地址+数据)*/
unsigned char Ds1302ReadByte(unsigned char addr);                /*读取一个地址的数据*/
void Ds1302ReadTime();                                           /*读取时钟信息*/
void DS1392SetTime(void);                                        /*设置初始时间*/#endif

(2)串口代码

drv_uart.c文件

#include "drv_uart.h"
#include
#include /**功能:串口初始化函数,8数据位，1停止位，无校验位，波特率4800*参数:无*返回值:无*/
void UartInit(void)
{SCON = 0x50;  //串口工作在模式1，8位数据位，允许串行接收PCON = 0x80;  //波特率加倍TMOD = 0x20;  //设置T1为模式2 TH1 = 243;    //波特率4800	,TH1 = 晶振频率/12/32/波特率TL1 = 243;    //8位自动重装，意识是TH1用完了之后下一个周期TL1会自动重装到TH1去。TR1 = 1;      //开启定时器1ES = 1;       //打开串口中断EA = 1;       //打开总中断
}/**功能:通过串口发送一个字节数据*参数:需要发送的内容*返回值:无*/
void UartSendByte(unsigned char Dat)
{SBUF = Dat;      //准备好需要发送的一个字节while(TI == 0);  //确认串口发送没有再忙，while循环需要加超时判断TI = 0;					 //软件复位TI标志位
}void Delay500ms()		//@12.000MHz
{unsigned char i, j, k;_nop_();i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}

drv_uart.h文件

#ifndef __DRV_UART_H__
#define __DRV_UART_H__/*函数声明*/
void UartInit(void);                  /*串口初始化函数,8数据位，1停止位，无校验位，波特率4800*/
void UartSendByte(unsigned char Dat); /*通过串口发送一个字节数据*/
void Delay500ms();	#endif

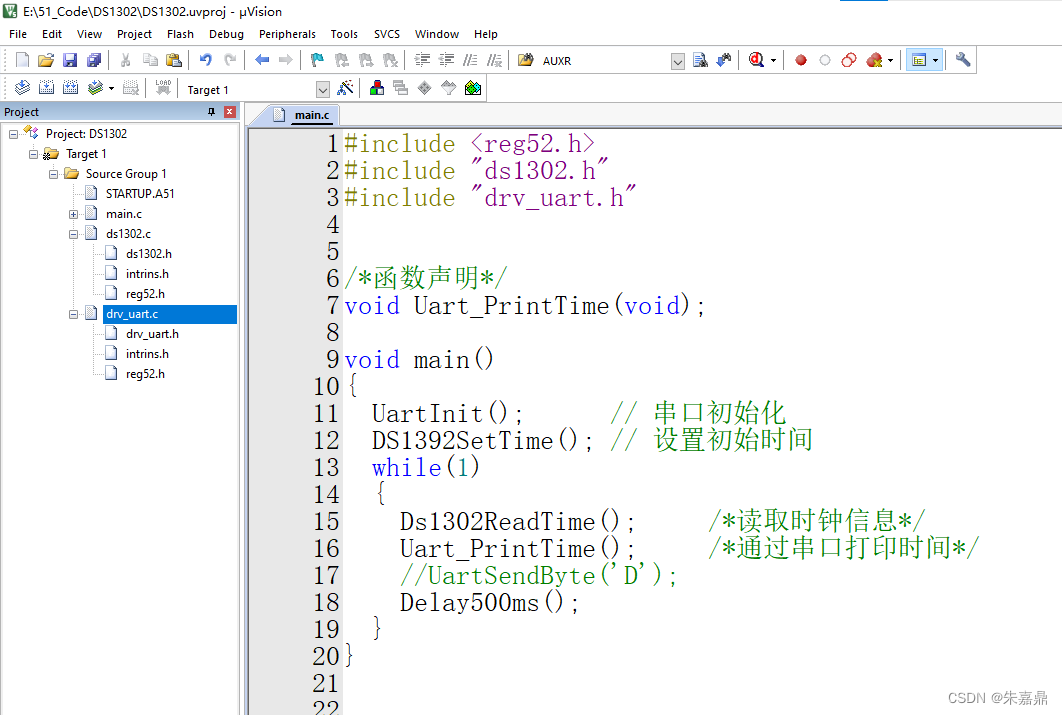

(3)main.c代码

#include
#include "ds1302.h"
#include "drv_uart.h"/*函数声明*/
void Uart_PrintTime(void);void main()
{UartInit();      // 串口初始化DS1392SetTime(); // 设置初始时间while(1){Ds1302ReadTime();     /*读取时钟信息*/Uart_PrintTime();     /*通过串口打印时间*///UartSendByte('D');Delay500ms();}
}/**功能:通过串口打印时间*参数:无*返回值:无*/
void Uart_PrintTime(void)
{unsigned char i = 0;	/*用于for循环*/for(i = 0; i < 7; i++){UartSendByte(TIME[i]);}
}

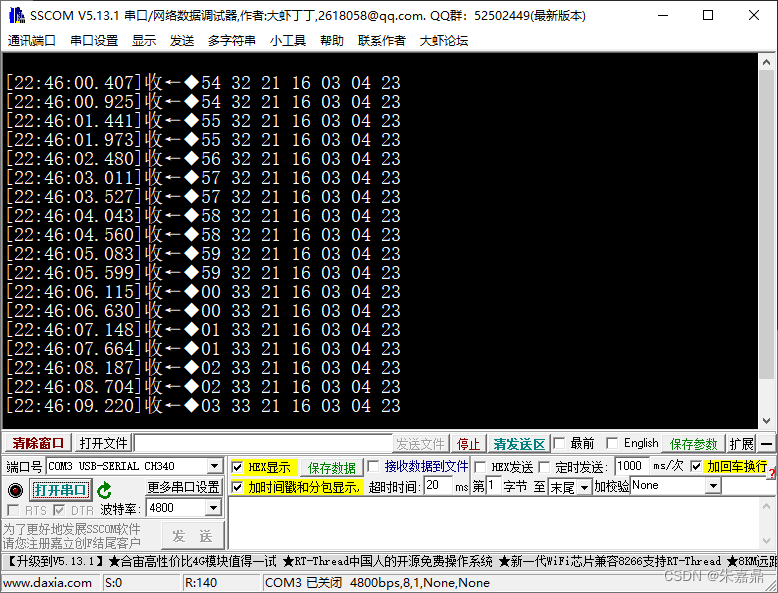

七、实验现象

通过串口打印时间，如下图：
