图文并茂解析Mybatis配置加载过程！
一、Mybatis运行流程概述
为了熟悉Mybatis的运行流程，我们先看一段代码。
public class MybatisDemo {private SqlSessionFactory sqlSessionFactory;@Beforepublic void init() throws IOException {//--------------------第一步：加载配置---------------------------// 1.读取mybatis配置文件创SqlSessionFactoryString resource = "mybatis-config.xml";InputStream inputStream = Resources.getResourceAsStream(resource);// 1.读取mybatis配置文件创SqlSessionFactorysqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);inputStream.close();}@Test// 快速入门public void quickStart() throws IOException {//--------------------第二部，创建代理对象---------------------------// 2.获取sqlSession SqlSession sqlSession = sqlSessionFactory.openSession();// 3.获取对应mapperTUserMapper mapper = sqlSession.getMapper(TUserMapper.class);//--------------------第三步：获取数据---------------------------// 4.执行查询语句并返回单条数据TUser user = mapper.selectByPrimaryKey(2);System.out.println(user);System.out.println("----------------------------------");// 5.执行查询语句并返回多条数据
// List users = mapper.selectAll();
// for (TUser tUser : users) {
// System.out.println(tUser);
// }}
}
以上是我们一个使用mybatis访问数据的demo，通过对快速入门代码的分析，可以把 MyBatis 的运行流程分为三大阶段：
-
「初始化阶段」：读取 XML 配置文件和注解中的配置信息，创建配置对象，并完成各个模块的初始化的工作；
-
「代理封装阶段」：封装 iBatis 的编程模型，使用 mapper 接口开发的初始化工作；
-
「数据访问阶段」：通过 SqlSession 完成 SQL 的解析，参数的映射、SQL 的执行、结果的解析过程；
今天我们就介绍以下第一个阶段中，Mybatis是如何读取配置的
二、配置加载的核心类
建造器三个核心类
在 MyBatis 中负责加载配置文件的核心类有三个，类图如下：
MyBatis加载配置文件核心类
-
BaseBuilder：所有解析器的父类，包含配置文件实例，为解析文件提供的一些通用的方法；
-
XMLConfigBuilder：主要负责解析 mybatis-config.xml；
-
XMLMapperBuilder：主要负责解析映射配置 Mapper.xml 文件；
-
XMLStatementBuilder：主要负责解析映射配置文件中的 SQL 节点；

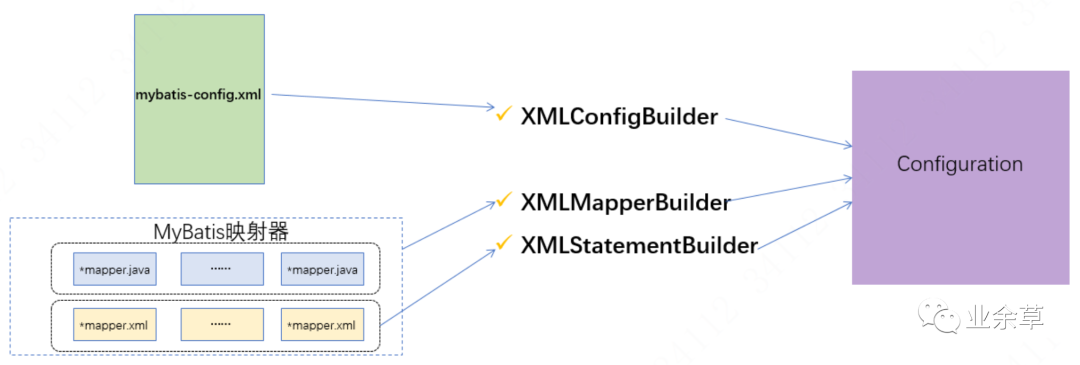

XMLConfigBuilder、XMLMapperBuilder、XMLStatementBuilder 这三个类在配置文件加载过程中非常重要，具体分工如下图所示：
XMLConfigBuilder
这三个类使用了建造者模式对 configuration 对象进行初始化，但是没有使用建造者模式
的“肉体”（流式编程风格），只用了灵魂（屏蔽复杂对象的创建过程），把建造者模式演绎
成了工厂模式；后面还会对这三个类源码进行分析；
居然这三个对象使用的是建造者模式，那么我们稍后介绍下什么是建造者模式
三、建造者模式
什么是建造者模式
建造者模式（BuilderPattern）使用多个简单的对象一步一步构建成一个复杂的对象。这种类型的设计模式属于创建型模式，它提供了一种创建对象的最佳方式。

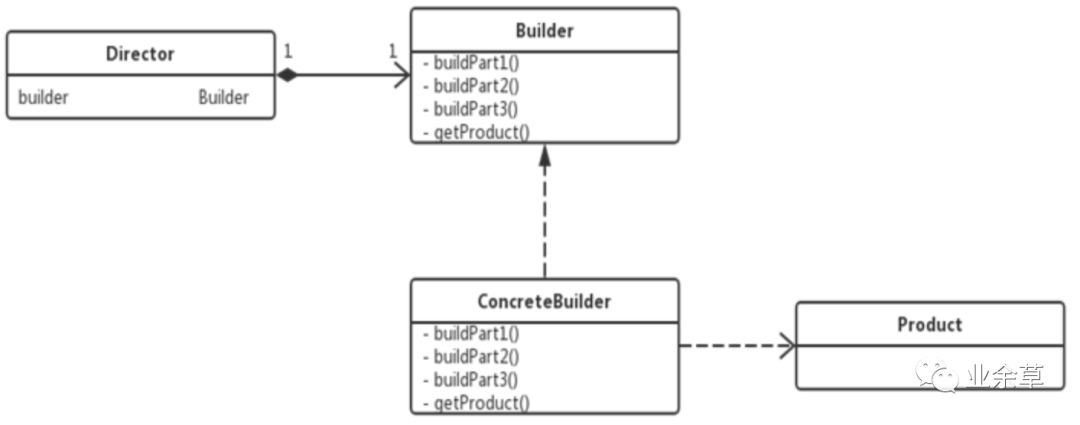

建造者模式类图如下：
建造者模式
各要素如下：
-
「Product」：要创建的复杂对象
-
「Builder」：给出一个抽象接口，以规范产品对象的各个组成成分的建造。这个接口规定要实现复杂对象的哪些部分的创建，并不涉及具体的对象部件的创建；
-
「ConcreteBuilder」：实现 Builder 接口，针对不同的商业逻辑，具体化复杂对象的各部分的创建。在建造过程完成后，提供产品的实例；
-
「Director」：调用具体建造者来创建复杂对象的各个部分，在指导者中不涉及具体产品的信息，只负责保证对象各部分完整创建或按某种顺序创建；
应用举例：红包的创建是个复杂的过程，可以使用构建者模式进行创建
代码示例：
1、红包对象RedPacket
public class RedPacket {private String publisherName; //发包人private String acceptName; //收包人private BigDecimal packetAmount; //红包金额private int packetType; //红包类型private Date pulishPacketTime; //发包时间private Date openPacketTime; //抢包时间public RedPacket(String publisherName, String acceptName, BigDecimal packetAmount, int packetType, Date pulishPacketTime, Date openPacketTime) {this.publisherName = publisherName;this.acceptName = acceptName;this.packetAmount = packetAmount;this.packetType = packetType;this.pulishPacketTime = pulishPacketTime;this.openPacketTime = openPacketTime;}public String getPublisherName() {return publisherName;}public void setPublisherName(String publisherName) {this.publisherName = publisherName;}public String getAcceptName() {return acceptName;}public void setAcceptName(String acceptName) {this.acceptName = acceptName;}public BigDecimal getPacketAmount() {return packetAmount;}public void setPacketAmount(BigDecimal packetAmount) {this.packetAmount = packetAmount;}public int getPacketType() {return packetType;}public void setPacketType(int packetType) {this.packetType = packetType;}public Date getPulishPacketTime() {return pulishPacketTime;}public void setPulishPacketTime(Date pulishPacketTime) {this.pulishPacketTime = pulishPacketTime;}public Date getOpenPacketTime() {return openPacketTime;}public void setOpenPacketTime(Date openPacketTime) {this.openPacketTime = openPacketTime;}@Overridepublic String toString() {return "RedPacket [publisherName=" + publisherName + ", acceptName="+ acceptName + ", packetAmount=" + packetAmount+ ", packetType=" + packetType + ", pulishPacketTime="+ pulishPacketTime + ", openPacketTime=" + openPacketTime + "]";}
}
2、构建对象
public class Director {public static void main(String[] args) {RedPacket redPacket = RedPacketBuilderImpl.getBulider().setPublisherName("DK").setAcceptName("粉丝").setPacketAmount(new BigDecimal("888")).setPacketType(1) .setOpenPacketTime(new Date()).setPulishPacketTime(new Date()).build();System.out.println(redPacket);}
}
PS：流式编程风格越来越流行，如 zookeeper 的 Curator、JDK8 的流式编程等等都是例子。流式编程的优点在于代码编程性更高、可读性更好，缺点在于对程序员编码要求更高、不太利于调试。建造者模式是实现流式编程风格的一种方式；
与工厂模式区别
建造者模式应用场景如下：
-
需要生成的对象具有复杂的内部结构，实例化对象时要屏蔽掉对象代码与复杂对象的实例化过程解耦，可以使用建造者模式；简而言之，如果“遇到多个构造器参数时要考虑用构建器”；
-
对象的实例化是依赖各个组件的产生以及装配顺序，关注的是一步一步地组装出目标对
-
象，可以使用建造器模式；
建造者模式与工程模式的区别在于：
| 「设计模式」 | 「形象比喻」 | 「对象复杂度」 | 「客户端参与程度」 |
| 工厂模式 | 生产大众版 | 关注的是一个产品整体，无须关心产品的各部分是如何创建出来的； | 客户端对产品的创建过程参与度低，对象实例化时属性值相对比较固定； |
| 建造者模式 | 生产定制版 | 建造的对象更加复杂，是一个复合产品，它由各个部件复合而成，部件不同产品对象不同，生成的产品粒度细； | 客户端参与了产品的创建，决定了产品的类型和内容，参与度高；适合实例化对象时属性变化频繁的场景； |
四、Configuration 对象介绍
实例化并初始化 Configuration 对象是第一个阶段的最终目的，所以熟悉 configuration 对
象是理解第一个阶段代码的核心；configuration 对象的关键属性解析如下：
-
MapperRegistry：mapper 接口动态代理工厂类的注册中心。在 MyBatis 中，通过mapperProxy 实现 InvocationHandler 接口，MapperProxyFactory 用于生成动态代理的实例对象；
-
ResultMap：用于解析 mapper.xml 文件中的 resultMap 节点，使用 ResultMapping 来封装id，result 等子元素；
-
MappedStatement：用于存储 mapper.xml 文件中的 select、insert、update 和 delete 节点，同时还包含了这些节点的很多重要属性；
-
SqlSource：用于创建 BoundSql，mapper.xml 文件中的 sql 语句会被解析成 BoundSql 对象，经过解析 BoundSql 包含的语句最终仅仅包含？占位符，可以直接提交给数据库执行；

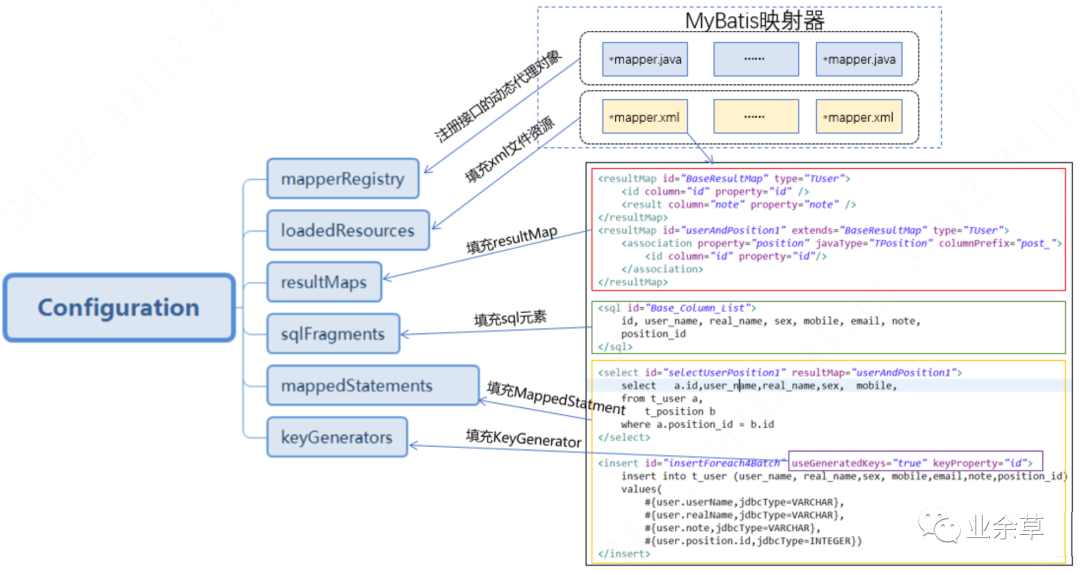

Configuration对象图解：
Configuration对象图解
需要特别注意的是 Configuration 对象在 MyBatis 中是单例的，生命周期是应用级的，换句话说只要 MyBatis 运行 Configuration 对象就会独一无二的存在；在 MyBatis 中仅在

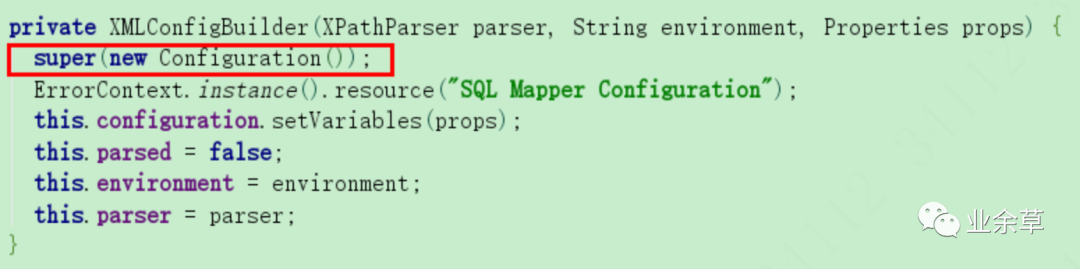

org.apache.ibatis.builder.xml.XMLConfigBuilder.XMLConfigBuilder(XPathParser, String, Properties)中有实例化 configuration 对象的代码，如下图：
XMLConfigBuilder.XMLConfigBuilder
Configuration 对象的初始化（属性复制），是在建造 SqlSessionfactory 的过程中进行的，接下
来分析第一个阶段的内部流程；
五、配置加载流程解析
配置加载过程

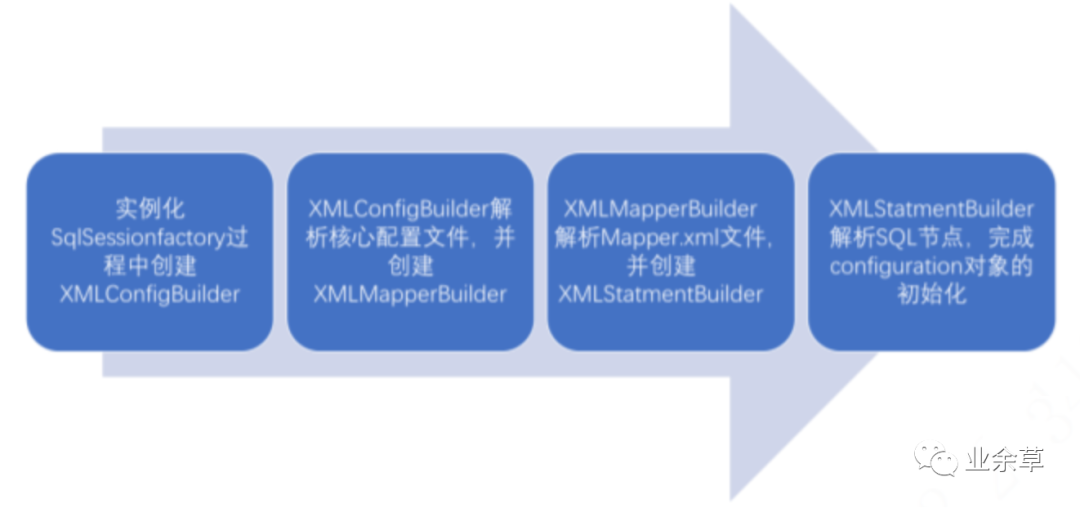

可以把第一个阶段配置加载过程分解为四个步骤，四个步骤如下图：
MyBatis配置加载过程
第一步：通过 SqlSessionFactoryBuilder 建造 SqlSessionFactory，并创建 XMLConfigBuilder 对象读取 MyBatis 核心配置文件 ， 见源码方法 ：org.apache.ibatis.session.SqlSessionFactoryBuilder.build(Reader, String, Properties)：
public SqlSessionFactory build(Reader reader, String environment, Properties properties) {try {//读取配置文件XMLConfigBuilder parser = new XMLConfigBuilder(reader, environment, properties);return build(parser.parse());//解析配置文件得到configuration对象，并返回SqlSessionFactory} catch (Exception e) {throw ExceptionFactory.wrapException("Error building SqlSession.", e);} finally {ErrorContext.instance().reset();try {reader.close();} catch (IOException e) {// Intentionally ignore. Prefer previous error.}}
}
第二步：进入 XMLConfigBuilder 的 parseConfiguration 方法，对 MyBatis 核心配置文件的各个元素进行解析，读取元素信息后填充到 configuration 对象。在 XMLConfigBuilder 的 mapperElement（）方法中通过 XMLMapperBuilder 读取所有 mapper.xml 文件；见方法：org.apache.ibatis.builder.xml.XMLConfigBuilder.parseConfiguration(XNode)；
public Configuration parse() {if (parsed) {throw new BuilderException("Each XMLConfigBuilder can only be used once.");}parsed = true;parseConfiguration(parser.evalNode("/configuration"));return configuration;}private void parseConfiguration(XNode root) {try {//issue #117 read properties first//解析节点propertiesElement(root.evalNode("properties"));//解析节点Properties settings = settingsAsProperties(root.evalNode("settings"));loadCustomVfs(settings);//解析节点typeAliasesElement(root.evalNode("typeAliases"));//解析节点pluginElement(root.evalNode("plugins"));//解析节点objectFactoryElement(root.evalNode("objectFactory"));//解析节点objectWrapperFactoryElement(root.evalNode("objectWrapperFactory"));//解析节点reflectorFactoryElement(root.evalNode("reflectorFactory"));settingsElement(settings);//将settings填充到configuration// read it after objectFactory and objectWrapperFactory issue #631//解析节点environmentsElement(root.evalNode("environments"));//解析节点databaseIdProviderElement(root.evalNode("databaseIdProvider"));//解析节点typeHandlerElement(root.evalNode("typeHandlers"));//解析节点mapperElement(root.evalNode("mappers"));} catch (Exception e) {throw new BuilderException("Error parsing SQL Mapper Configuration. Cause: " + e, e);}
第三步：XMLMapperBuilder 的核心方法为 configurationElement（XNode），该方法对 mapper.xml 配置文件的各个元素进行解析，读取元素信息后填充到 configuration 对象。
private void configurationElement(XNode context) {try {//获取mapper节点的namespace属性String namespace = context.getStringAttribute("namespace");if (namespace == null || namespace.equals("")) {throw new BuilderException("Mapper's namespace cannot be empty");}//设置builderAssistant的namespace属性builderAssistant.setCurrentNamespace(namespace);//解析cache-ref节点cacheRefElement(context.evalNode("cache-ref"));//重点分析 ：解析cache节点----------------1-------------------cacheElement(context.evalNode("cache"));//解析parameterMap节点（已废弃）parameterMapElement(context.evalNodes("/mapper/parameterMap"));//重点分析 ：解析resultMap节点----------------2-------------------resultMapElements(context.evalNodes("/mapper/resultMap"));//解析sql节点sqlElement(context.evalNodes("/mapper/sql"));//重点分析 ：解析select、insert、update、delete节点 ----------------3-------------------buildStatementFromContext(context.evalNodes("select|insert|update|delete"));} catch (Exception e) {throw new BuilderException("Error parsing Mapper XML. The XML location is '" + resource + "'. Cause: " + e, e);}}
在 XMLMapperBuilder 解析过程中，有四个点需要注意：
-

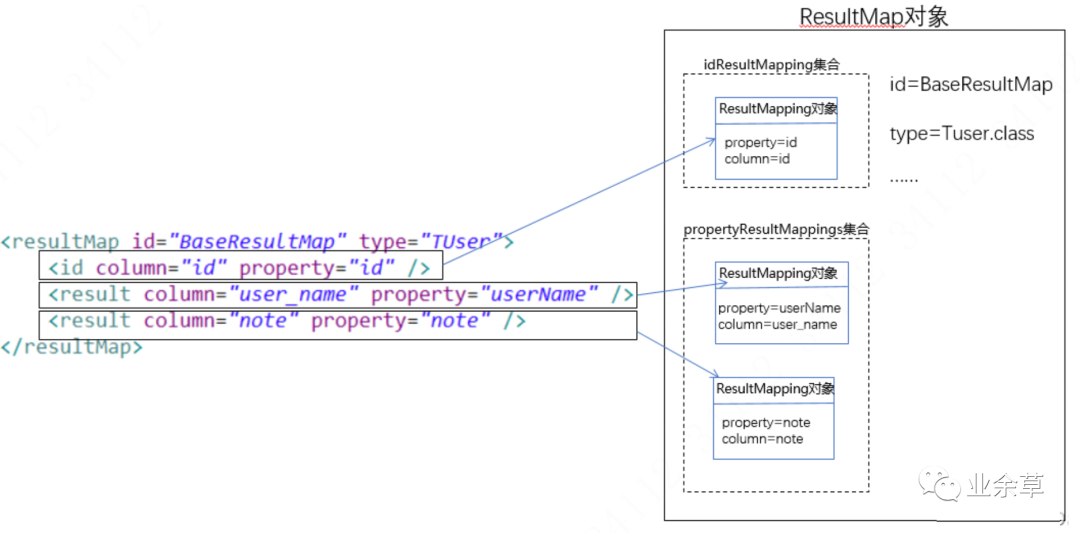

resultMapElements(List)方法用于解析 resultMap 节点，这个方法非常重要， 一定要跟源码理解；解析完之后数据保存在 configuration 对象的 resultMaps 属性中；如下图
XMLMapperBuilder 解析过程
-
2XMLMapperBuilder 中在实例化二级缓存（见 cacheElement(XNode)）、实例化 resultMap （见 resultMapElements(List)）过程中都使用了建造者模式，而且是建造者模 式的典型应用；
-
XMLMapperBuilder 和 XMLMapperStatmentBuilder 有 自 己 的 “ 秘 书 ” MapperBuilderAssistant。XMLMapperBuilder 和 XMLMapperStatmentBuilder 负责解析 读取配置文件里面的信息，MapperBuilderAssistant 负责将信息填充到 configuration。将文件解析和数据的填充的工作分离在不同的类中，符合单一职责原则；
-
在 buildStatementFromContext(List)方法中，创建 XMLStatmentBuilder 解析 Mapper.xml 中 select、insert、update、delete 节点

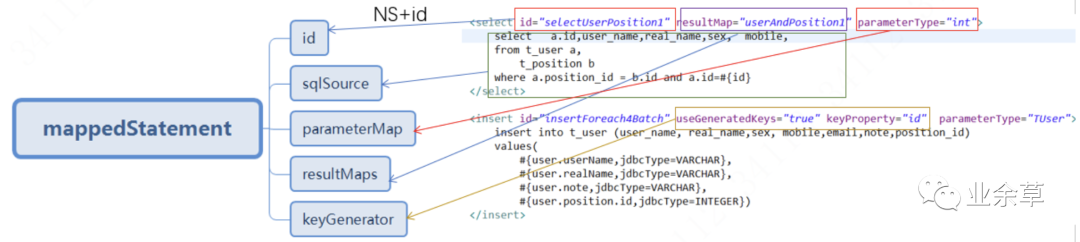

第四步：在 XMLStatmentBuilder 的 parseStatementNode()方法中，对 Mapper.xml 中 select、 insert、update、delete 节点进行解析，并调用 MapperBuilderAssistant 负责将信息填充到 configuration。在理解 parseStatementNod()方法之前，有必要了解 MappedStatement，这个类用于封装 select、insert、update、delete 节点的信息；如下图所示：
XMLStatmentBuilder

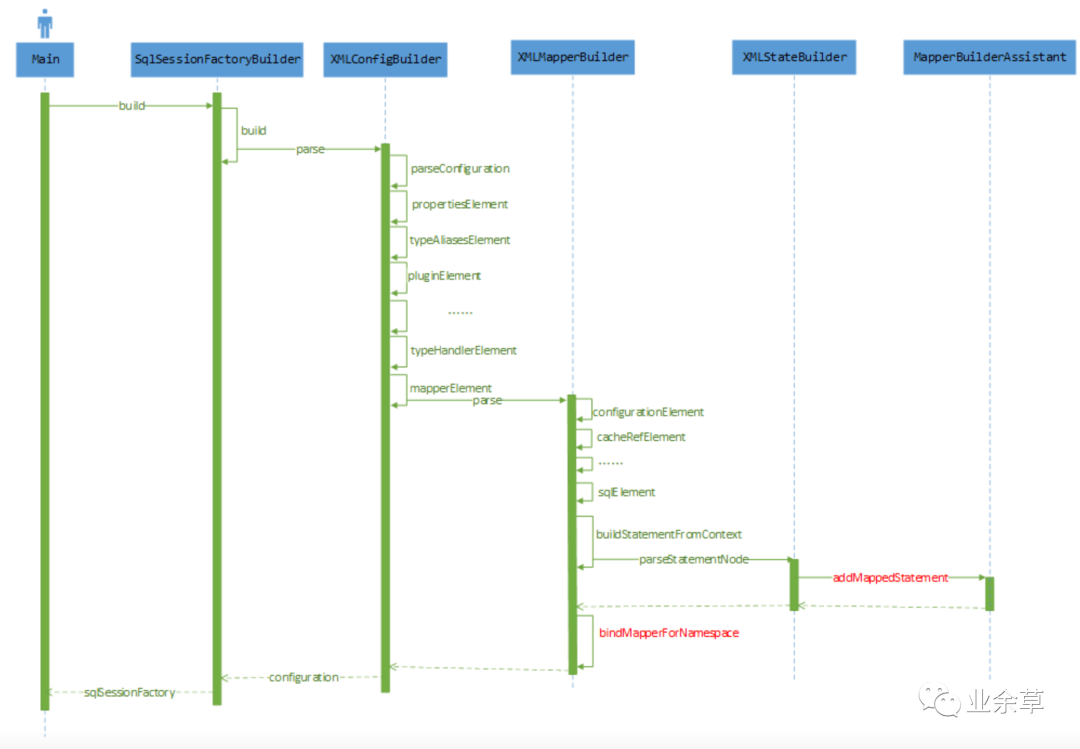

至此，整个Mybatis的配置即加载完毕，整个加载流程图如下：
Mybatis的配置加载流程图
