5.38 综合案例2.0 -语音助手(短信，蓝牙，M2M设备间通信)
综合案例2.0 - 语音助手
- 案例说明
- 原理
- 器件
- 语音助手功能实现
- 1，ASRPRO-2m模块
- 下载代码连线
- 模块编程说明
- 2，模块与开发板接线
- 3，语音助手代码
- 功能1：语音发短信说明
- 功能2：控制蓝牙设备说明
- 蓝牙灯接线图
- 蓝牙灯代码
- 功能3：远程控制设备（闹钟）说明
- 远程闹钟代码
- 云端环境配置
案例说明
通过语音识别模块控制haas506实现三种功能：
1，给别人发短信；
2，控制蓝牙设备；
3，控制远程设备。
通过这三种功能介绍haas506三种不同通信方式。
- 蓝牙设备（蓝牙灯）与远程控制设备（闹钟）使用另外两块haas506制作。
语音助手主要功能：
| 功能 | 案例实现方式 |
|---|---|
| 发送短信 | 开发板直接发送 |
| 控制蓝牙设备 | 控制开发板制作的蓝牙灯 |
| 控制远程设备 | 控制开发板制作的简易闹钟,可以在办公室开启家里的语音闹钟 |
| 红外发送传感器 | 待续 |
原理
语音模块可以接收离线语音信息，自带有UART串口与普通GPIO引脚。
语音模块接收语音信息后通过串口发送相对应的指令给Haas506开发板。Haas506再执行相应操作。
案例指令：
| 语音指令 | 串口指令 | 对应操作 |
|---|---|---|
| 唤醒词：小度 | 语音模块自动休眠后可以进行唤醒 | |
| 给自己发短信 | d1 | 给自己号码发固定内容短信 |
| 给张三发短信 | d2 | 给张三号码发固定短信 |
| n | 蓝牙自动连接成功时发送给语音模块播放‘蓝牙连接成功’ | |
| f | 蓝牙连接断开时发送给语音模块播放‘蓝牙断开’ | |
| 开灯 | b1 | 通过蓝牙控制蓝牙灯开灯 |
| 关灯 | b2 | 通过蓝牙控制蓝牙灯关灯 |
| 叫张三起床 | a1 | 通过云平台控制远程闹钟打开 |
| 关闭闹钟 | a2 | 通过云平台控制远程闹钟关闭 |
器件
| 元器件 | 数量 | 链接说明 |
|---|---|---|
| ASRPRO-2m离线语音识别模块 | 1 | 需要焊接麦克风与扬声器 |
| Haas506-320开发板 | 3 | 一块制作闹钟,一块制作蓝牙灯 |
| 继电器 | 1 | 用于制作蓝牙灯 |
| 220v灯 | 1 | |
| 蓝牙天线 | 2 | 如果距离太远,需要接上 |
| 扬声器 | 2 | 一个接语音模块,一个制作闹钟 |
| 连接线 |
语音助手功能实现
1，ASRPRO-2m模块
语音模块使用请点击天问资料汇总。

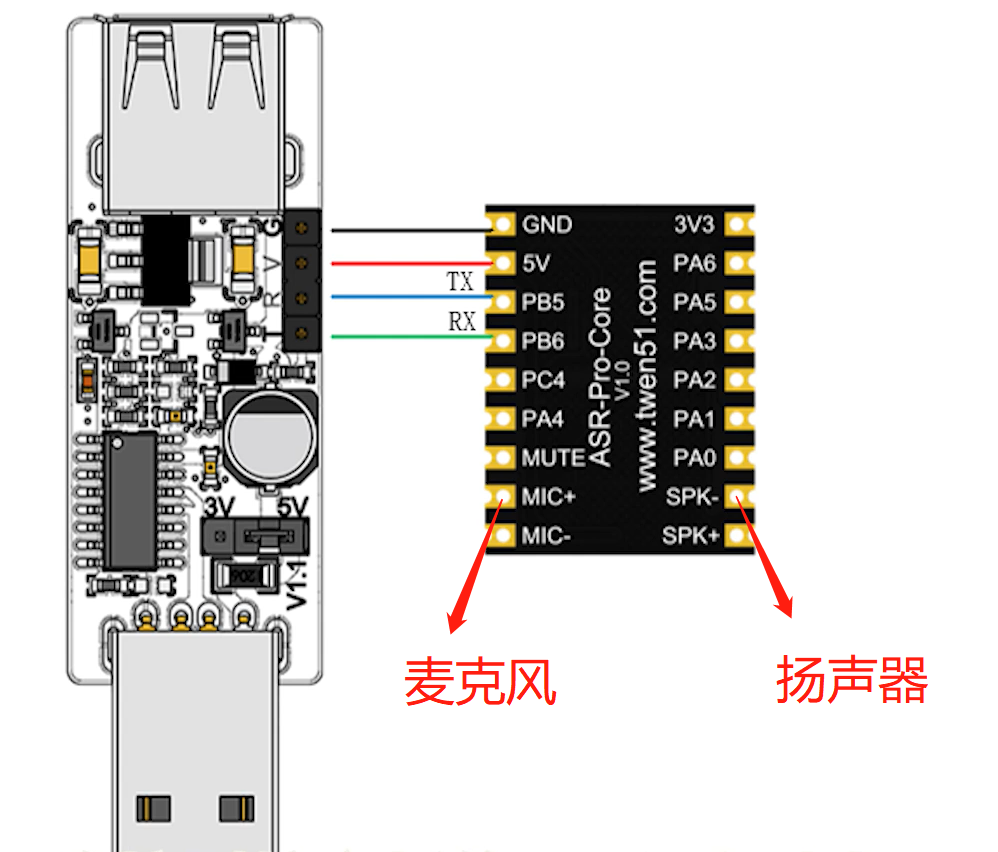

下载代码连线

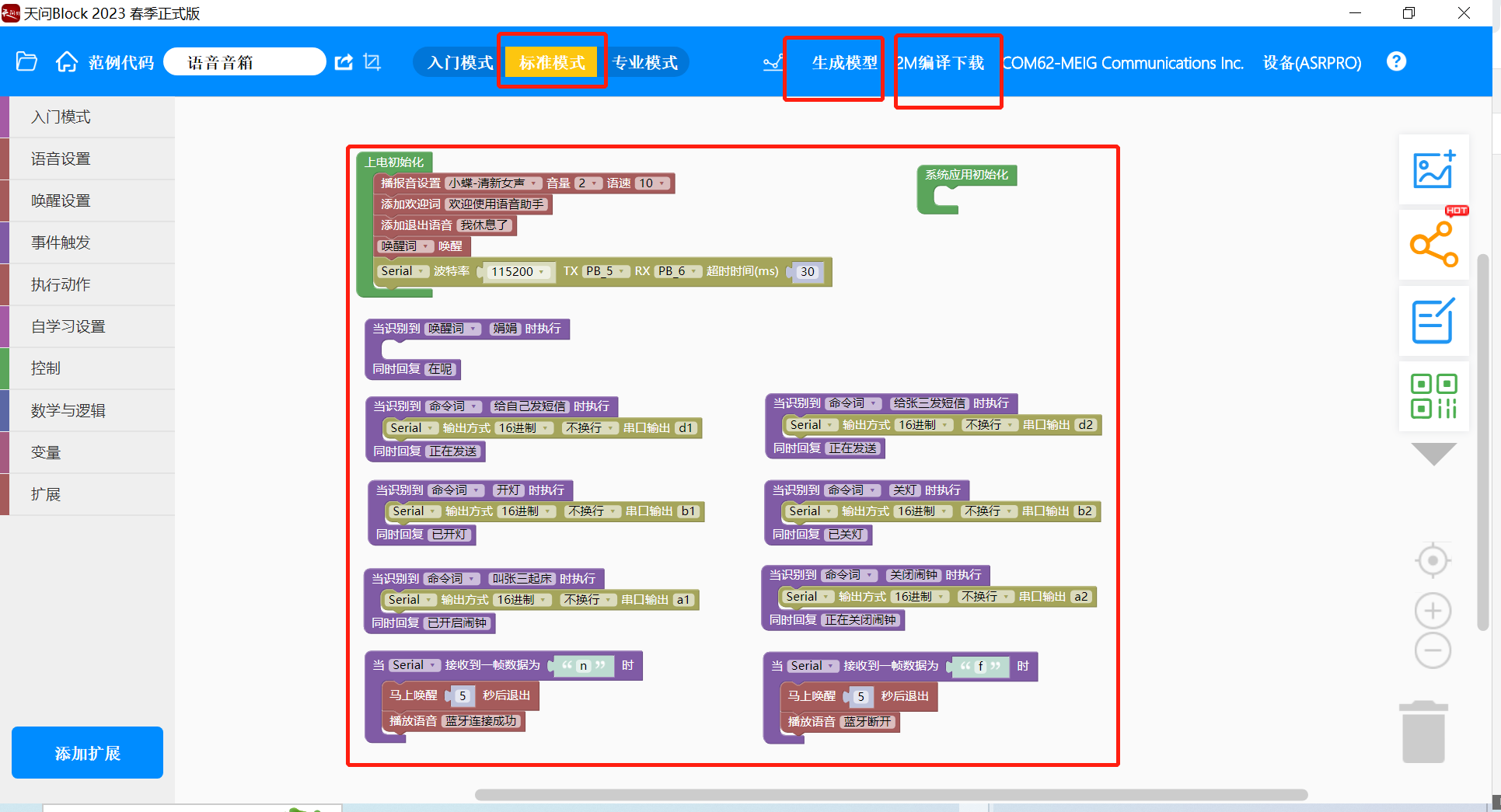

模块编程说明
模块编程使用自带天问编程软件，使用时注意：
- 官方自带很多教学视频,可以先看一下具体操作。
- 代码中修改过语音部分需要点击生成模型，再点击2M编译下载。
- 使用USB转接模块下载时失败概率比较高，需要多尝试几次。
- 语音模块代码如下：

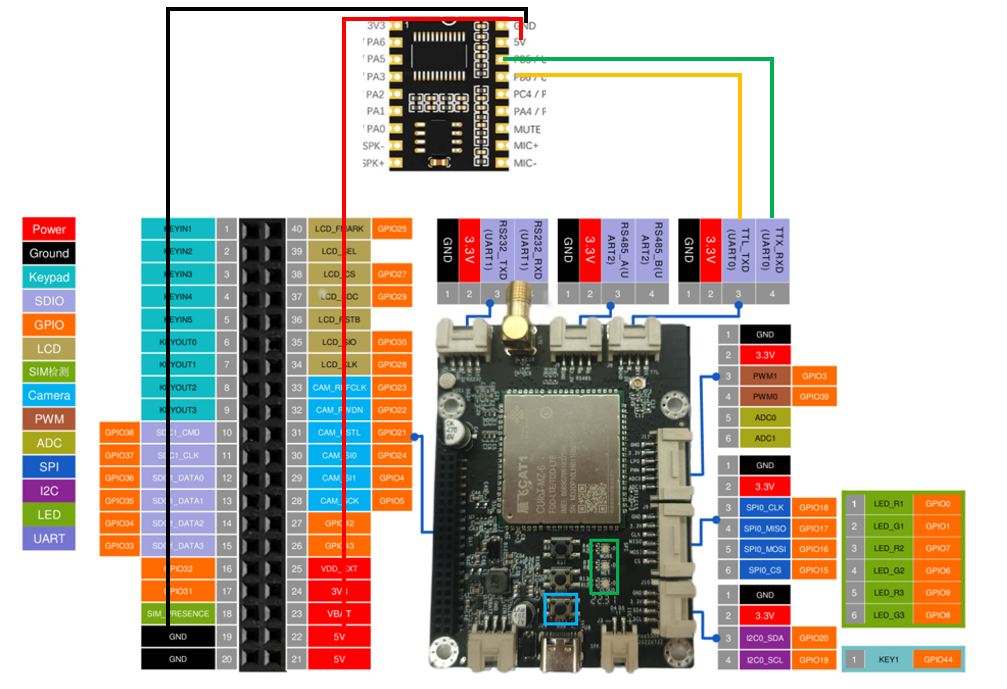

2，模块与开发板接线
3，语音助手代码
详细代码见：语音助手

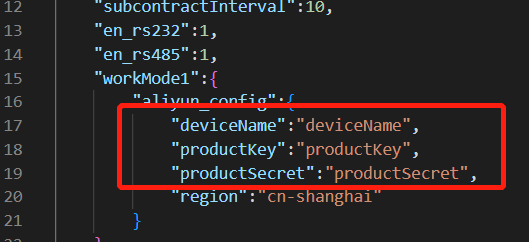

修改cfg.json中的deviceName",“productKey”,"productSecret"后再烧写程序.
功能1：语音发短信说明
Haas506-M320开发板目前只支持短信发送功能，无法接收。通话功能目前也不支持。
如果需要完整短信与通话功能，需要定制Haas506-M601开发板。
功能2：控制蓝牙设备说明
蓝牙设备使用Haas506进行模拟。
蓝牙设备自动连接后会播放语音提示，控制开关灯时，语音助手会向对应的设备发送蓝牙信息：
| 蓝牙指令 | 功能 |
|---|---|
| AA | 控制蓝牙灯开灯 |
| BB | 控制蓝牙灯关灯 |

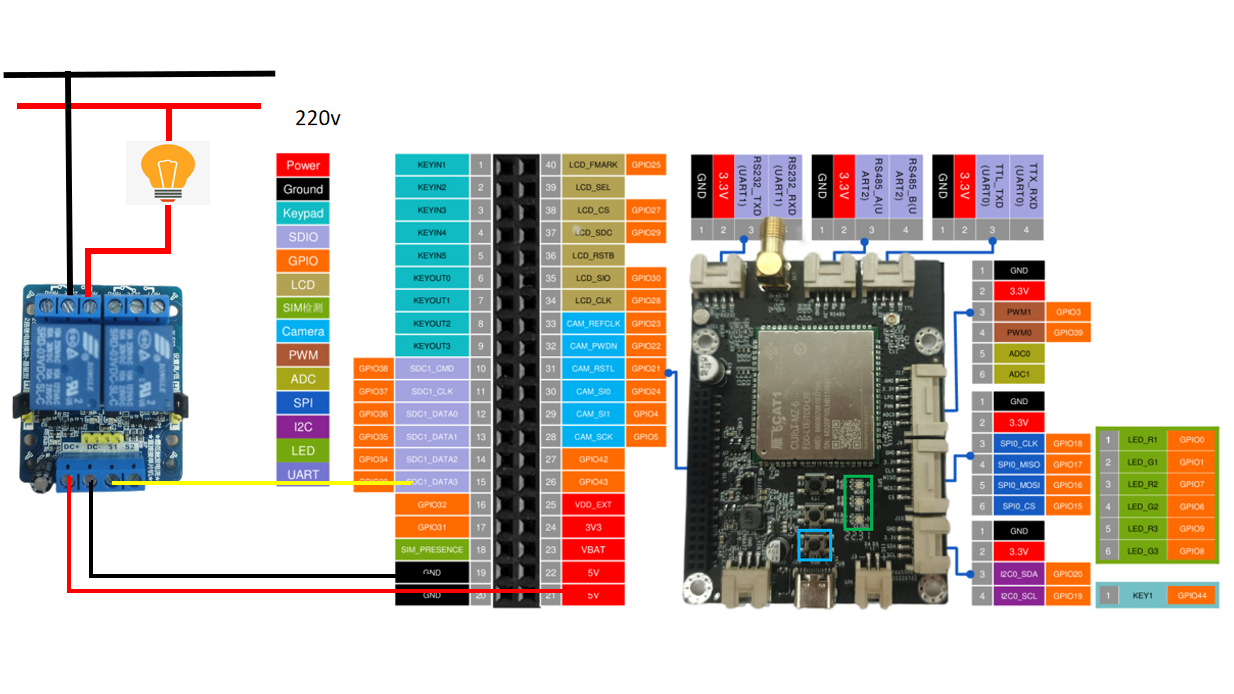

蓝牙灯接线图
蓝牙灯用另一块Haas506开发板制作，接收指令控制继电器通断。
蓝牙灯代码
详细代码见：语音助手
功能3：远程控制设备（闹钟）说明
远程闹钟使用Haas506连接一个扬声器进行模拟。
闹钟通过阿里云与语音助手连接，两端设备全部使用4G网络，使用物联网卡连接网络。
Haas506内置TTS库，可以直接发送文字内容给时钟，时钟能够播放发送过来的文字内容。
远程闹钟代码
详细代码见：语音助手
修改cfg.json中的deviceName",“productKey”,"productSecret"后再烧写程序.
云端环境配置
M2M云端环境配置可以参考：阿里云M2M设备间通信

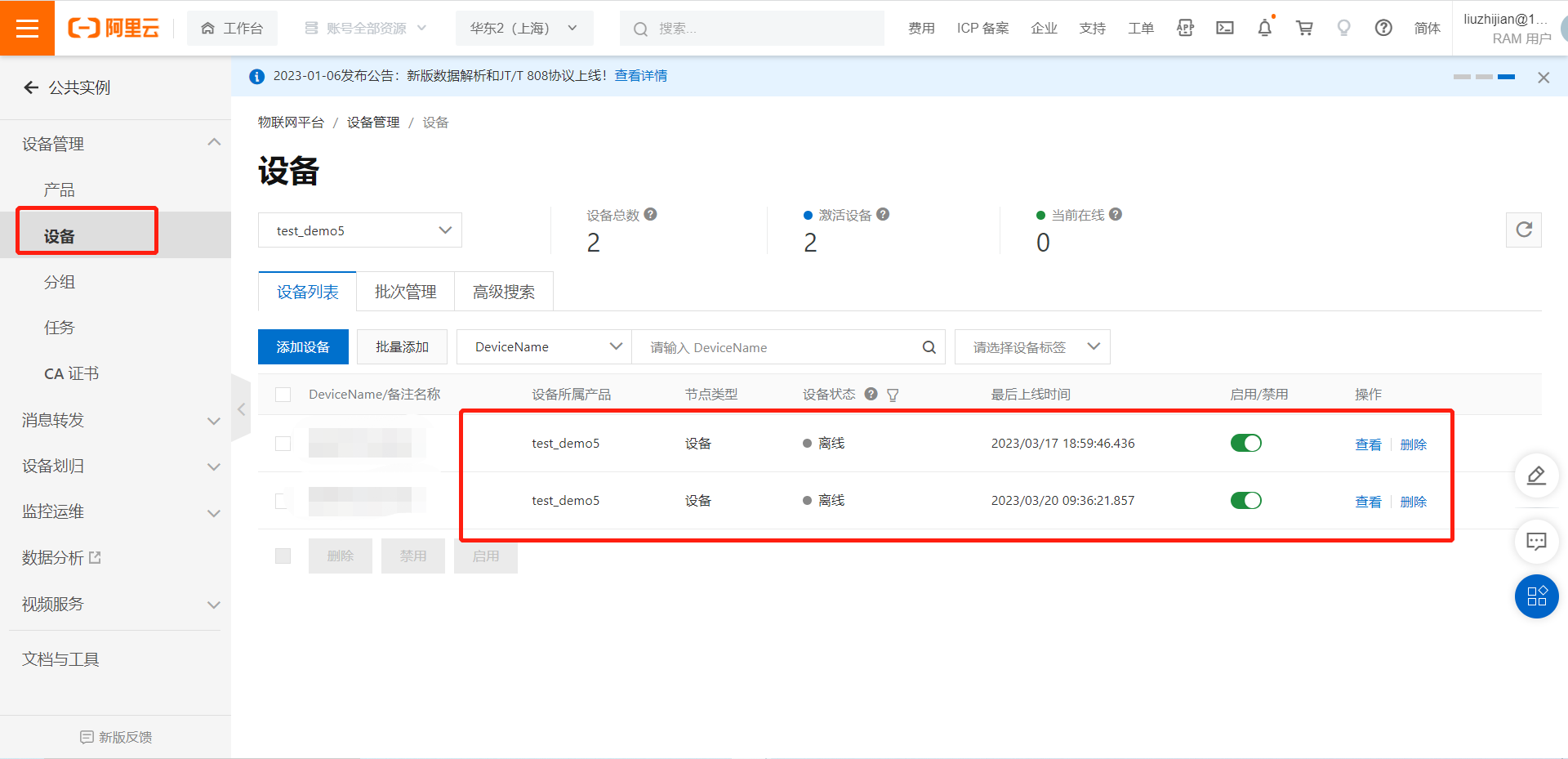

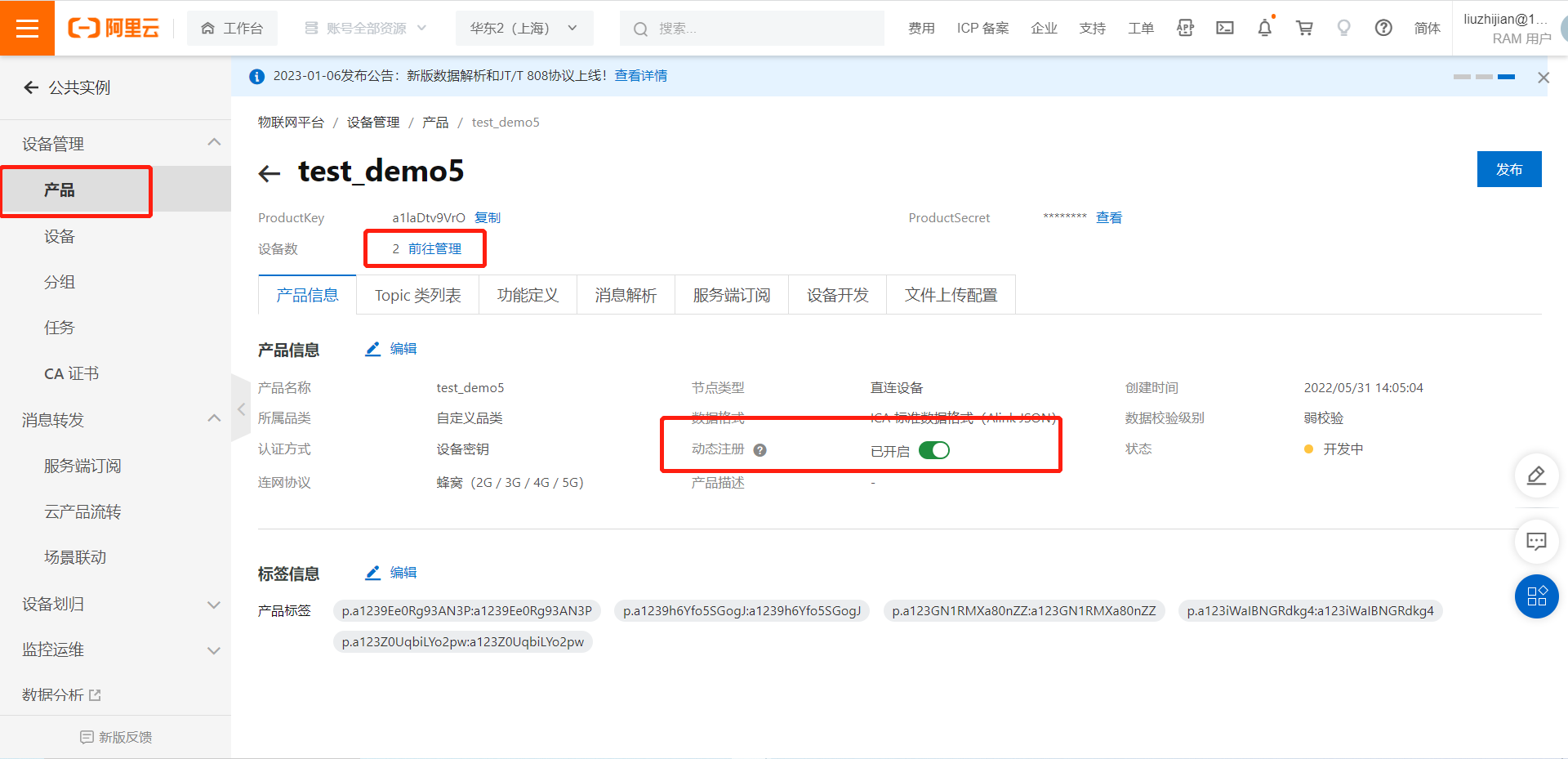

1，云端创建1个产品，添加2个设备

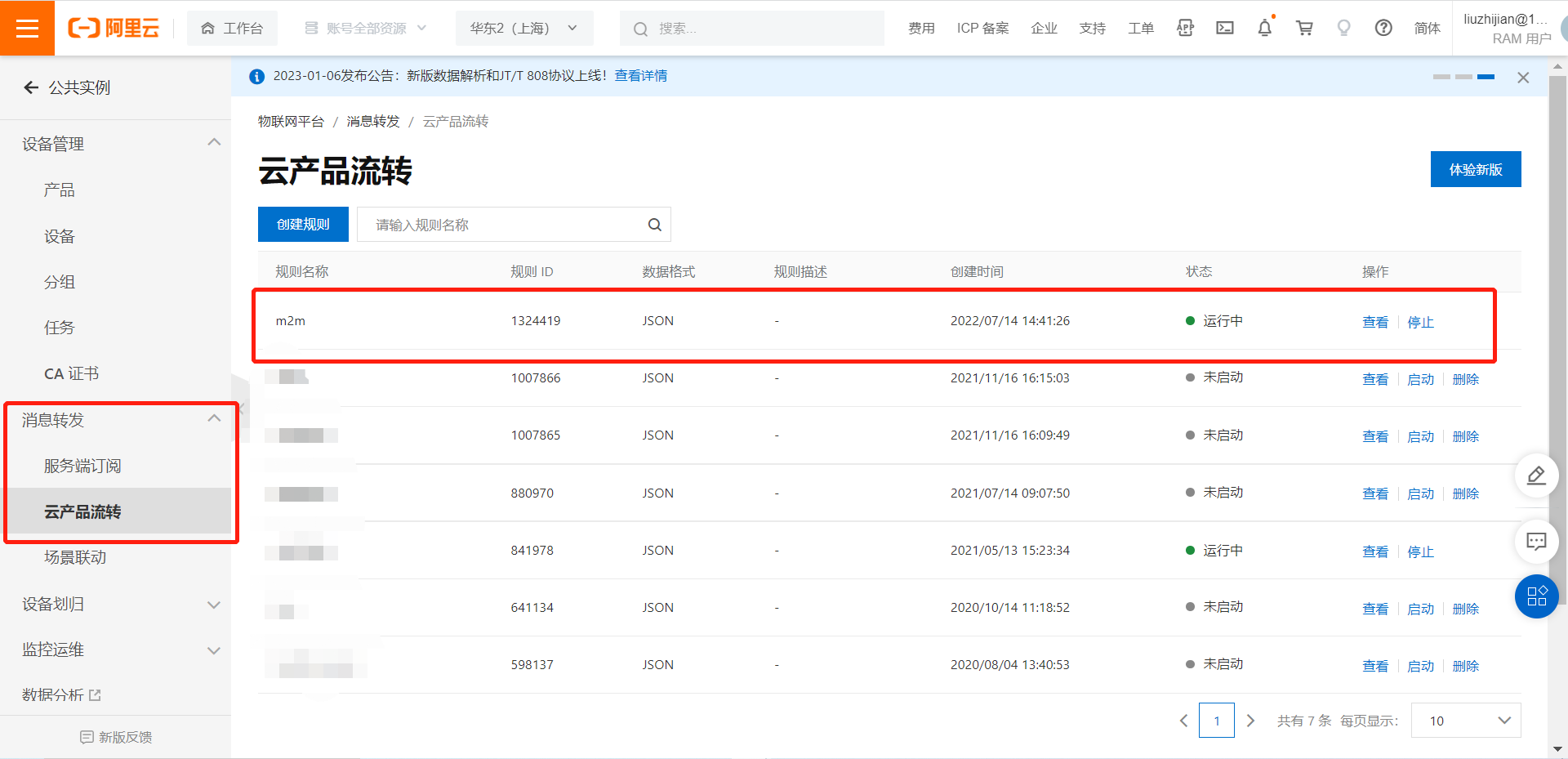

2，创建云产品流转

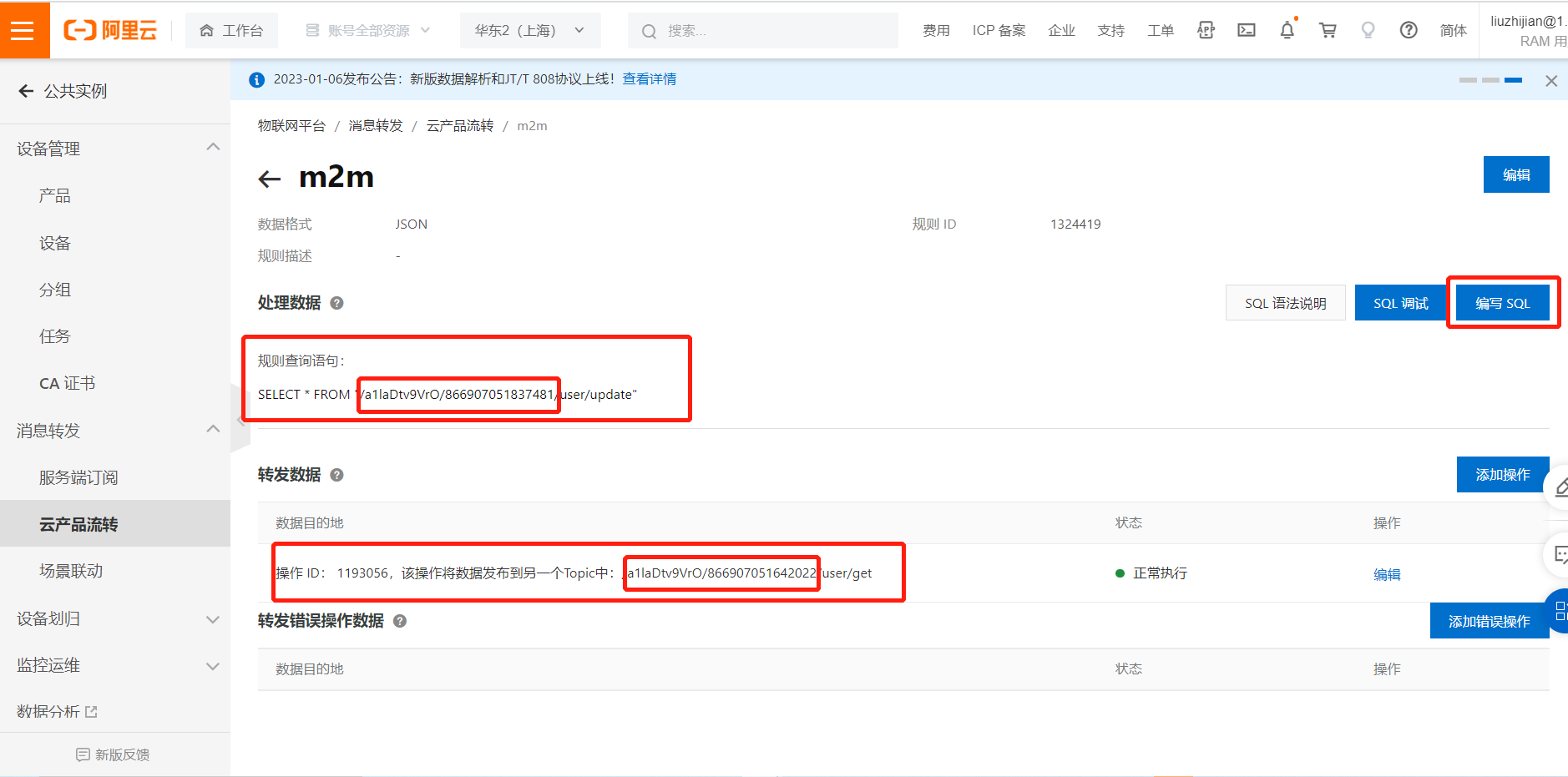

云产品流转中根据设备添加从语音助手到闹钟的转发操作，注意选择ProductKey和DeviceName。

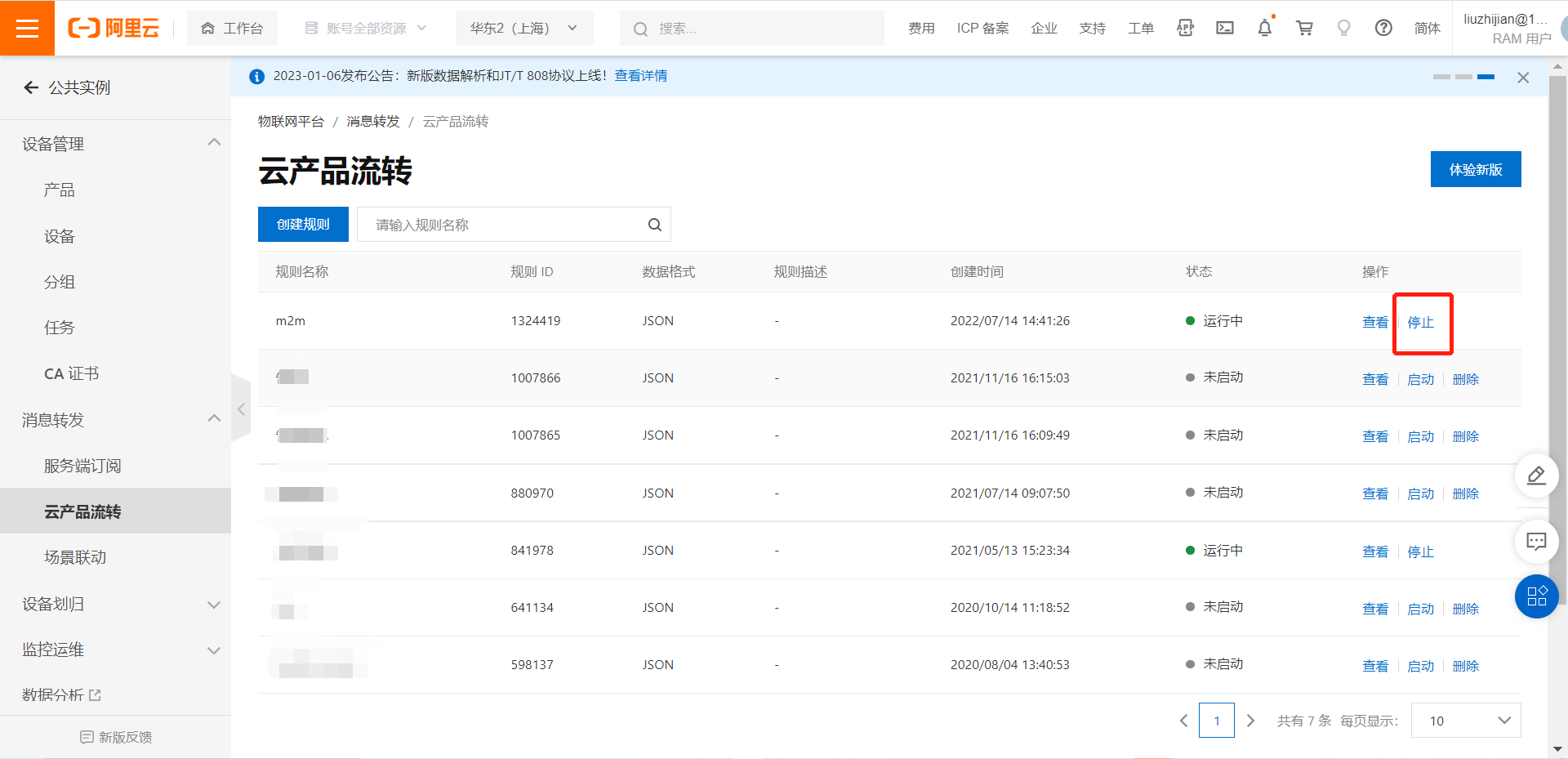

一定要点击启动
