上一篇文章我们提供了一个helloworld级别的基于tun设备的点对点vpn参考案例。
而这篇文章我们介绍一个开源社区提供的点对点的VPN，稍微复杂了一点。
| 1、参考案例官网 |
https://github.com/net-byte/vtun
| 2、vtun跟我们提供的helloworld级别的案例的核心区别在那里？ |
- 在helloworld的案例中
- 比方说，从/dev/net/tun读取数据包后，
- 直接将数据包通过本地的UDP服务发送到了对端UDP服务了。
- 中间没有对数据包做任何的修改
- 而在vtun里，从/dev/net/tun读取数据包后，对数据包做了一些其他操作：
- 加密
- 压缩
- 过滤
等等
| 3、vtun功能介绍 |
这是一款简易用的VPN，
支持以下协议：
- 支持UDP
- 支持websocket
- 支持tls
- 支持grpc
我们重点分析的是UDP协议
| 4、vtun核心代码说明 |
我们只分析udp模式下的，客户端代码。
服务器端核心逻辑跟客户端是一样的。
| 4.1、tunToUdp函数逻辑 |

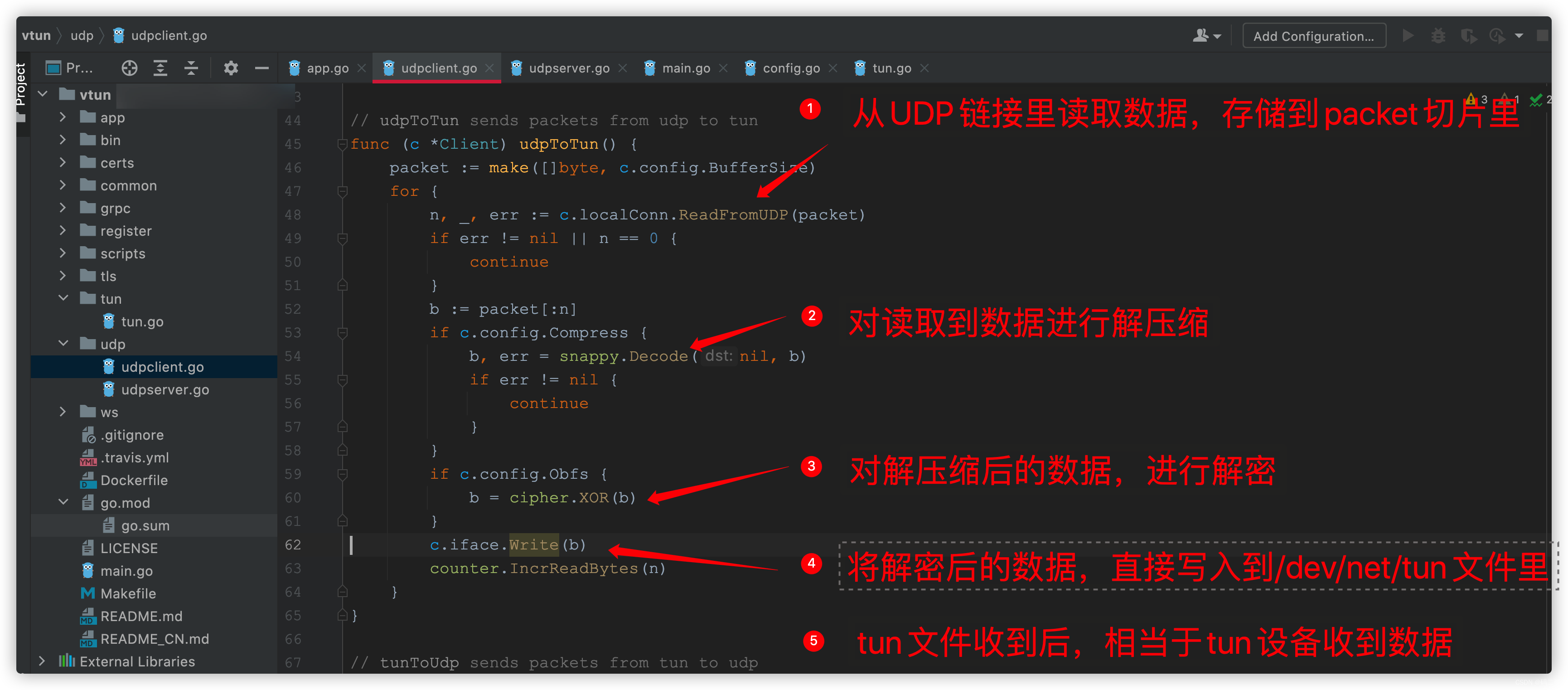

| 4.2、udpToTun函数逻辑 |
| 5、本次测试目的 |
是否能够实现将客户端上的所有请求流量转发到服务器端。
| 6、测试环境说明 |
本次我们只测试vtun的udp模式；
linux下客户端启动vtun时，分为两种情况：
- 仅转发tun网络的请求
- 转发客户端上的所有请求
在centos环境下测试:
- 客户端IP：10.211.55.122
- 服务器端IP：10.211.55.123
| 7、如何编译 |
| 7.1、如何编译vtun |

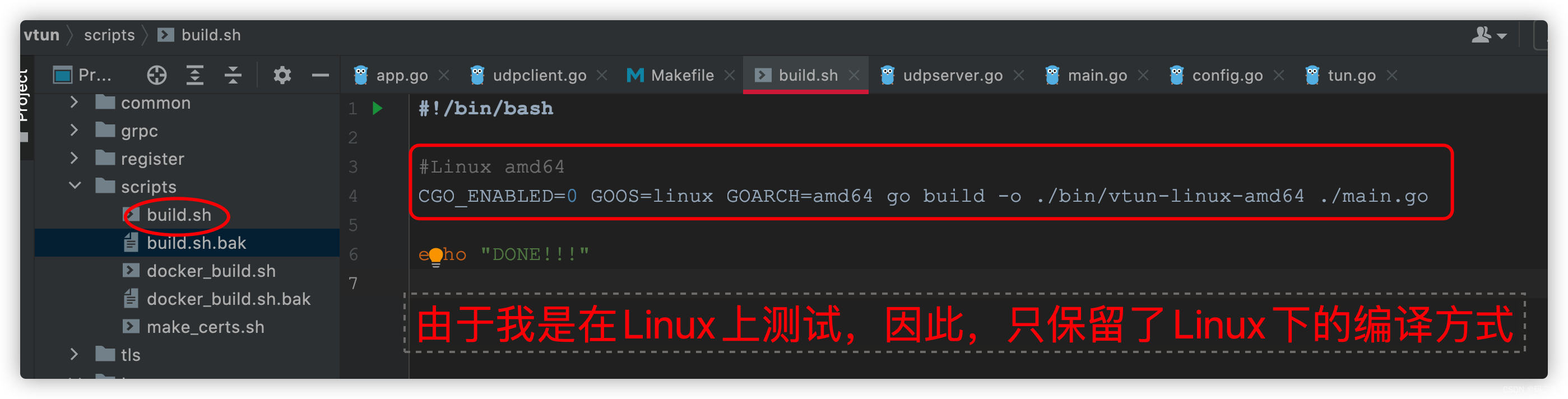

| 7.1.1、先看一下scripts目录下的build.sh脚本 |
大家根据自己的实际情况进行修改！

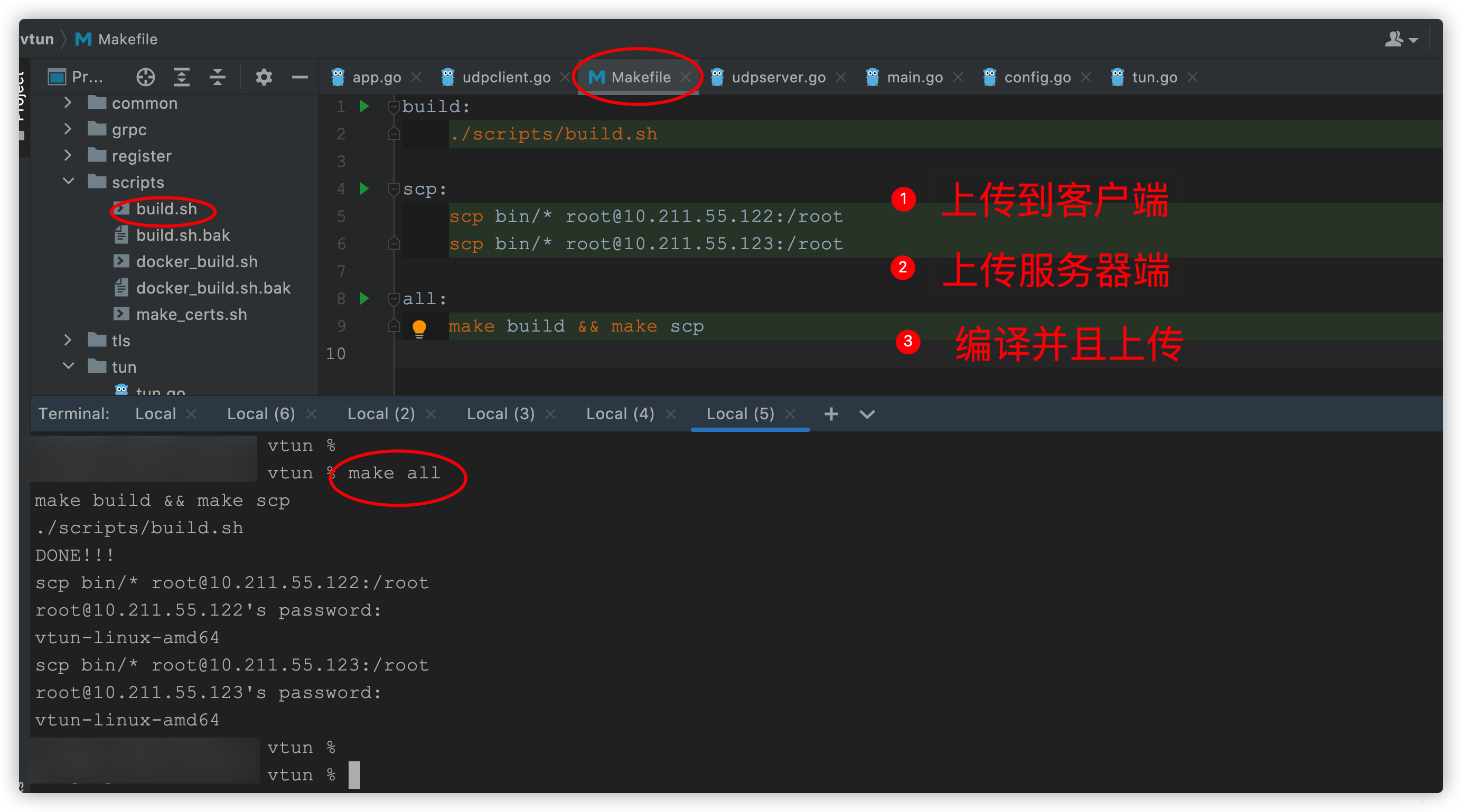

| 7.1.2、开始编译 |
我是根据自己的习惯，编写了Makefile文件，供大家参考
build:./scripts/build.shscp:scp bin/* root@10.211.55.122:/rootscp bin/* root@10.211.55.123:/rootall:make build && make scp

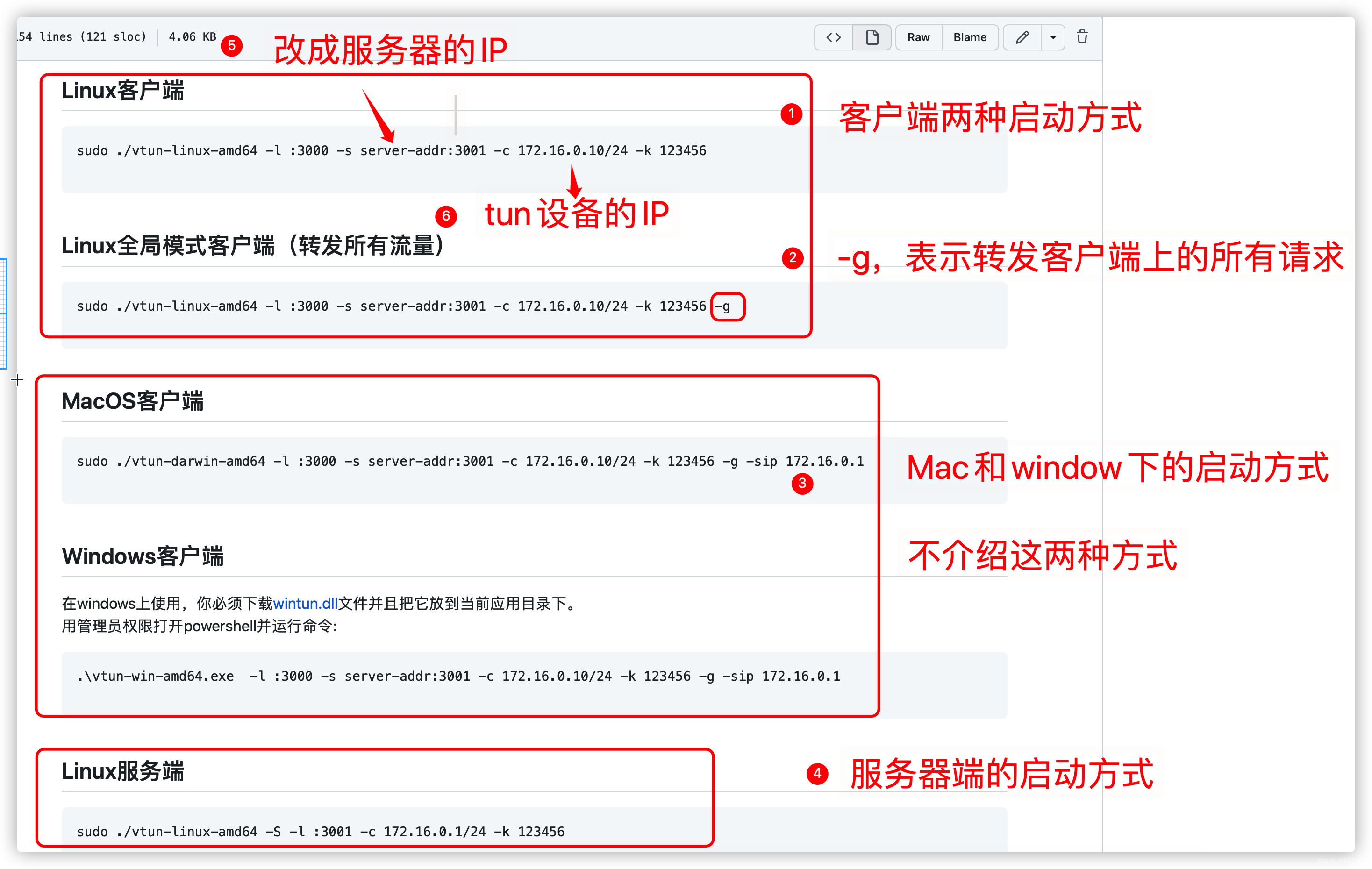

| 7.2、vtun启动方式介绍 |
vtun可以在Linux、MacOS、window平台下启动。
vtun可以支持转发tun网络的请求，也可以支持宿主机上的所有请求

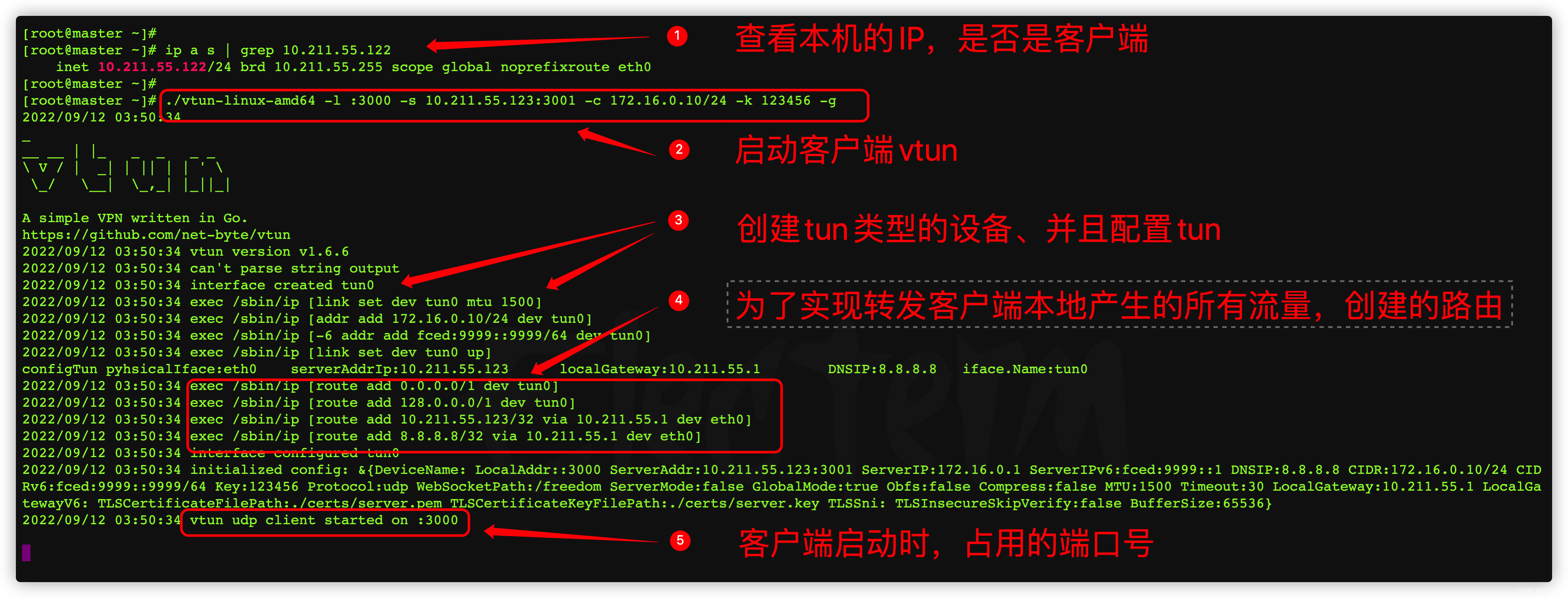

| 7.3、登录到客户端，并启动服务 |
./vtun-linux-amd64 -l :3000 -s 10.211.55.123:3001 -c 172.16.0.10/24 -k 123456 -g
如果你不想测试转发所有流量的话，去掉-g即可将10.211.55.123改成自己的实际服务器端IP
| 7.4、登录到服务器端，并启动服务 |
./vtun-linux-amd64 -S -l :3001 -c 172.16.0.1/24 -k 123456
| 8、测试网络连通性 |

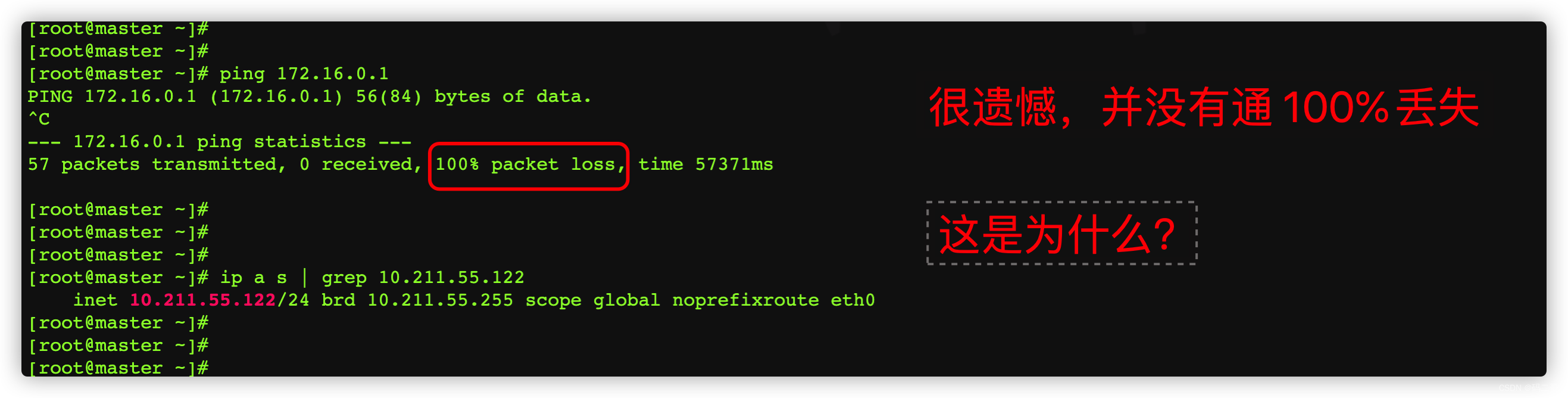

| 8.1、先在客户端一侧，ping服务器端一侧的虚拟网络设备tun0 |
ping 172.16.0.1

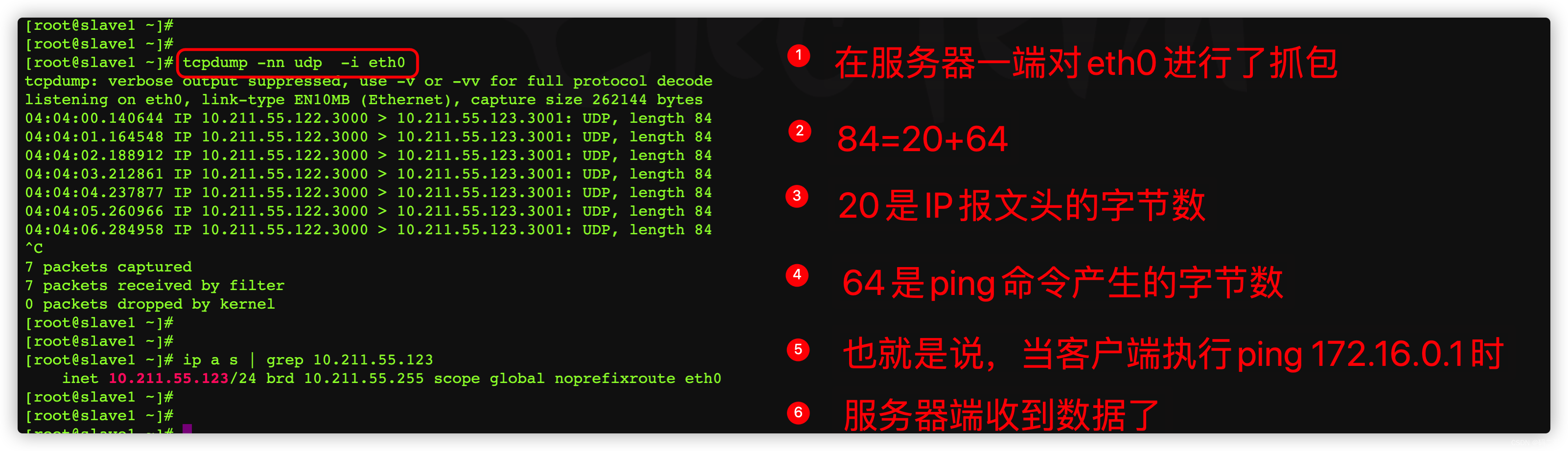

| 8.2、在服务器端一侧，对eth0进行抓包分析 |
tcpdump -nn udp -i eth0
注意，是UDP协议，而非ICMP协议。

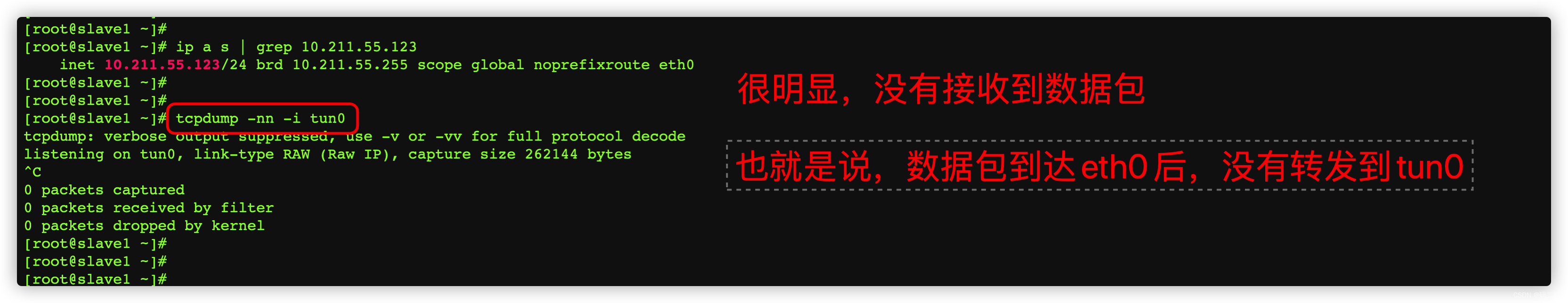

| 8.3、在服务器端一侧，对tun0网卡进行抓包分析 |
tcpdump -nn -i tun0
很遗憾，非常准确的原因，目前没有查出来。
但是，也有一个解决办法；

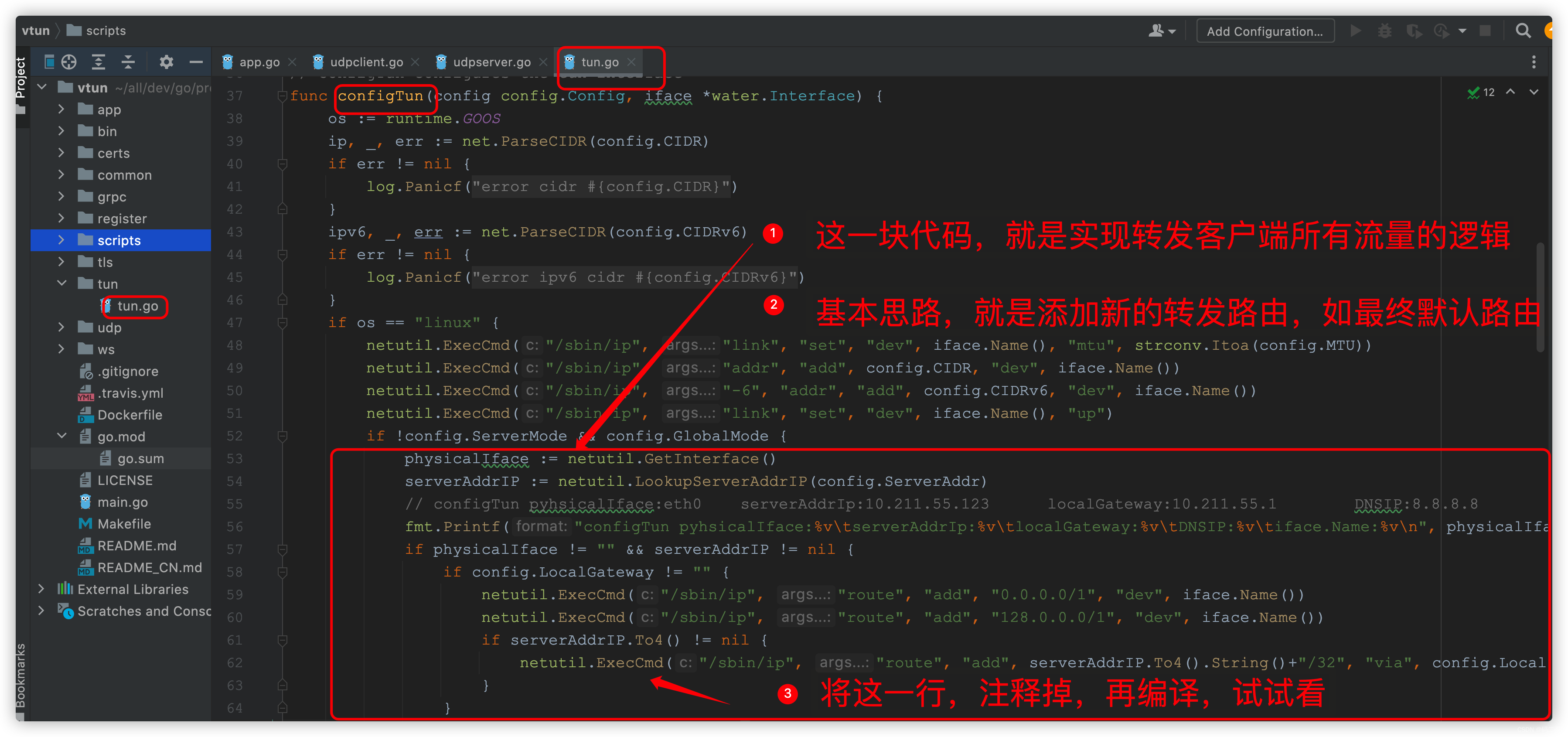

| 8.4、解决转发客户端所有流量失败的措施？ |

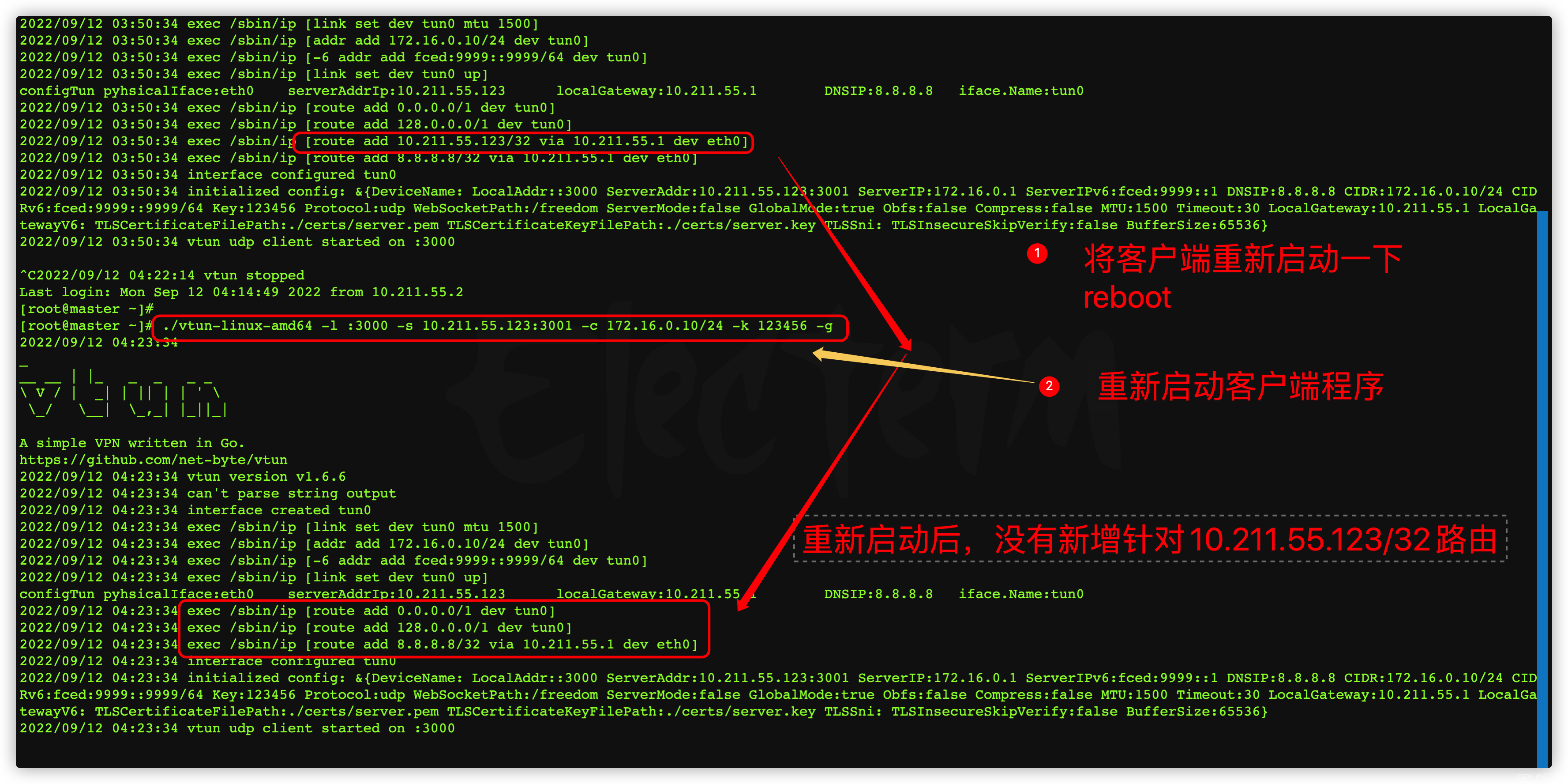

| 8.5、重新编译，上传客户端，服务器端，重新启动服务 |
这里只展示了客户端的启动过程，服务器端跟以前一样，不再重复展示了。
./vtun-linux-amd64 -l :3000 -s 10.211.55.123:3001 -c 172.16.0.10/24 -k 123456 -g
| 8.6、在客户端上，测试是否能够ping通服务器端上的tun0设备？ |

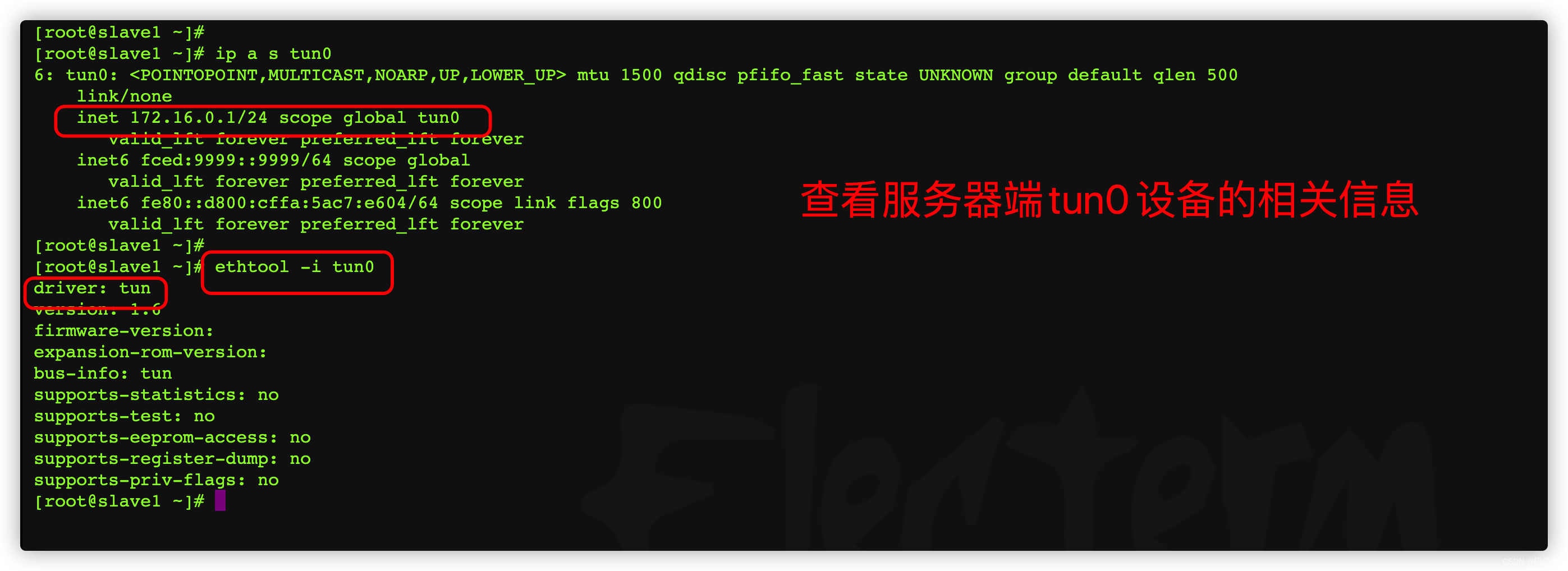

| 8.6.1、先在服务器端上验证一下tun0的相关信息 |
ip a s tun0ethtool -i tun0

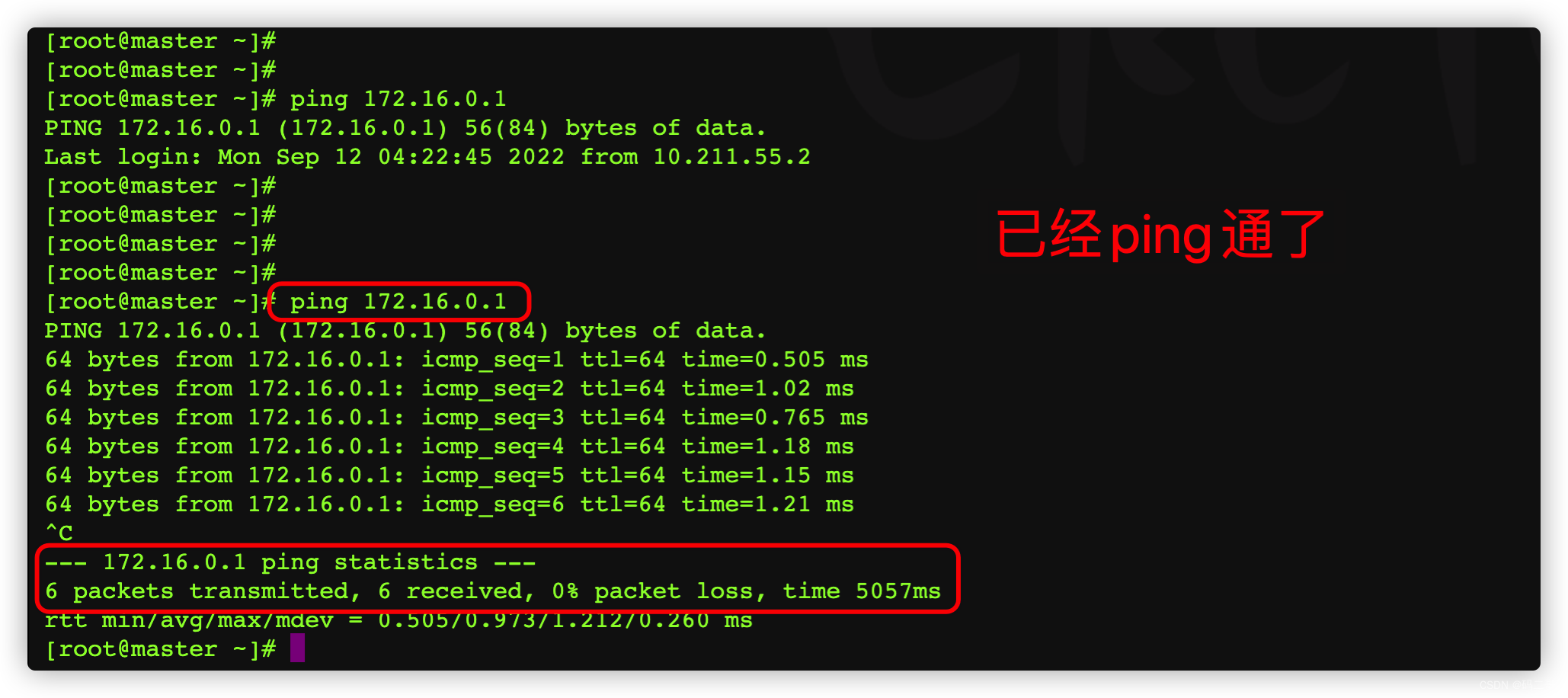

| 8.6.2、登录到客户端上ping 服务器端的tun0虚拟网卡 |
ping 172.16.0.1
这里验证了ICMP协议，
而TCP协议就不在具体展示了，是可以的。
| 8.7、在客户端上，测试一下，随便ping一个网络，是否能将客户端的流量转发到了服务器端上？ |

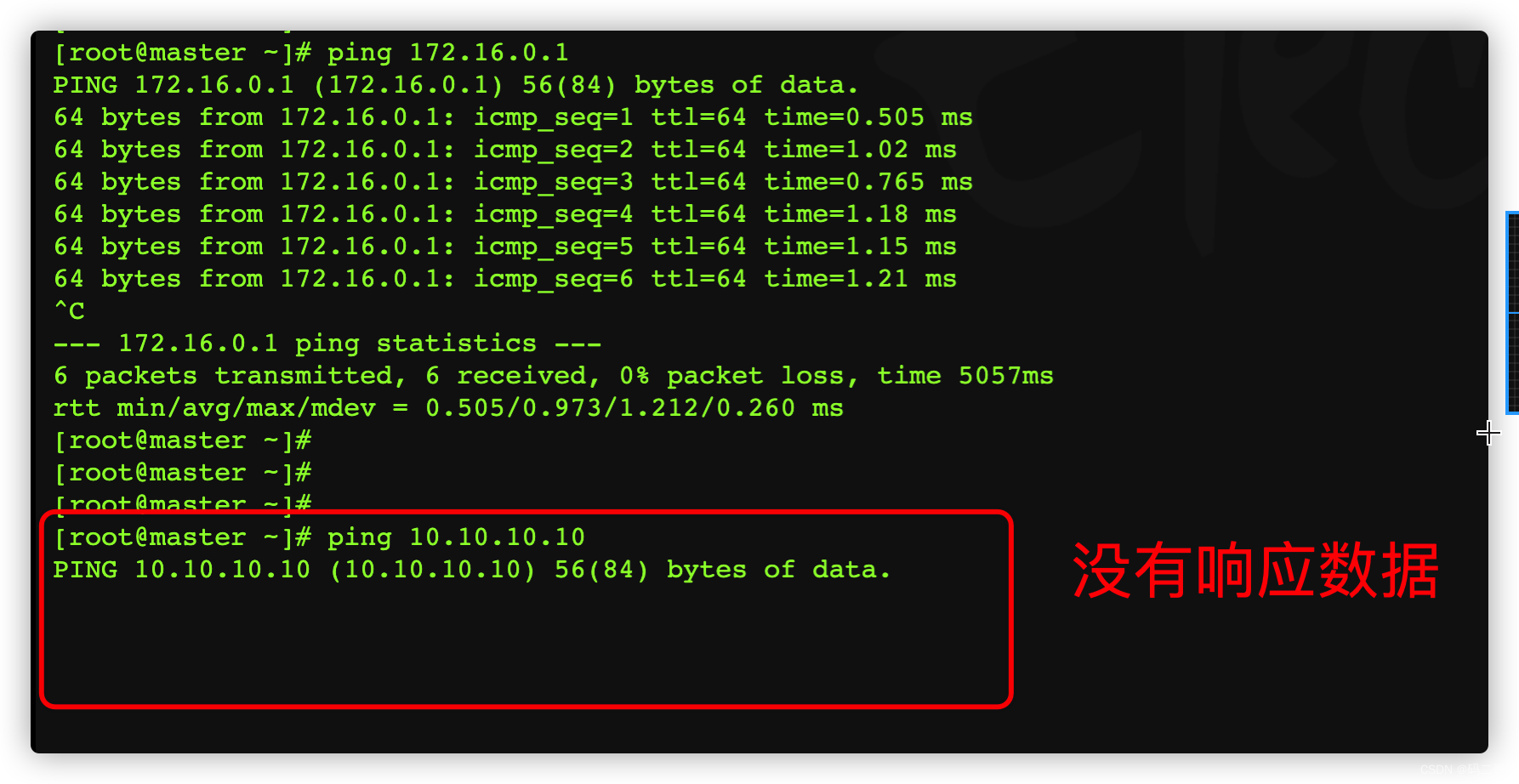

| 8.7.1、在客户端上，随便ping一个网络 |
ping 10.10.10.10

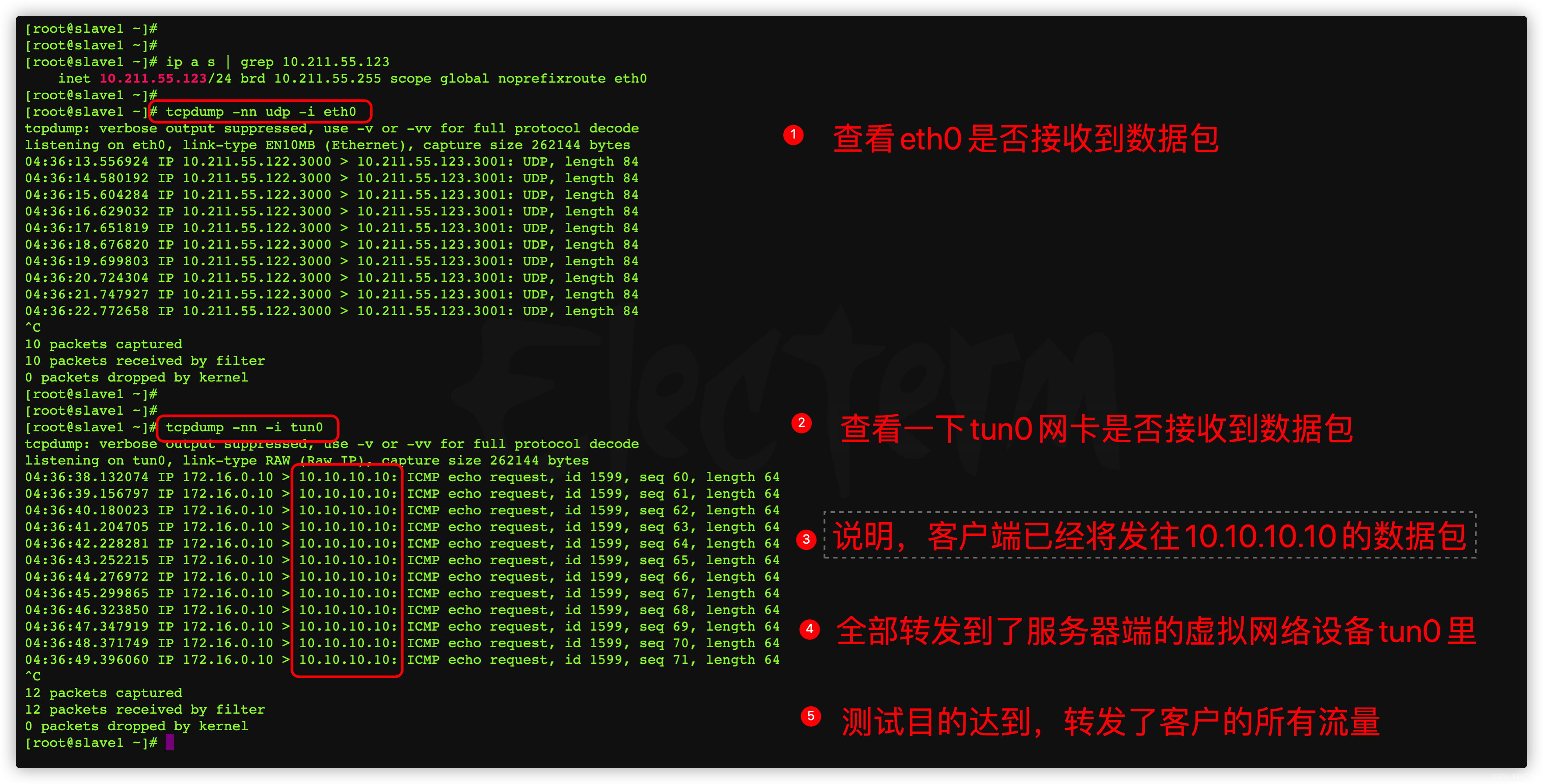

| 8.7.2、在服务端上，对eth0,tun0进行抓包分析 |

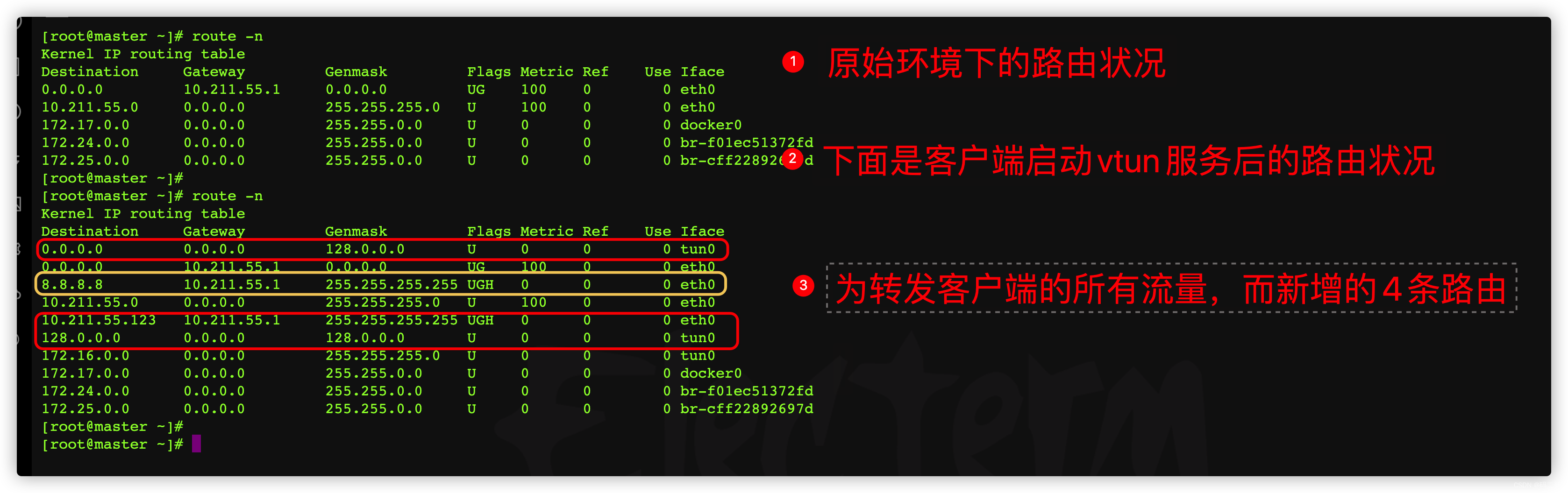

| 9、简单总结一下，转发客户端上所有流量的原理？ |
一个数据包是去走哪个网络，是根据路由表来决定的。
路由表里有多条路由，一条路由，代表一个网络。具体如何选择，大家可以详细研究一下。
至少新增了一条默认路由，也就是说当数据包不知道走哪条路由时，就会走默认路由
而通向默认路由的网卡设备就是tun0。
这样的话，至少转发了默认路由的流量。
如果是本机内部的流量是不用转发的。
如果是非本机的非默认路由流量的话，并没有测试。
| 10、总结 |
分享vtun主要是为大家提供了一个稍微复杂点的案例。
可以对从/dev/net/tun文件里读取到的数据包进行二次加工，
对加工后的数据，
再通过UDP链接发送出去。
最后，又重点分析了一下如何实现转发客户端的所有流量的功能。
| 11、学习心得分享 |
其实，在学习tun设备的过程中，网上关于go语言版本的tun编程还是比较少的。
大部分都是c,c++,python的

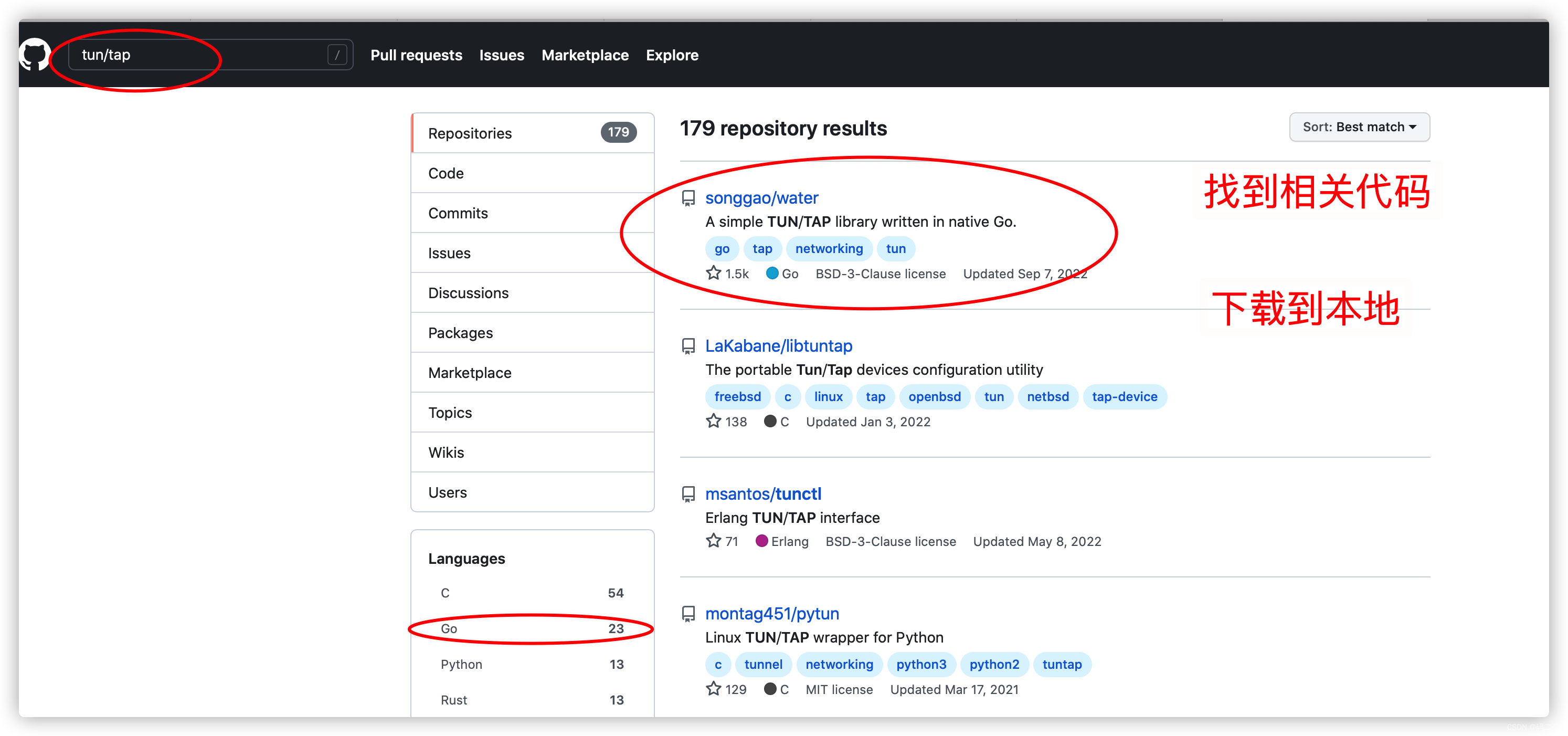

因此，类似的情况，大家可以在github里，搜索相关内容。
通过关键词搜索，比方说，tun tap vpn

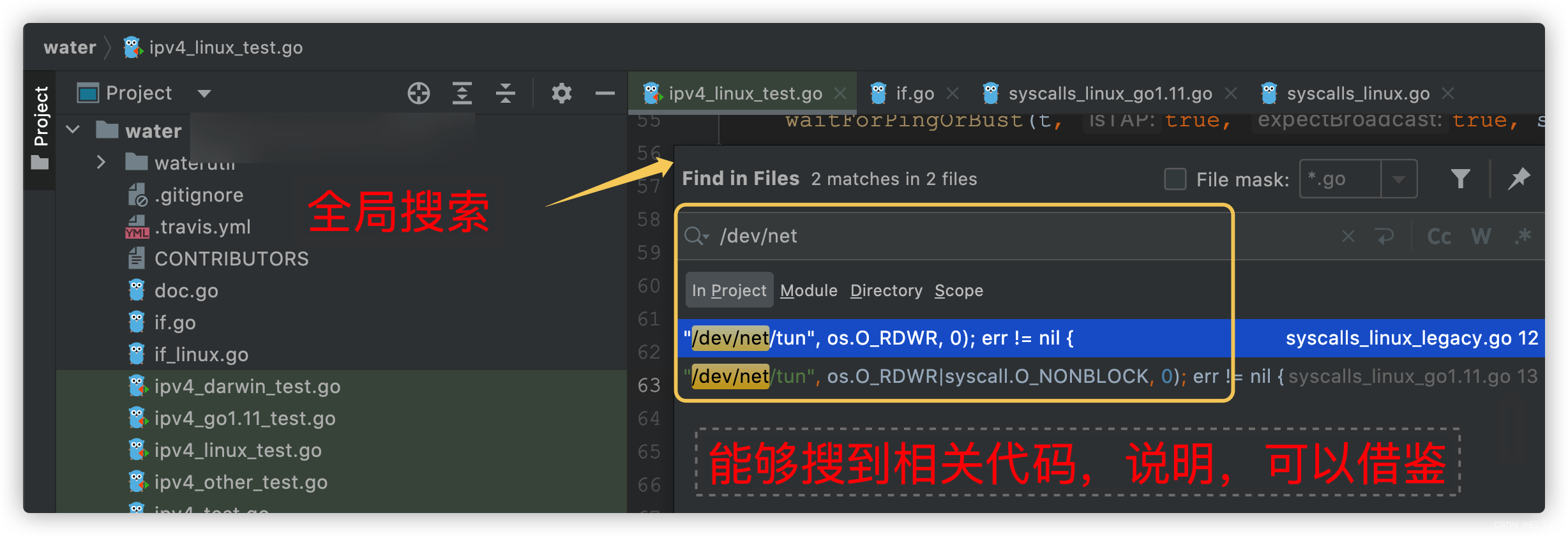

将搜到的代码下载到本地，使用goland，idea等编辑打开，
使用全局搜索方式，查看是否有自己感兴趣的代码。
