【分享】为什么我设计的PCB很少出错？
同事都很奇怪，为什么我设计的PCB都很少出错，而他们设计的PCB，经常出错。有的时候是元器件的外框没有印出来，只有焊盘在上面；有的时候是焊盘被削去一部分，太靠近板边或是太靠近其他焊盘。还有的时候，某些走线被开了窗，因为不小心在上面铺了助焊层。
我问他们，平时是怎么出GERBER文件的呢？
他们听了，反问我，出GERBER不是只有一种方法吗，就是在PCB设计软件里面，设置好CAM的各层参数，导出来就是GERBER文件。
说到出GERBER，他们就来劲了，没完没了地向我大吐苦水。每次出GERBER文件，明明检查了，没发现问题。但是每次做回来的板，总是存在这样那样的小问题。
本来打算这是最终版了，最后因为一些小问题，又要重新改一次板。因为他们出GERBER时，要么是人工一层一层配置CAM，这种方法比较费时间，也容易出错，特别是配置多层板，一不小心就会酿成大错；要么就是从以前的PCB里导出一个CAM模板再导入到当前设计的PCB中，这种方法最快捷，但也容易出错。可能以前的PCB这样的配置，出来的GERBER文件是没有问题，但是如果直接用到当前的设计中，出来的GERBER文件就有可能有问题。
打个比方，以前的CAM设置把文本配置到TOP层，是为了让某个文本能做到TOP层上，如一些logo，如果模板直接拿过来用，不加以修改，就极有可能导致做出来的PCB短路。
听了他们的诉苦，我微微一笑，说他们的苦恼，我以前也经常遇到过，不过现在很少了，因为我现在不像以前那样出GERBER了。
他们听了，非常好奇，原来还有其他方法出GERBER的。他们已经坐不住了，非得让我赶紧告诉他们方法是什么。
没办法，跟他们关系太好了，什么法宝都藏不住，就一五一十地告诉他们了。

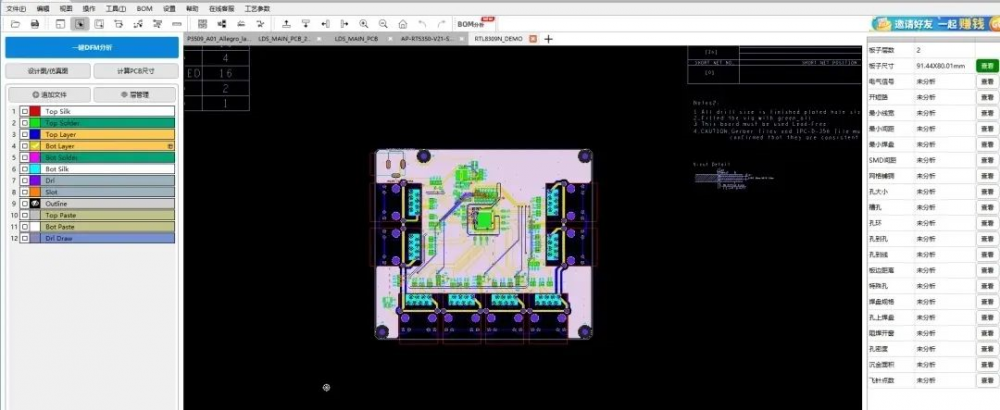

因为配合一款DFM软件工具帮忙出的GERBER 。软件非常好用，只要你设计好PCB，啥都不用干了，直接用这款软件打PCB文件，软件就可以把PCB解析成GERBER文件了 ，里面还有很多辅助我们检查GERBER的功能，保证GERBER文件的准确性。
比如，我用的是PADS设计的PCB，打开DFM软件后，再通过打开操作打开PCB，就可以看到界面把PCB解析成GERBER文件了，根本不需要浪费时间做CAM设置。不管是两层板，还是四层板，甚至是更多层板，都是一样的操纵，非常的方便与快捷。

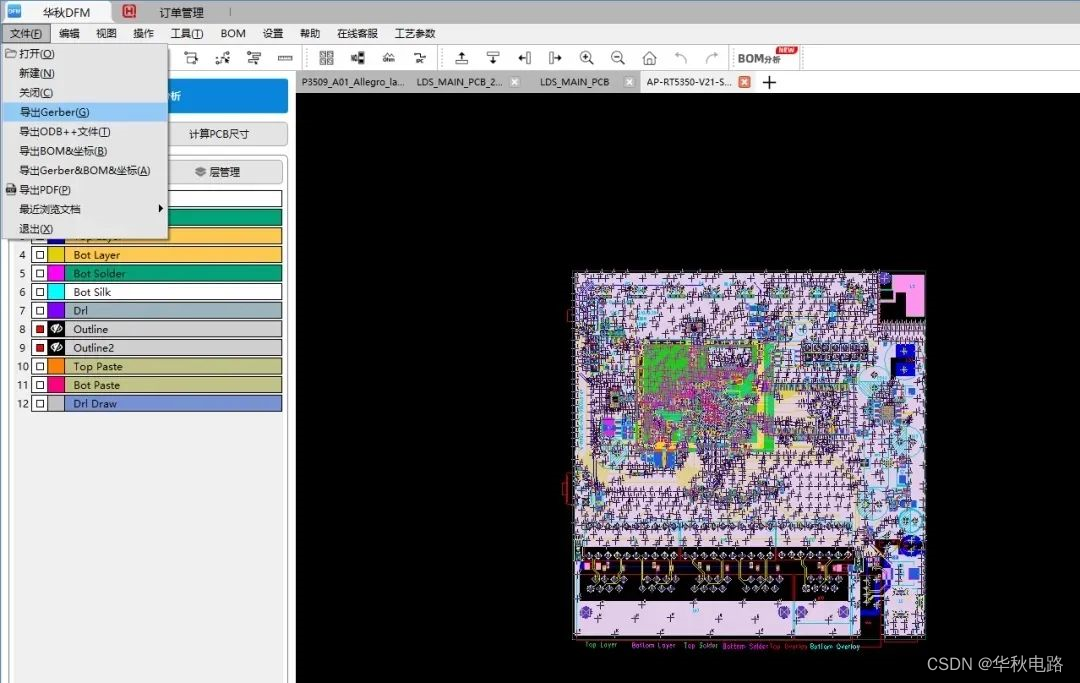

借助软件的辅助功能检查GERBER没问题后，就可以导出GERBER文件，发给板厂做PCB。这种出GERBER的方法比我们以前在PCB设计软件上出GERBER的方法简单多了，方便多了，准确性高了。

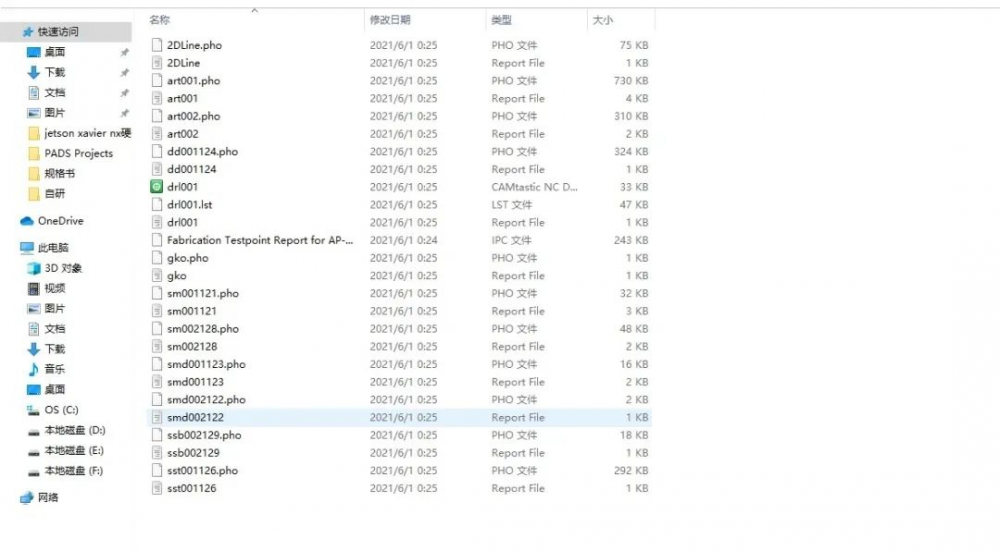

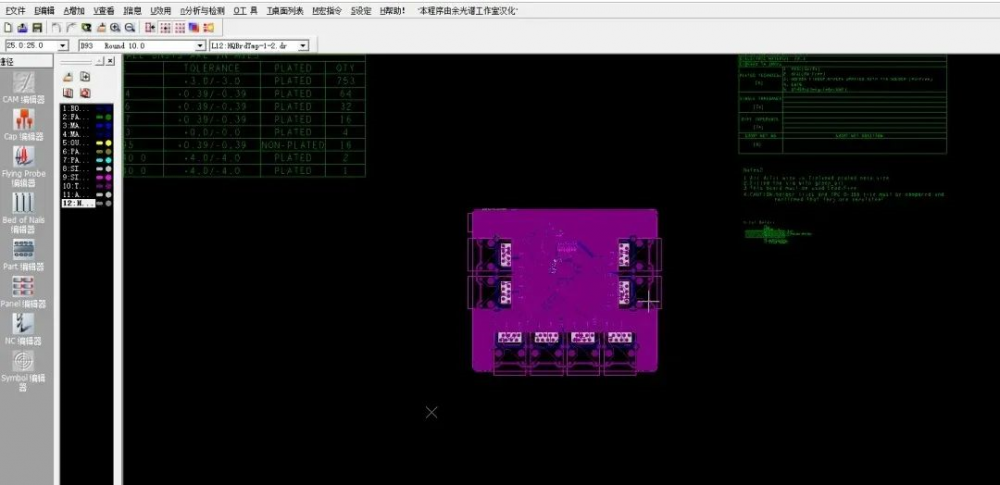

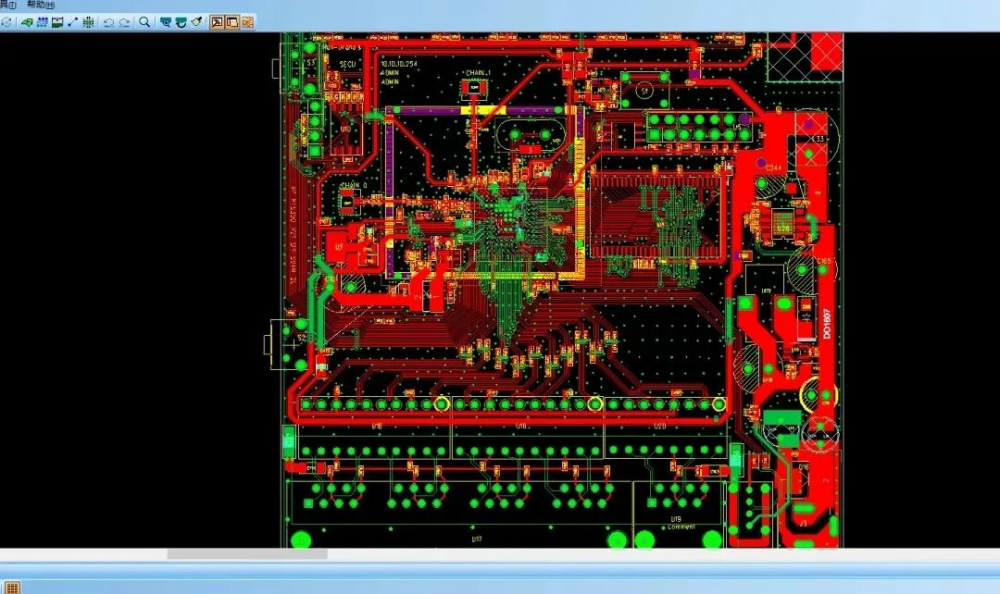

有人会提问，会不会导出来的文件不是GERBER文件呢。没关系，可以用之前常用的CAM350来检查看看，验证一下从这款DFM软件导出来的文件是不是GERBER文件。事实证明，这是货真价实的GERBER文件，可以放心大胆地发给板厂做板。
别以为这款软件只对PADS设计的PCB起作用，其实他支持的PCB格式多着呢。

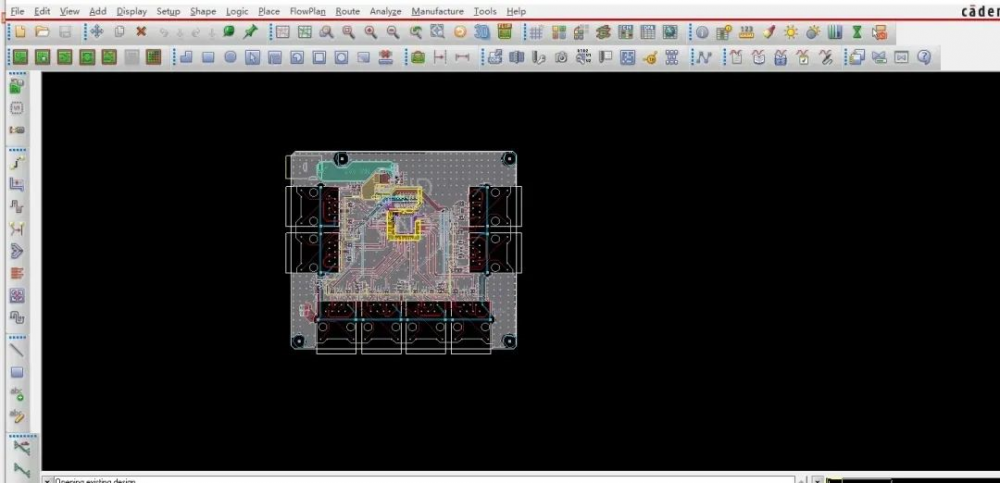

对于allegro设计的PCB，这款软件也可以很轻松地解析成GERBER，也不需要做任何的CAM设置。

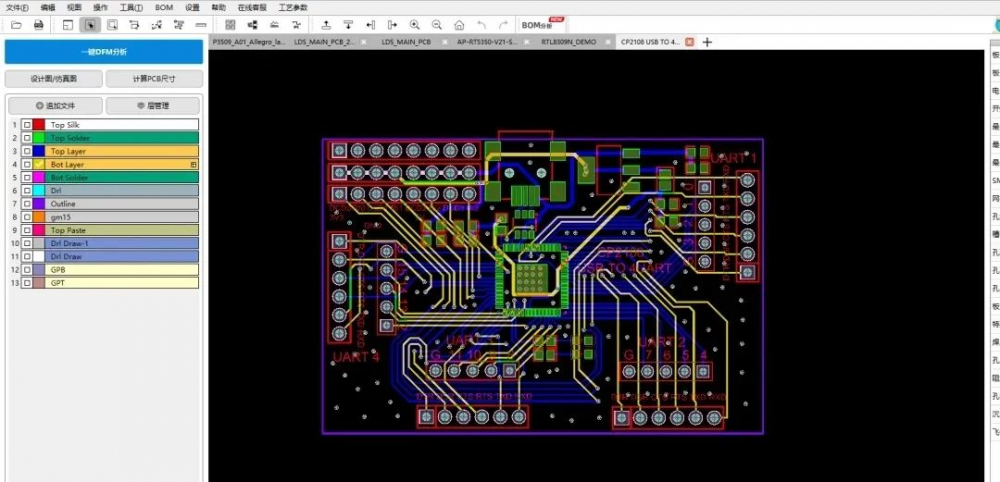

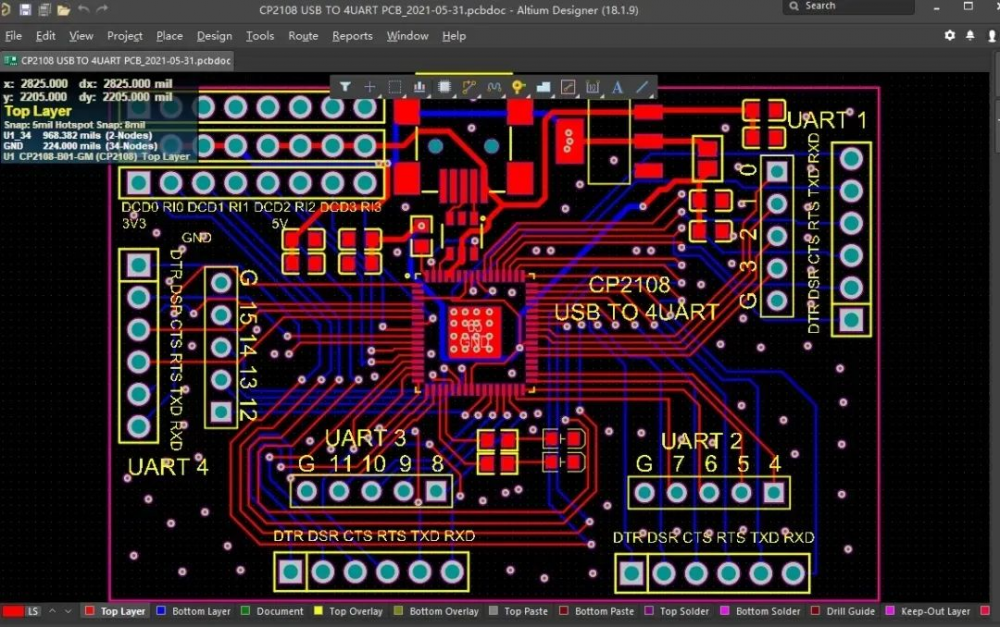

AD设计的PCB更不用说，也是一样的效果。
记得刚接触到这款软件，如获至宝，爱不释手，因为功能实在是太强大了，能帮我轻轻松松解决很多问题，让我的工作变得简单轻松。
自从使用这款软件之后，我发给板厂的GERBER就很少有问题了，做出来的PCB自然地也很少有问题了。
如果对这款DFM软件感兴趣的，可以访问官网下载，相信你用上很快就会爱上这款软件。
