文章目录

• • 例1.将一些基本数据类型的数据元素合成一个簇数据。
  • 例2.将一个簇中的每个数据成员进行分解，并将分解后的数据成员作为函数的结果输出。
  • 例3. 按照元素的名称替换掉原有簇中相应数据类型的数据，并合成一个新的簇的对象。
  • 例4.按照簇中所包含的数据的名称将簇分解成组成簇的各个元素。
  • 例5.将输入的多个簇数据转换为以簇为元素的数组数据，并作为该函数的输出。
  • 例6.从输入的多个一维数组中依次取值，按照索引值重新构成一个新的簇数组，构成簇数组的长度和最小的一维数组的长度相同。

例1.将一些基本数据类型的数据元素合成一个簇数据。

前面板
(1)添加1个簇控件:控件选板→新式→数值→数组、矩阵与簇一簇，标签为“簇”
将1个数值显示控件、1个圆形指示灯控件、1个字符串显示控件放入簇框架中。
(2)添加1个旋钮控件:控件选板→新式-→数值→旋钮，标签为“旋钮”。
(3)添加1个开关控件:控件选板→新式→布尔-→翘板开关，标签为“布尔”。
(4)添加1个字符串输入控件:控件选板→新式→字符串与路径-→字符串输入控件，标签为“字符串”。

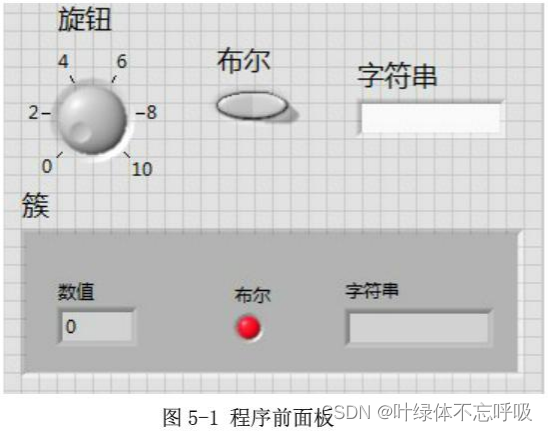

设计的程序前面板如图5-1所示。

框图程序
(1)添加1个捆绑函数:函数选板→编程→簇与变体→捆绑。
将捆绑函数节点的输入端口设置为3个(选中图标，向下拖动图标边框即可)。
捆绑函数的输入端口数量也是可以任意增/减的。
(2)将旋钮控件、开关控件、字符串输入控件分别与捆绑函数的3个输入端口相连。
(3)将捆绑函数的输出端口输出簇与簇控件相连。

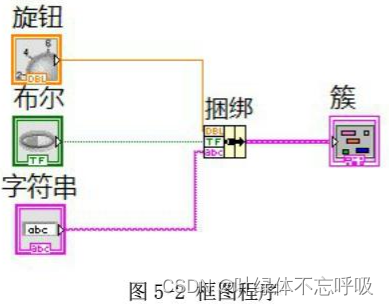

连线后的框图程序如图5-2所示。

运行程序
执行“连续运行”。转到按钮，单击布尔开关，输入字符串，在簇数据中显示变化结果。在簇数据中转到旋钮、改变数值大小、单击布尔开关、输入字符串，旋钮输出值、布尔输出值、字符串输出值发生同样变化。

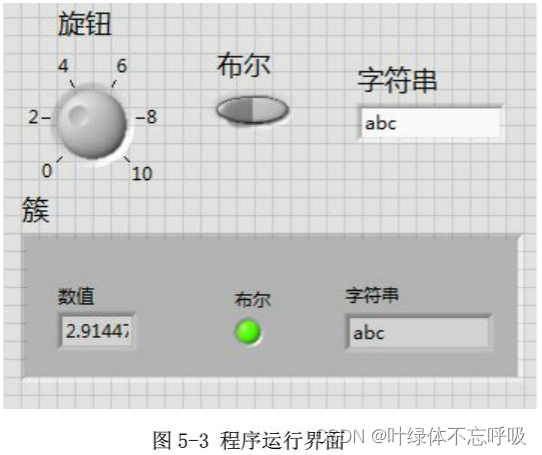

程序运行界面如图5-3所示。

例2.将一个簇中的每个数据成员进行分解，并将分解后的数据成员作为函数的结果输出。

前面板
(1)添加1个簇控件:控件选板→新式→数值→数组、矩阵与簇→簇，标签为“簇"
将1个旋钮控件、1个数值输入控件、1个布尔开关控件、1个字符串输入控件放入簇框架中。
(2)添加2个数值显示控件:控件选板→新式→数值→数值显示控件，标签分别改为“旋钮输出”“数值输出”。
(3)添加1个指示灯控件:控件选板- +新式→布尔→圆形指示灯，标签为“布尔输出”。
(4)添加1个字符串输出控件:控件选板-→新式字符串与路径- >字符串输出控件，标签为“字符串”。

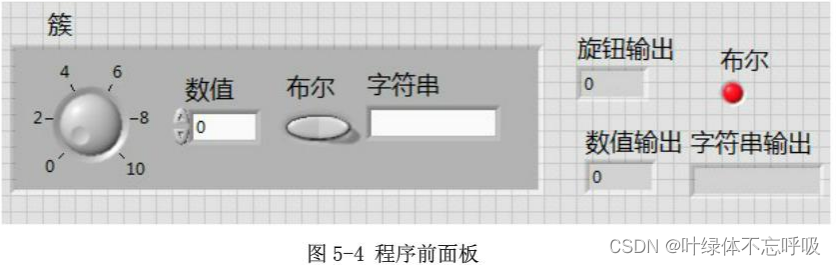

设计的程序前面板如图5-4所示。

框图程序
(1)添加1个解除捆绑函数:函数选板→编程→簇与变体→解除捆绑。
(2)将簇控件与解除捆绑函数的输入端口簇相连。
(3)将解除捆绑函数的输出端口旋钮、数值、布尔、字符串分别与旋钮输出控件、数值输出控件、布尔输出控件、字符串输出控件相连。

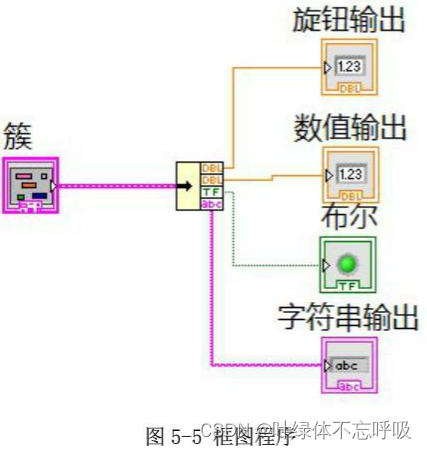

连线后的框图程序如图5-5所示。

运行程序
执行“连续运行”。在簇数据中转到旋钮、改变数值大小、单击布尔开关、输入字符串，旋钮输出值、布尔输出值、字符串输出值发生同样变化。

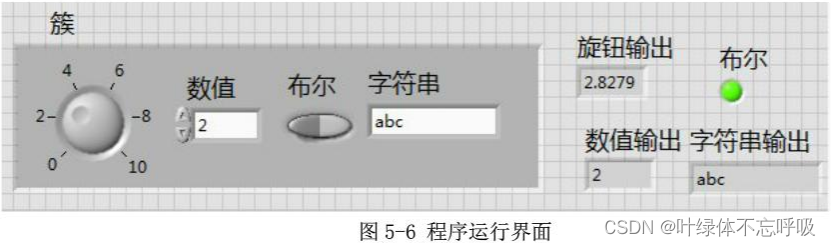

程序运行界面如图5-6所示。

例3. 按照元素的名称替换掉原有簇中相应数据类型的数据，并合成一个新的簇的对象。

前面板
(1)添加1个簇控件:控件选板-→新式-→数组、矩阵与簇→簇，标签为“簇”。
将1个数值输入控件、1个字符串输入控件放入簇框架中。
(2)再添加1个簇控件:控件选板-→新式→数组、矩阵与簇→簇，标签为“输出簇”。
将1个数值显示控件、1个字符串显示控件放入簇框架中。
(3)添加1个数值输入控件:控件选板→新式→数值-→数值输入控件，标签为“替换数值”。
(4)添加1个字符串输入控件:控件选板→新式→字符串与路径→字符串输入控件，标签为“替换字符串”。

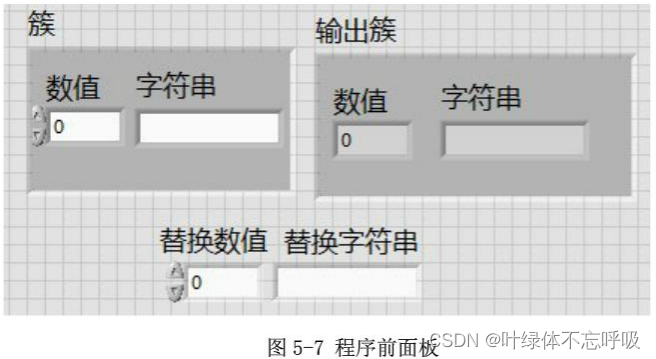

设计的程序前面板如图5-7所示。

框图程序
(1)添加1个按名称捆绑函数:函数选板→编程-→簇与变体→按名称捆绑。
(2)将簇控件与按名称捆绑函数的输入端口簇相连。
(3)将按名称捆绑函数的输入端口设置为2个。可以看到函数出现“数值”和“字符串”输入端口。
(4)将替换数值输入控件与按名称捆绑函数的输入端口数值相连;将替换字符串输入控件与按名称捆绑函数的输入端口字符串相连
(5)将名称捆绑函数的输出端口输出簇与输出簇控件相连。

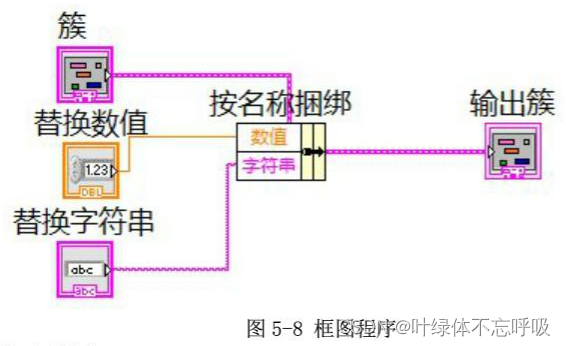

连线后的框图程序如图5-8所示。

运行程序
执行“连续运行”。在簇数据中改变数值大小，输入1个字符串;改变替换数值大小，在替换字符串中输入另一个字符串，输出簇中数值和字符串发生相应变化(被替换)。

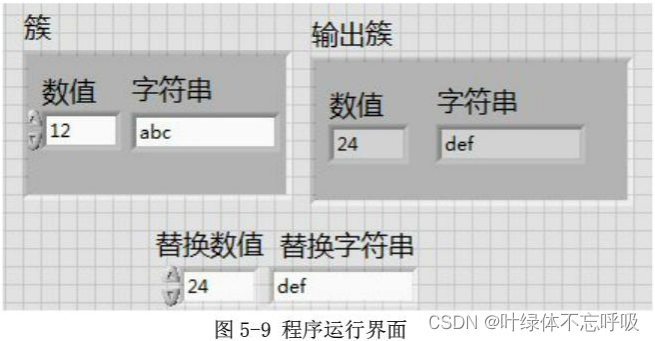

程序运行界面如图5-9所示。

例4.按照簇中所包含的数据的名称将簇分解成组成簇的各个元素。

前面板
(1)添加1个簇控件:控件选板→新式→数组、矩阵与簇→簇，标签为“簇”。
将1个数值输入控件、1个指示灯控件、1个字符串输入控件放入簇框架中。
(2)添加1个数值显示控件:控件选板→新式→数值→数值显示控件，标签改为“数值输出”。
(3)添加1个指示灯控件:控件选板→新式→布尔-→圆形指示灯，标签改为“布尔输出”。
(4)添加1个字符串输出控件:控件选板→新式→字符串与路径→字符串输出控件，标签改为“字符串输出”。

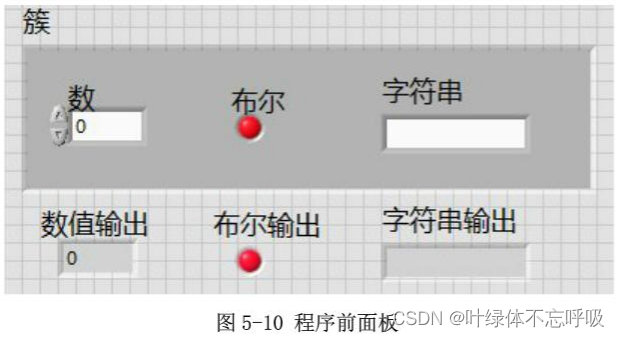

设计的程序前面板如图5-10所示。

框图程序
(1)添加1个按名称解除捆绑函数:函数选板→编程-→簇与变体→按名称解除捆绑。
(2)将簇控件与按名称解除捆绑函数的输入端口输入簇相连。
本例将按名称解除捆绑函数的输出端口设置为3个，以显示数值、布尔、字符串输出端口。
(3)将按名称解除捆绑函数的输出端口数值、布尔、字符串分别与数值输出控件、布尔输出控件、字符串输出控件相连。

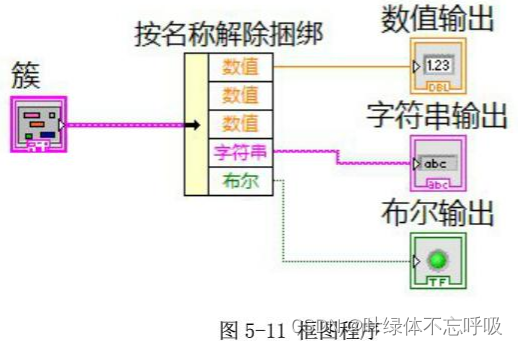

连线后的框图程序如图5-11所示。

运行程序
执行“连续运行”。在簇数据中改变数值大小、单击布尔指示灯、输入字符串,数值输出值、布尔输出值、字符串输出值发生同样的变化。

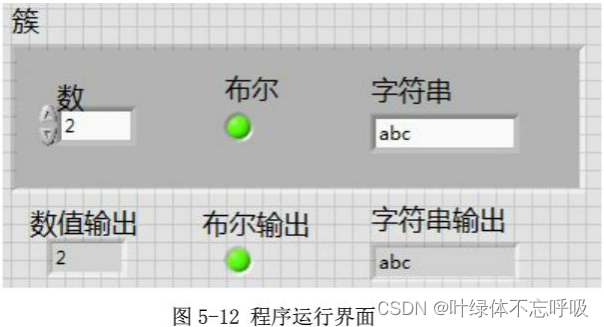

程序运行界面如图5-12所示。

例5.将输入的多个簇数据转换为以簇为元素的数组数据，并作为该函数的输出。

前面板
(1)添加1个簇控件:控件选板→新式→数组、矩阵与簇→簇，标签为“簇”。
将1个数值输入控件、1个按钮灯控件、1个字符串输入控件放入簇框架中。
(2)添加1个数组控件:控件选板→新式→数组、矩阵与簇-→数组，标签为“簇数组”。
将1个簇控件放入数组框架中，再将1个数值显示控件、1个指示灯控件和1个
字符串显示控件放入簇框架中(如果是输入控件，单击右键转换为显示控件)。
将数组成员数量设置为2列。

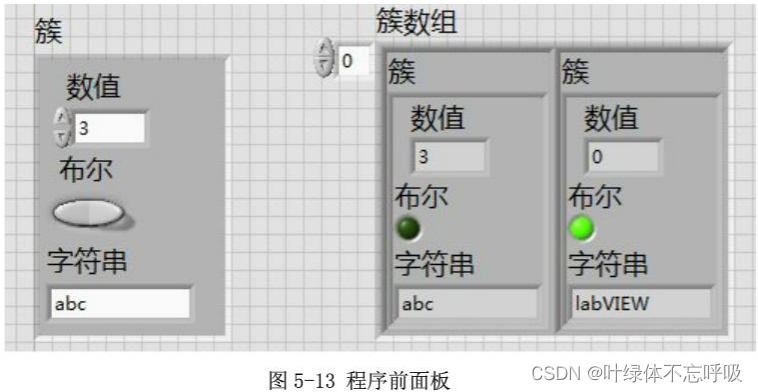

设计的程序前面板如图5-13所示。

框图程序
(1)添加1个创建簇数组函数:函数选板→编程→簇与变体→创建簇数组，将输入端口设置为2个。
(2)添加1个簇常量:函数选板→编程-→簇与变体→簇常量。
往簇常量中添加1个数值常量(值为0)、1个布尔常量和1个字符串常量(值为
LabVIEW)。
(3)将簇控件与创建数组的输入端口组件元素相连。
(4)将簇常量与创建簇数组的输入端口组件元素相连。
(5)将创建簇数组的输出端口簇数组与簇数组控件相连。

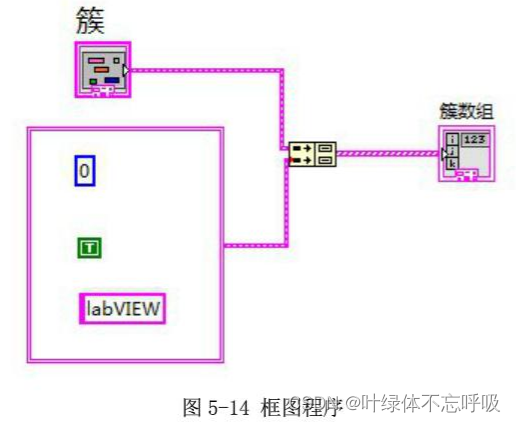

连线后的框图程序如图5-14所示。

运行程序
执行“连续运行”。本例中，前面板中的簇数据与框图程序中的簇常量构成一个簇数组。

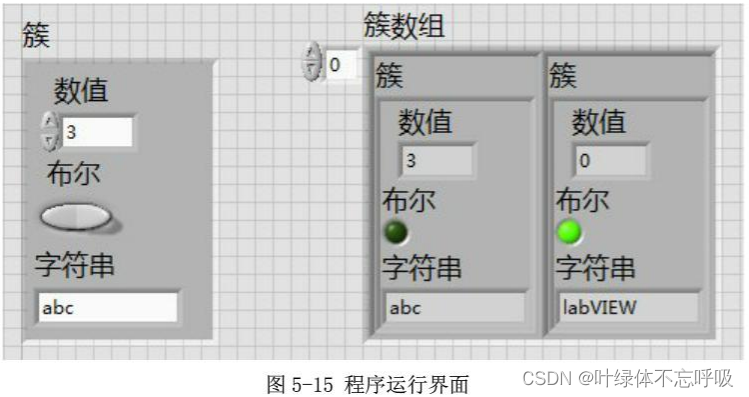

程序运行界面如图5-15所示。

例6.从输入的多个一维数组中依次取值，按照索引值重新构成一个新的簇数组，构成簇数组的长度和最小的一维数组的长度相同。

前面板
添加1个数组控件:控件选板→新式→数组、矩阵与簇-→ 数组,标签为“数组”。
将1个簇控件放入数组框架中,再将1个数值显示控件和1个字符串显示控件放入簇框架中。将数组成员数量设置为4列。

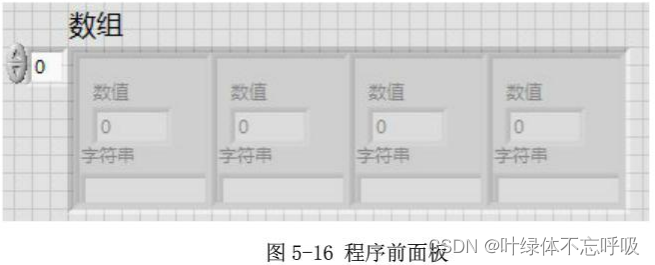

设计的程序前面板如图5-16所示。

框图程序
(1)添加1个索引与捆绑簇数组函数:函数选板→编程→簇与变体→索引与捆绑簇数组，将输入端口设置为2个。
(2)添加1个数组常量:函数选板→编程→数组→数组常量。向数组常量中添加数值常量，将列数设置为4,输入数值1、2、3、4。
(3))添加1个数组常量:函数选板→编程→数组→数组常量。向数组常量中添加字符串常量，将列数设置为4,输入数值a、b、c、d。
(4)将数值数组、字符串数组分别与索引与捆绑簇数组函数的输入端口组件数组相连。
(5)将索引与捆绑簇数组函数的输出端口簇数组与数值控件相连。

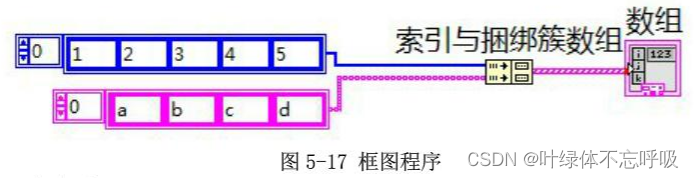

连线后的框图程序如图5-17所示。

运行程序
执行“连续运行”。本例数组中有4个簇数据，其中数值从数组常量中依次取值1、2、3、4;字符串从字符串数组常量中依次取值a、b、c、d。

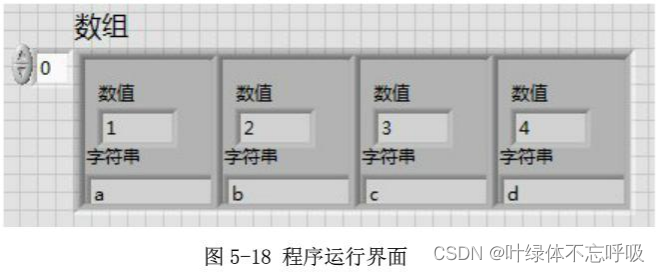

程序运行界面如图5-18所示。
