01.cubemx创建freeRTOS
实验使用平台：
- ART-PI(STM32H750XB)
- 板载ST-LINK
- STM32CubeMX 6.6.1
- KEILv5.27
- 示波器优利德UTD2102CEX+
cubemx基本配置

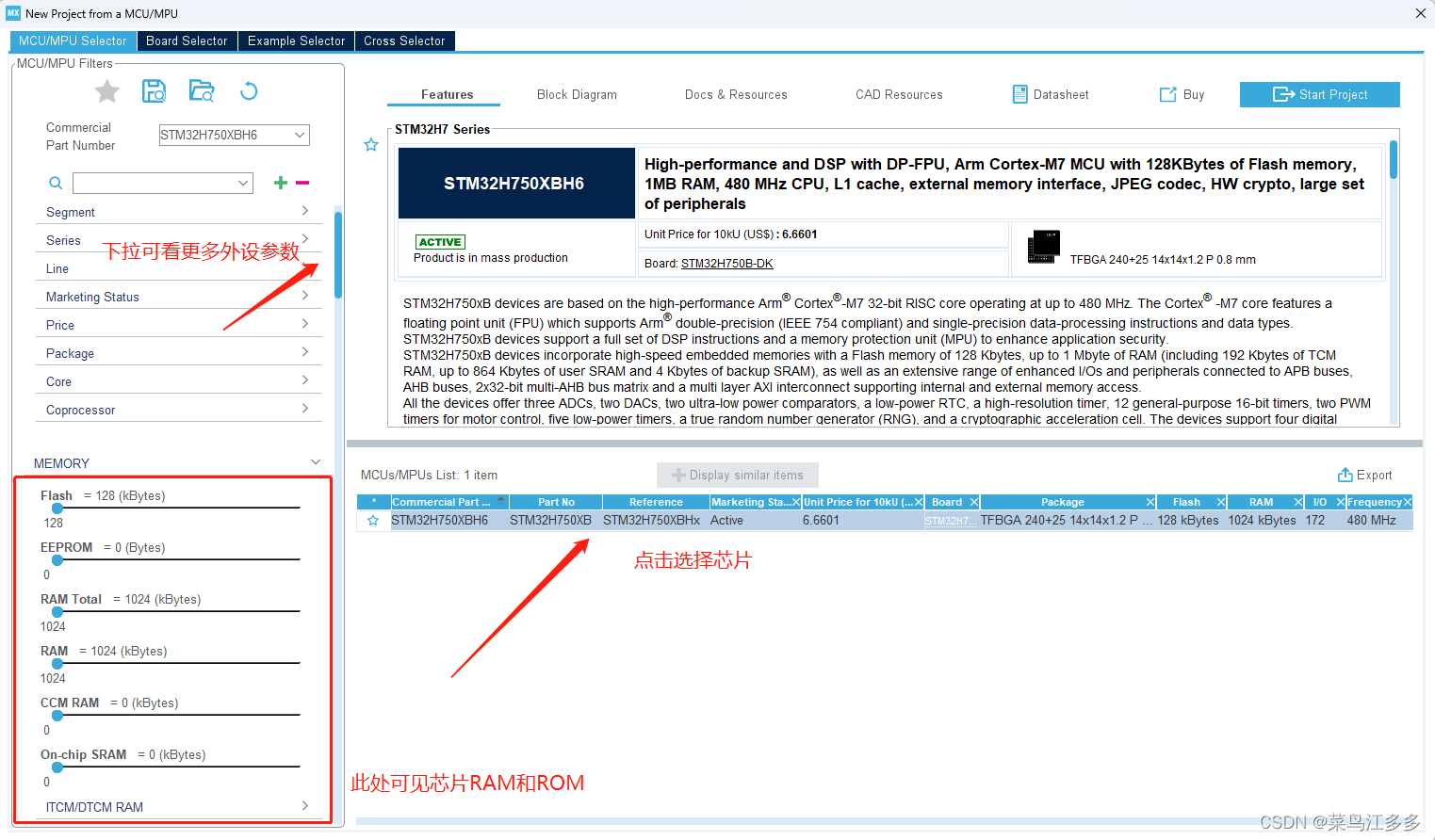

1.选择所要支持的芯片：

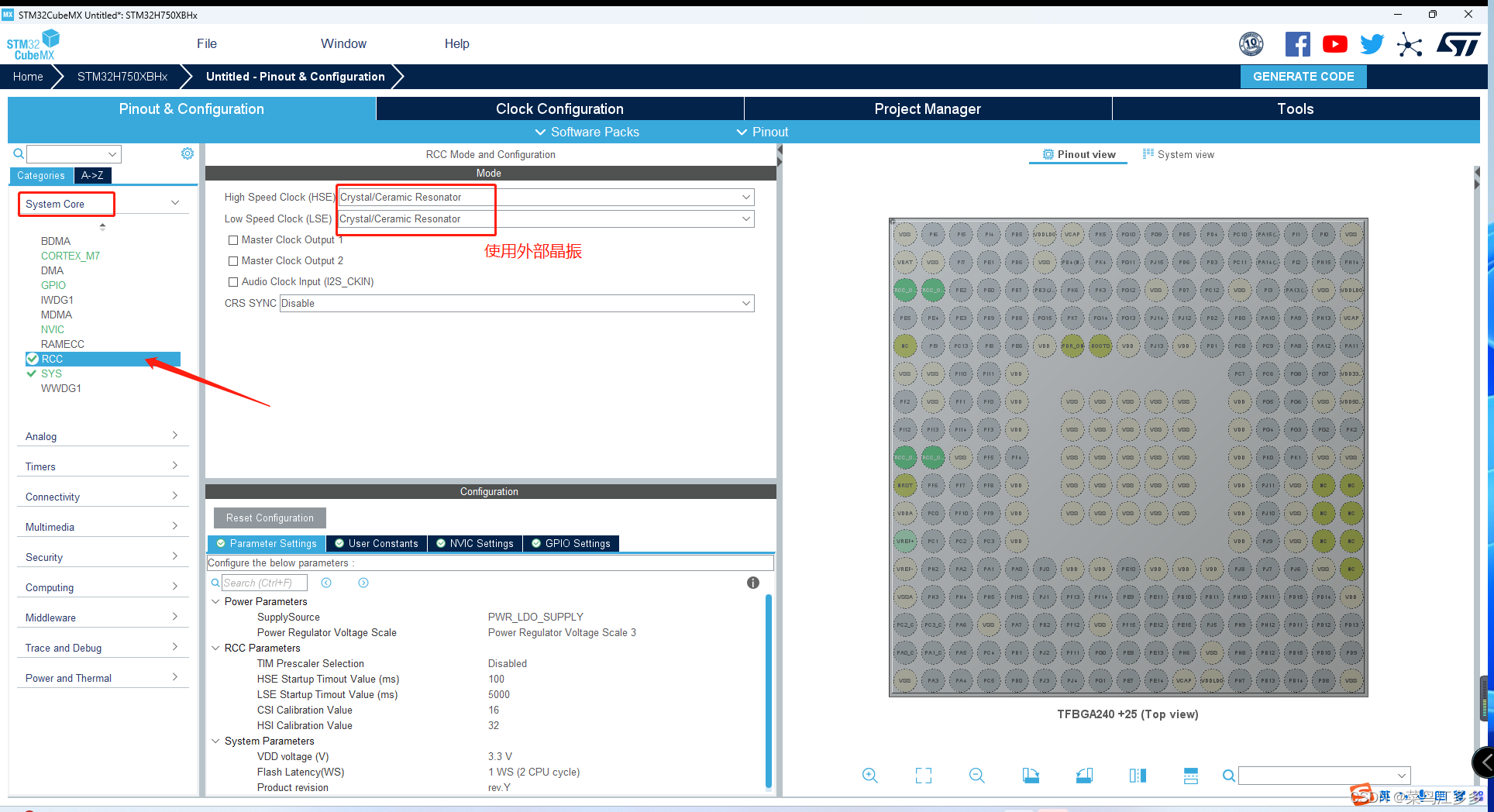

2.使用外部晶振：

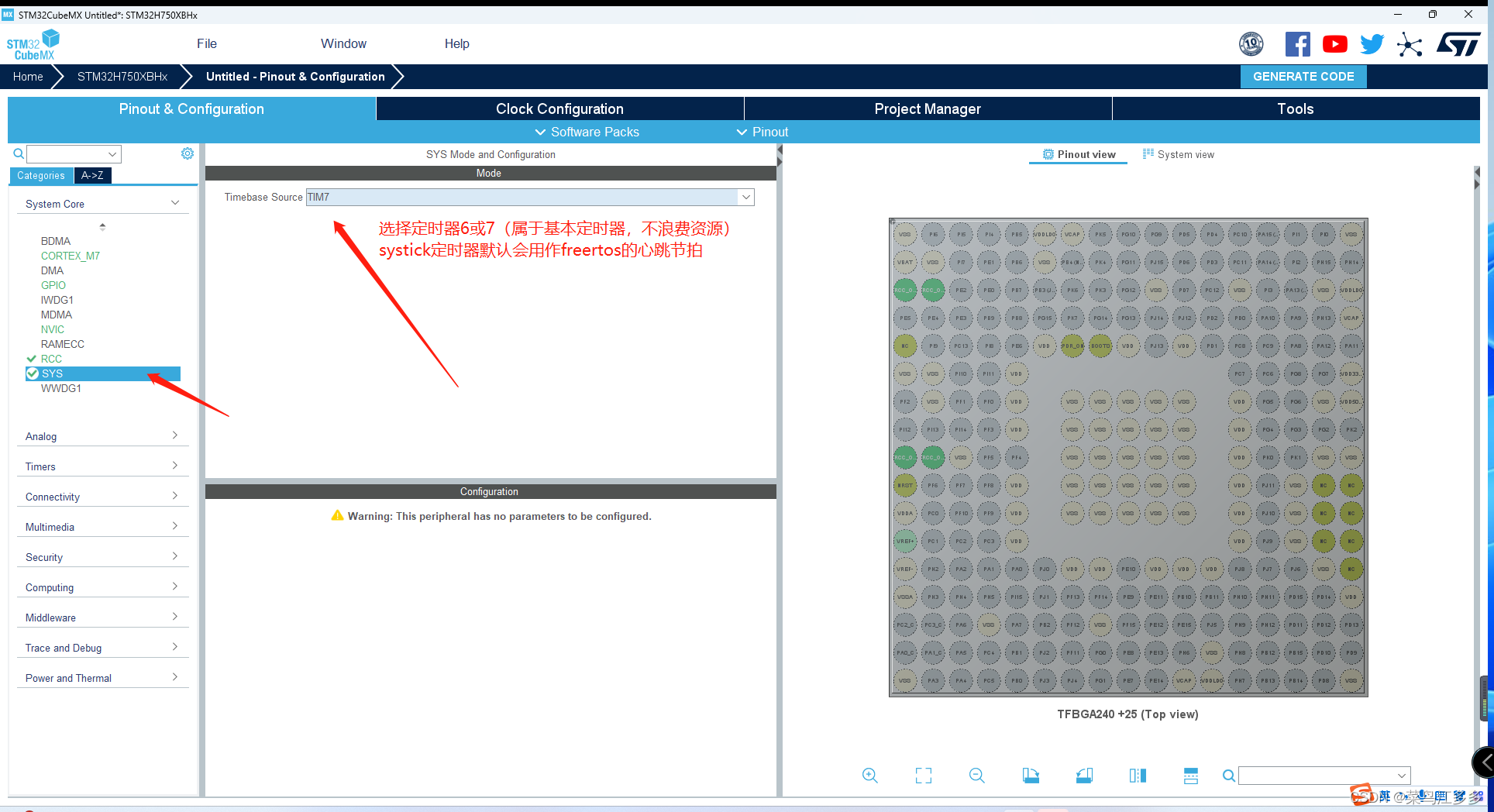

3.选择系统时基：

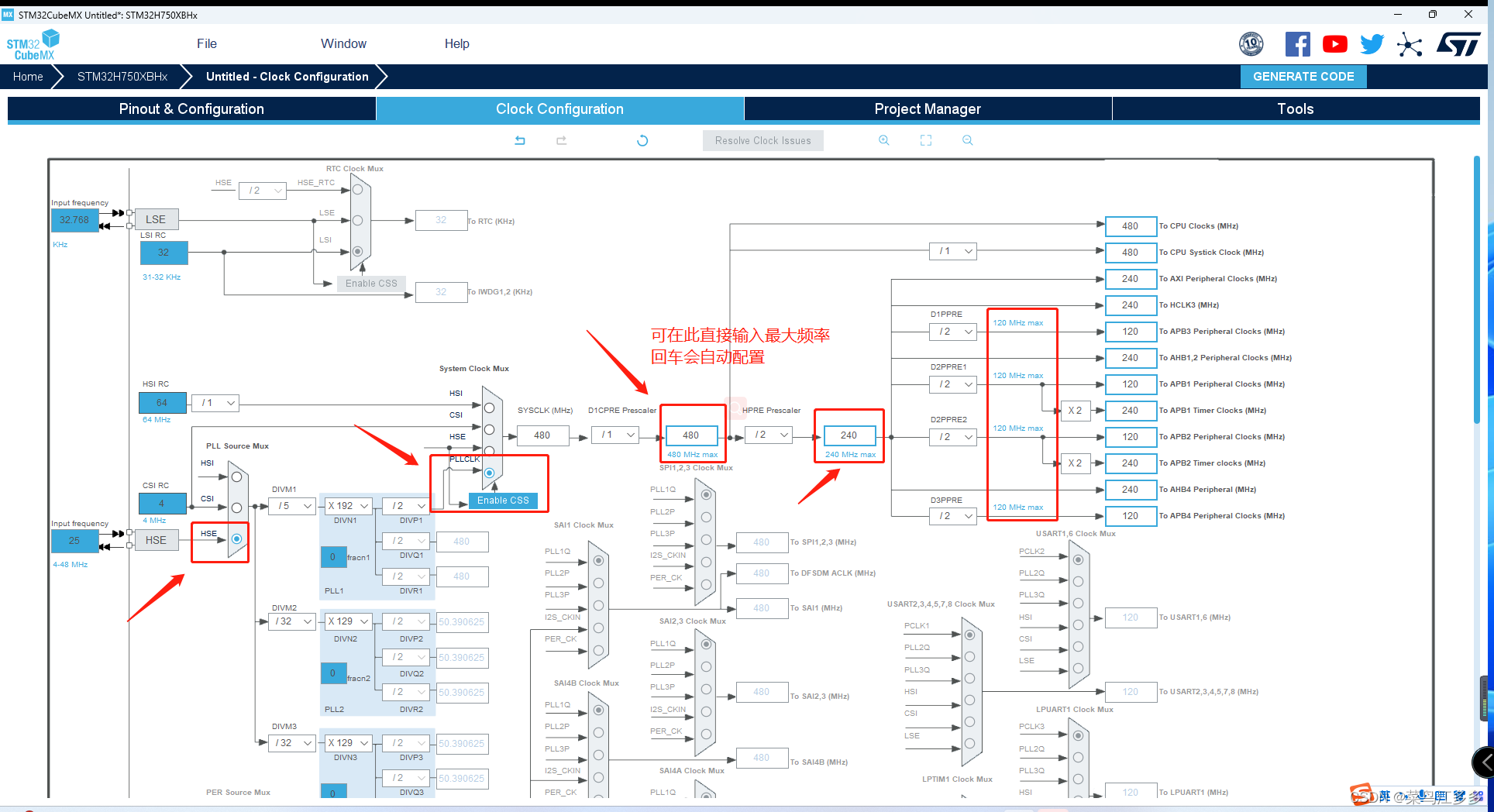

4.配置系统时钟（直接开最大）：

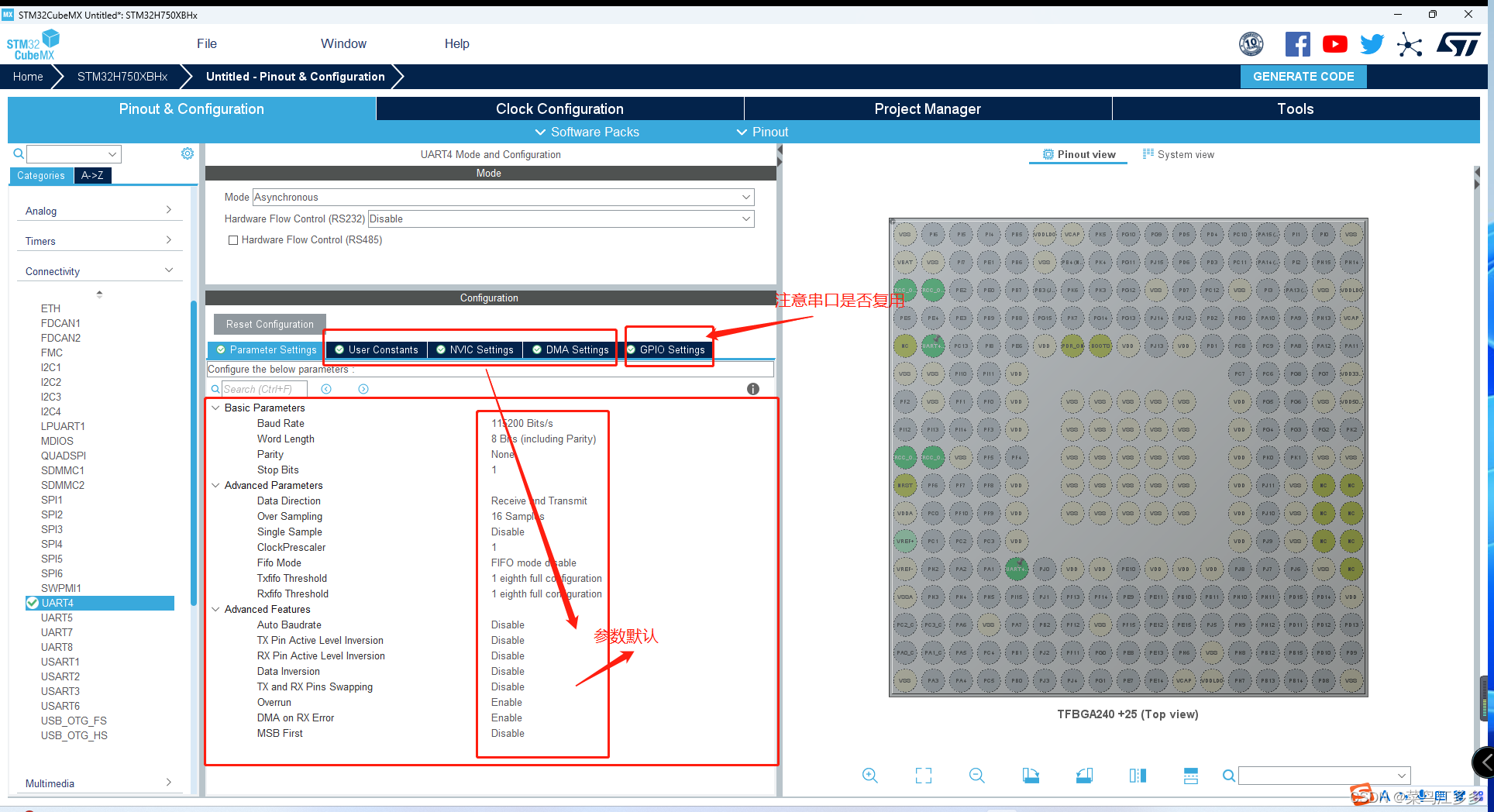

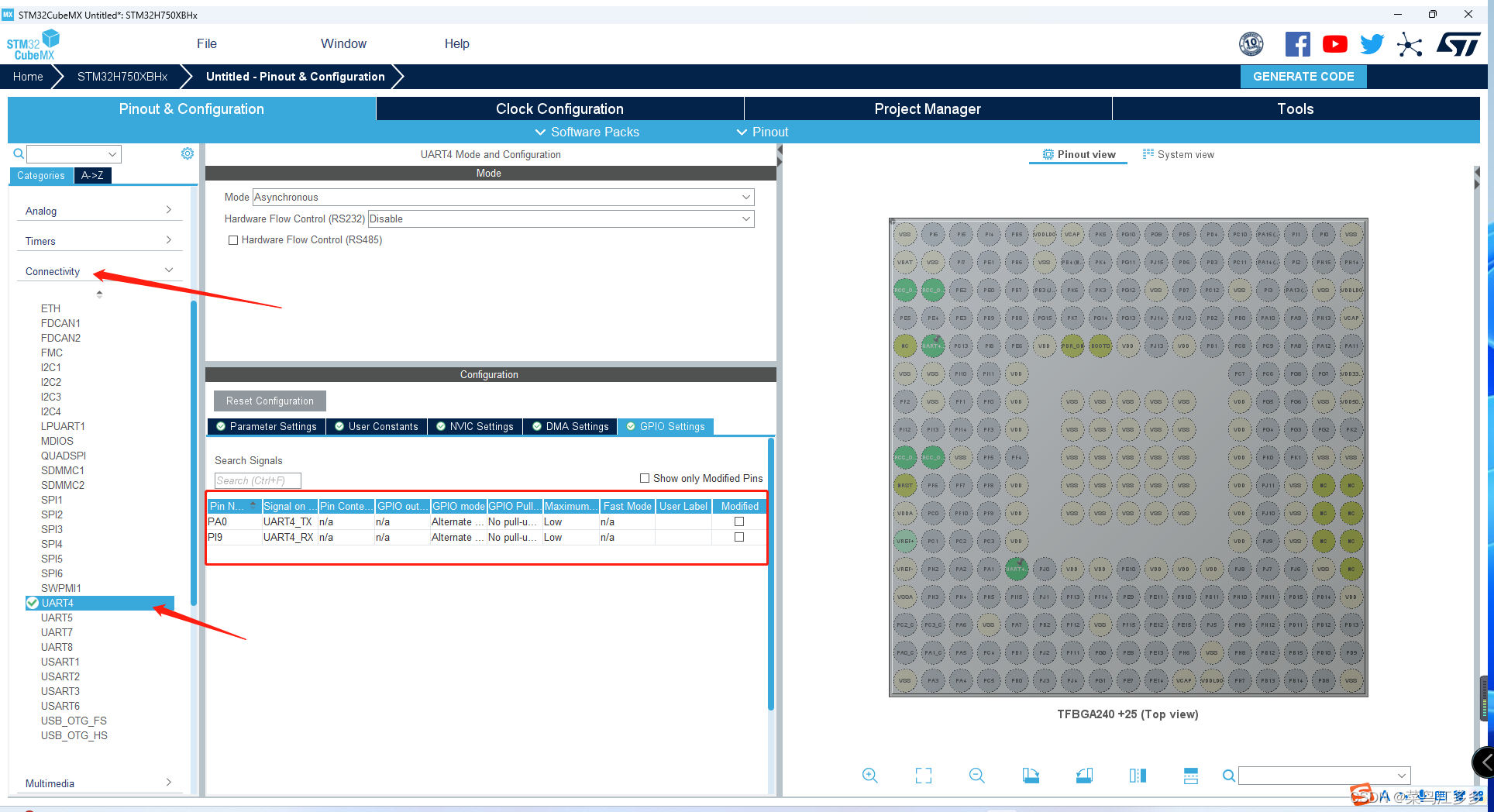

5.配置串口：
PI9 ------> UART4_RX
PA0 ------> UART4_TX

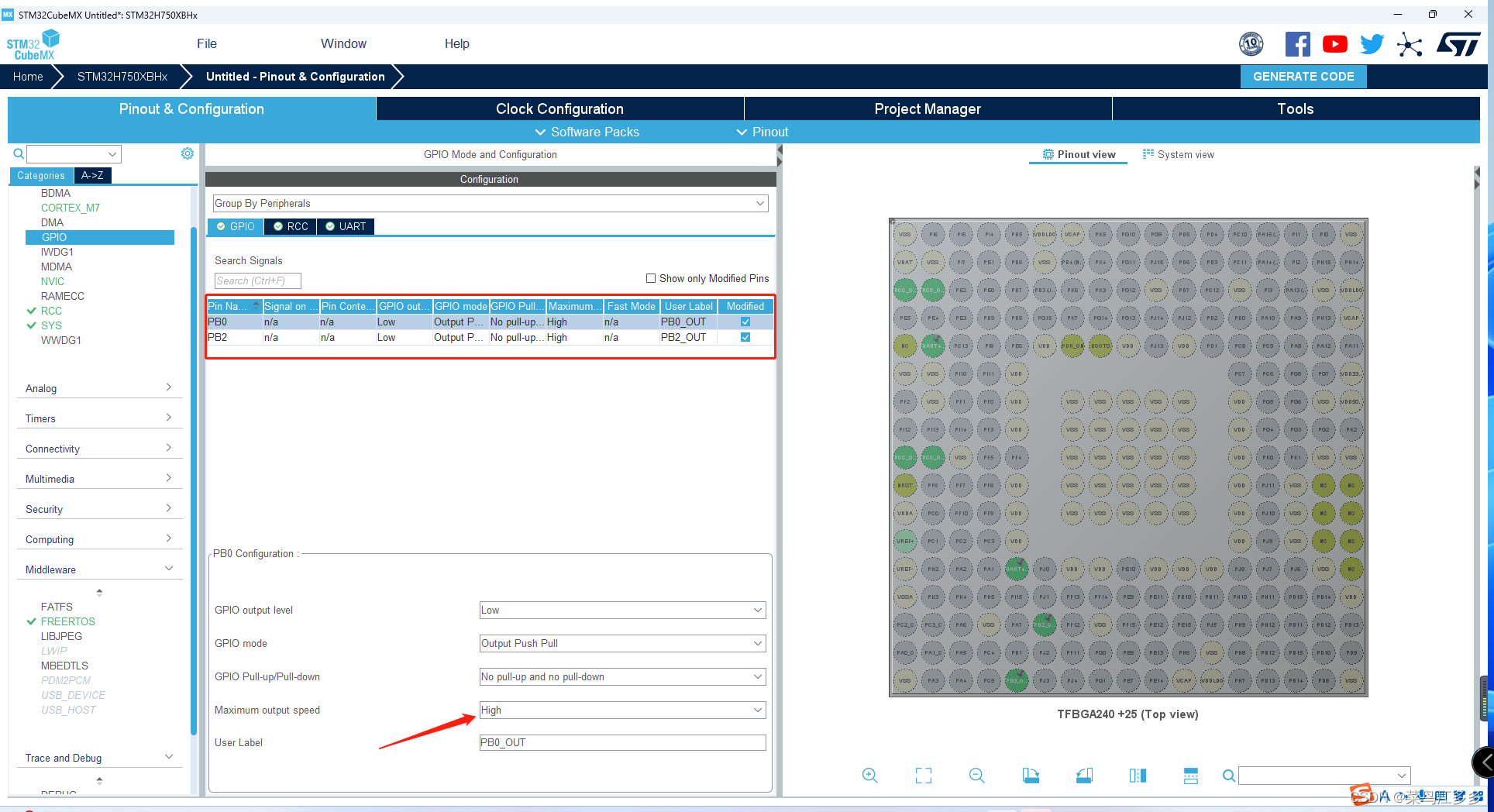

6.配置测试GPIO：
PB2 ------> OUTPUT
PB0 ------> OUTPUT
添加freertos组件

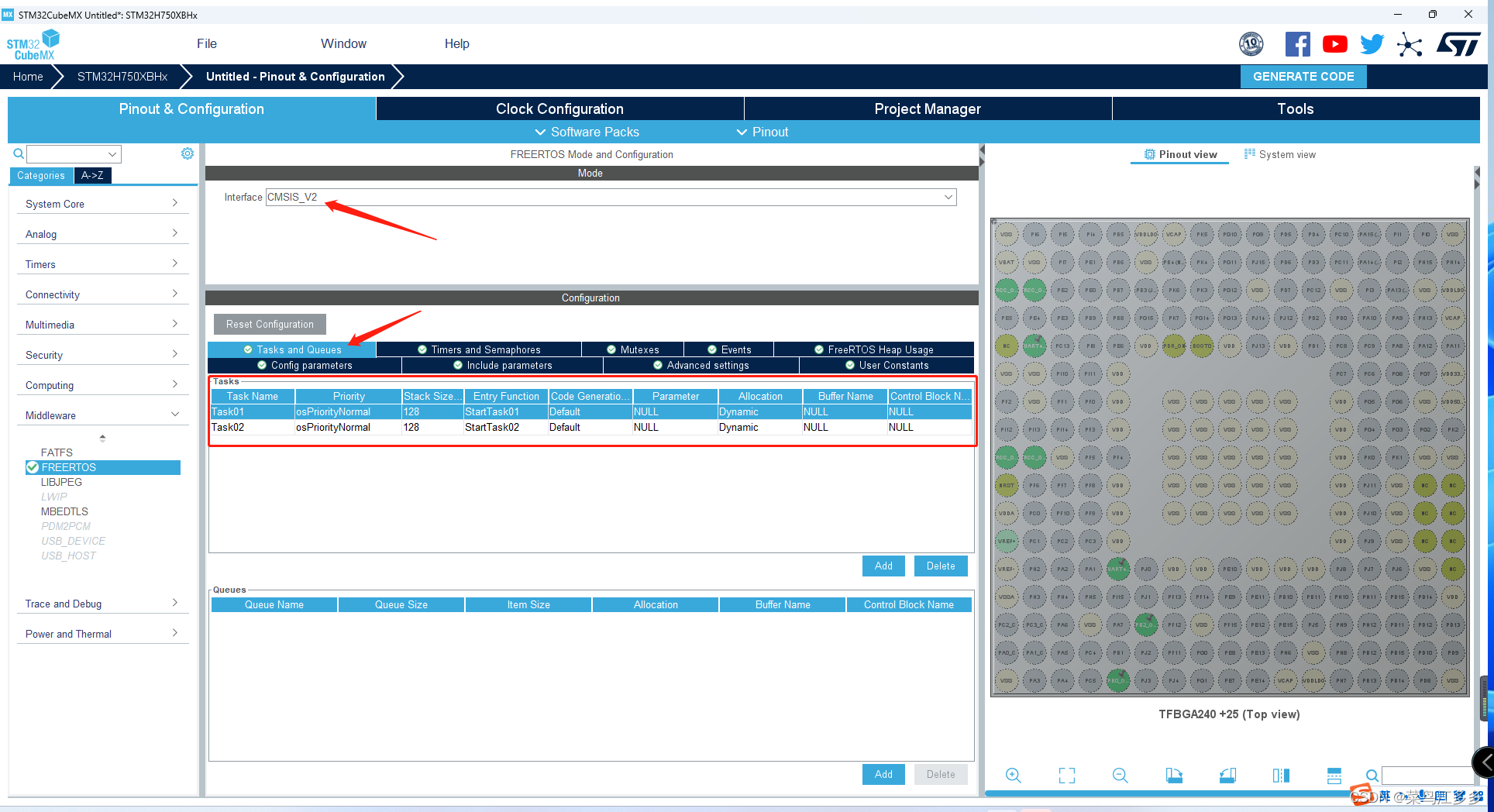

7.添加freertos组件：这里添加了两个任务，优先级相同

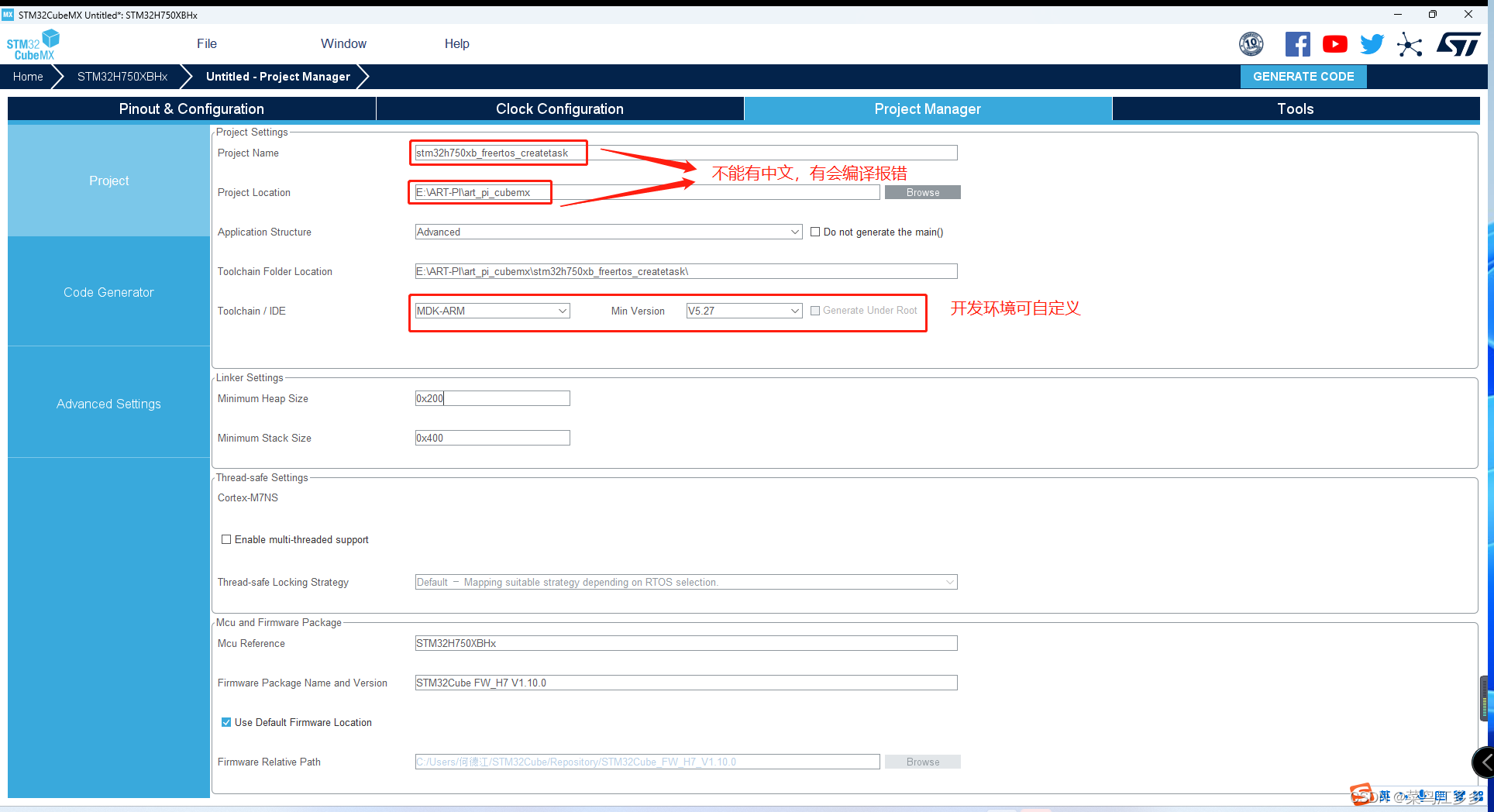

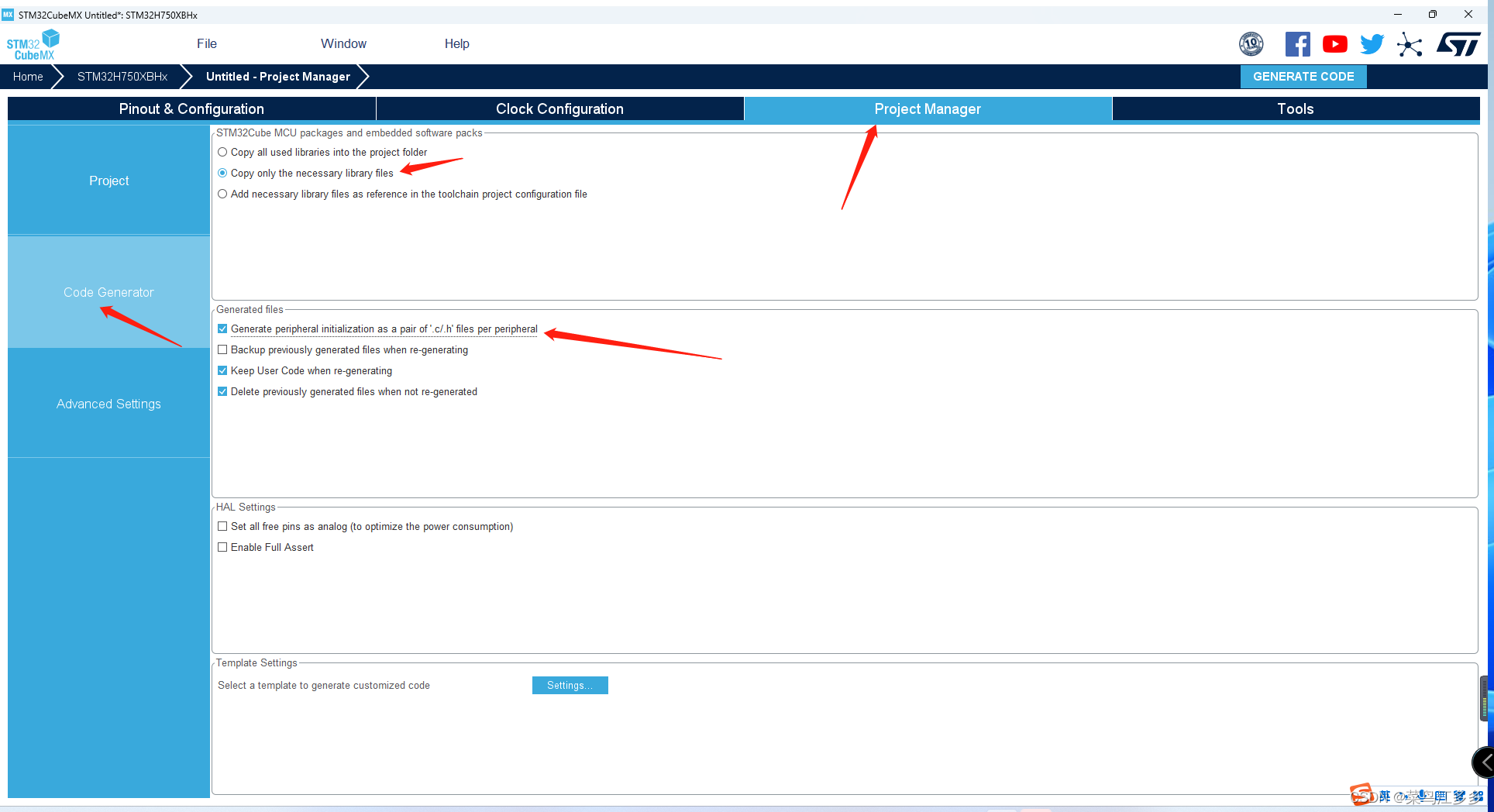

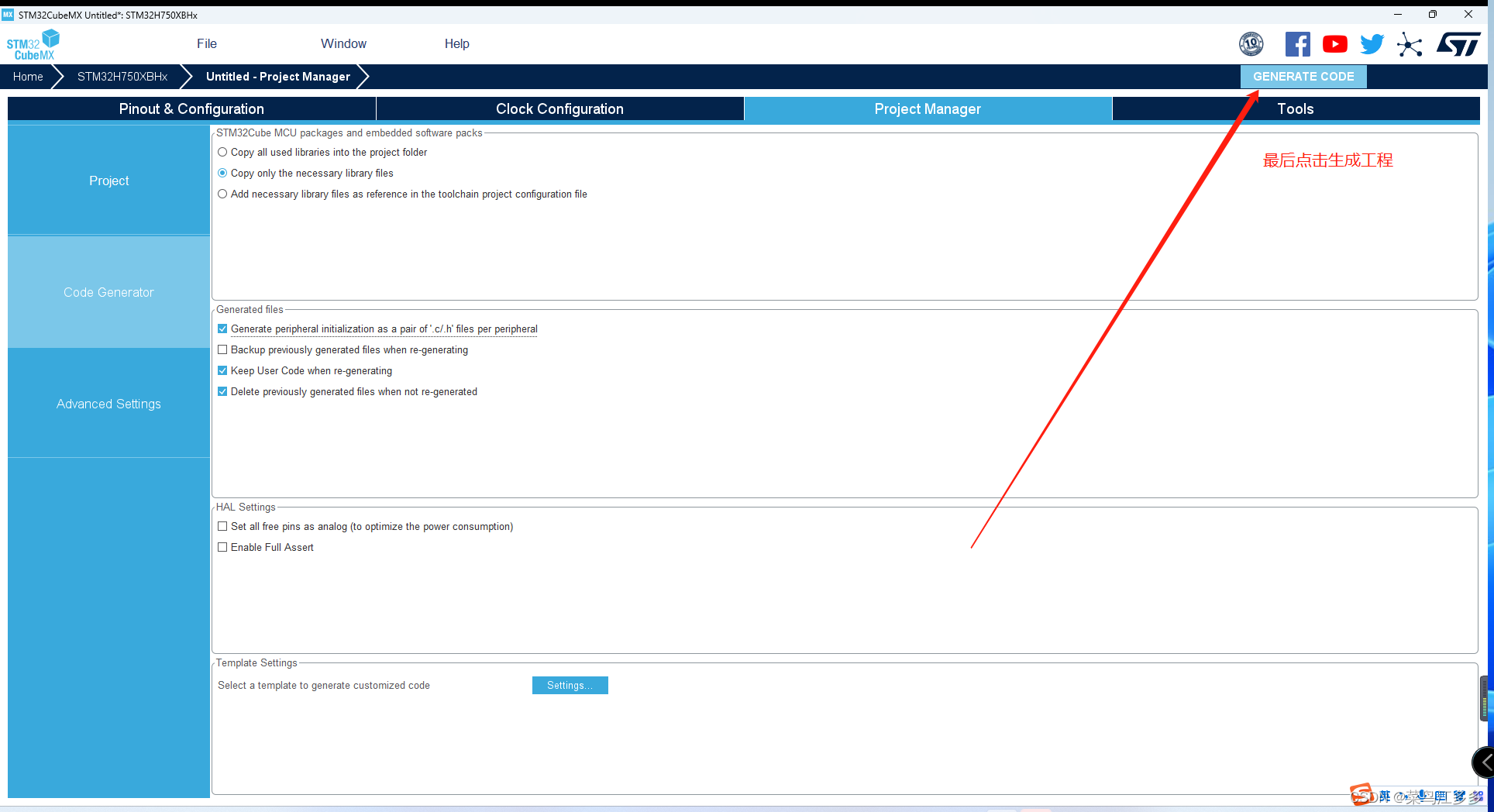

8.保存工程
生成工程之后编译下是否报错，无报错进行下一步，有报错大多都是有中文路径和中文名
添加串口功能代码
9.完善串口功能代码，以使用printf

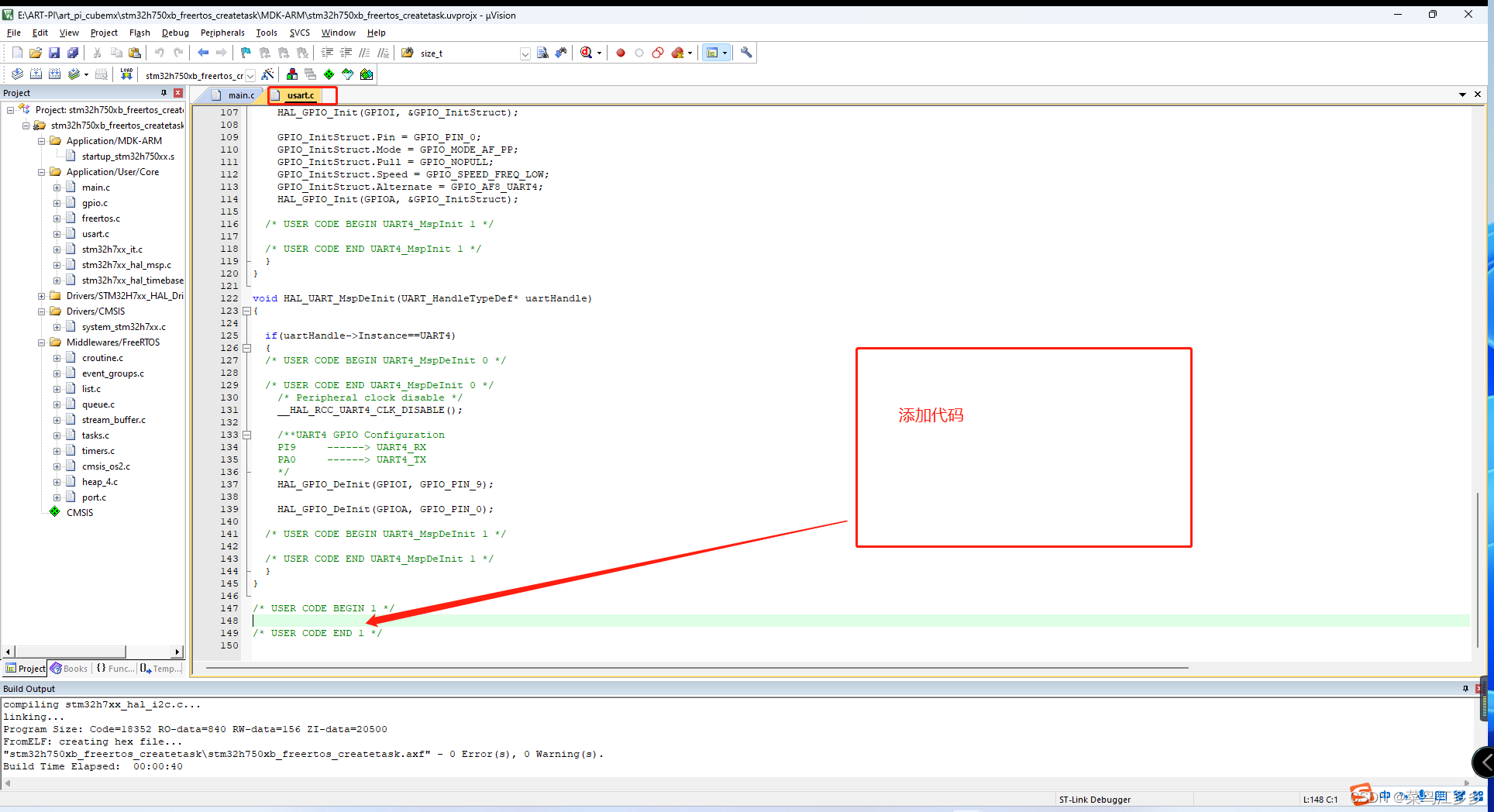

把以下代码添加进去usart.c中
/*****************************************************
*function: 写字符文件函数
*param1: 输出的字符
*param2: 文件指针
*return: 输出字符的ASCII码
******************************************************/
int fputc(int ch, FILE *f)
{HAL_UART_Transmit(&huart4, (uint8_t*)&ch, 1, 10);return ch;
}/*****************************************************
*function: 读字符文件函数
*param1: 文件指针
*return: 读取字符的ASCII码
******************************************************/
int fgetc(FILE *f)
{uint8_t ch = 0;HAL_UART_Receive(&huart4, (uint8_t*)&ch, 1, 10);return (int)ch;
}/** 添加如下代码，则不需要在工程设置中勾选Use MicroLIB
*/#pragma import(__use_no_semihosting)struct __FILE
{int a;
};FILE __stdout;
FILE __stdin;
void _sys_exit(int x)
{}

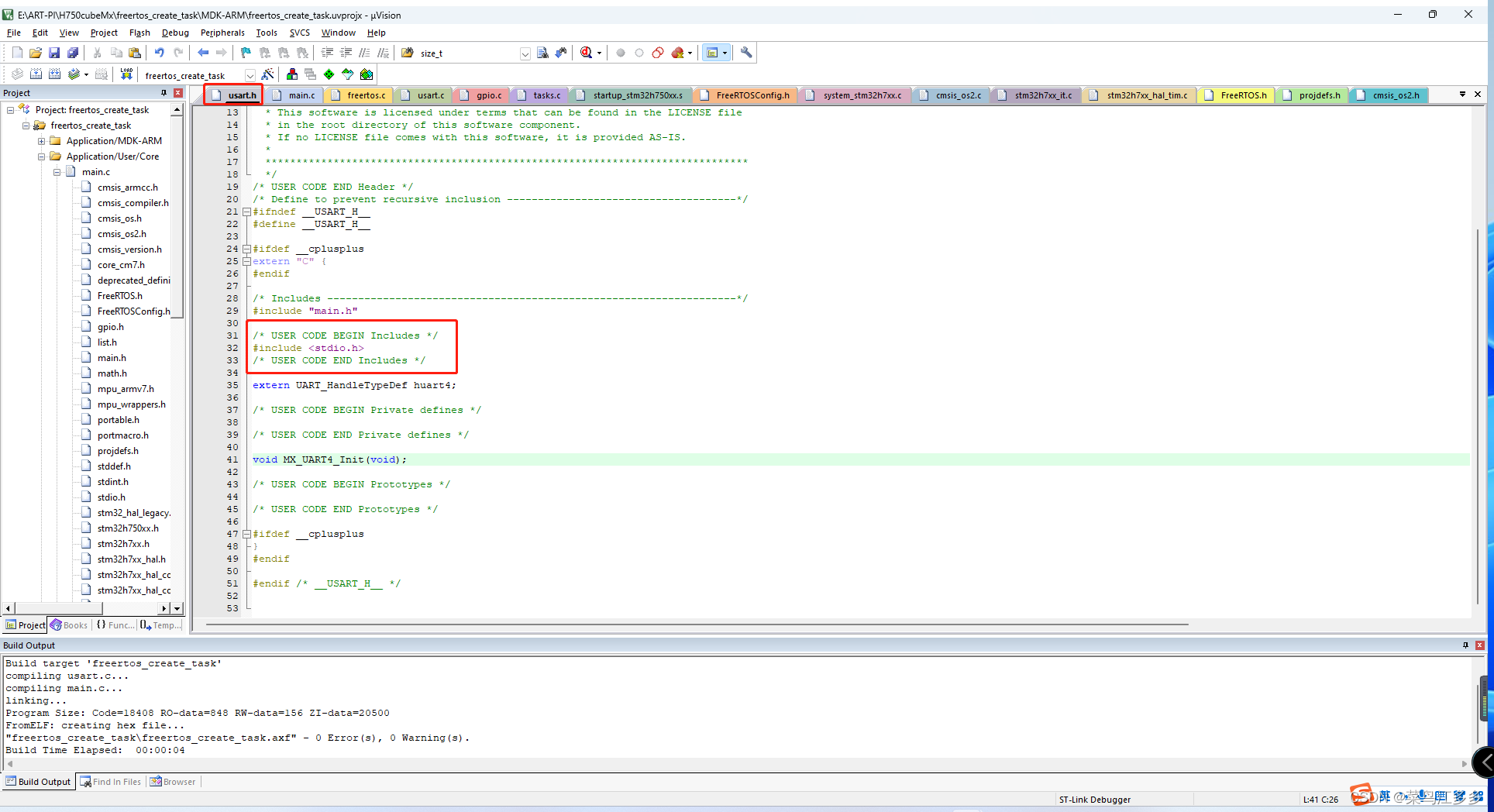

添加进去之后编译会报错，还需要在usart.h中添加头文件
#include
如下：
这时候我们就可以在任务中直接使用printf了
测试所创建的任务

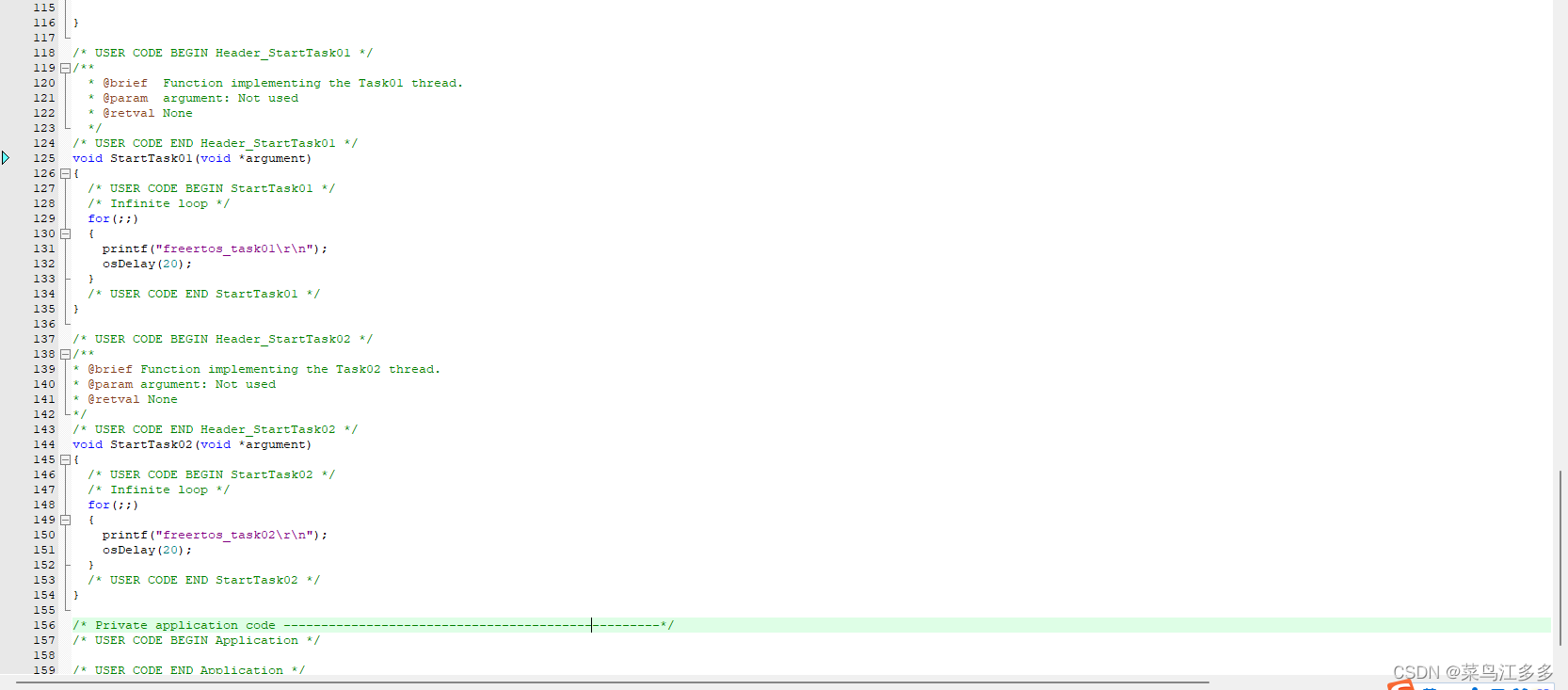

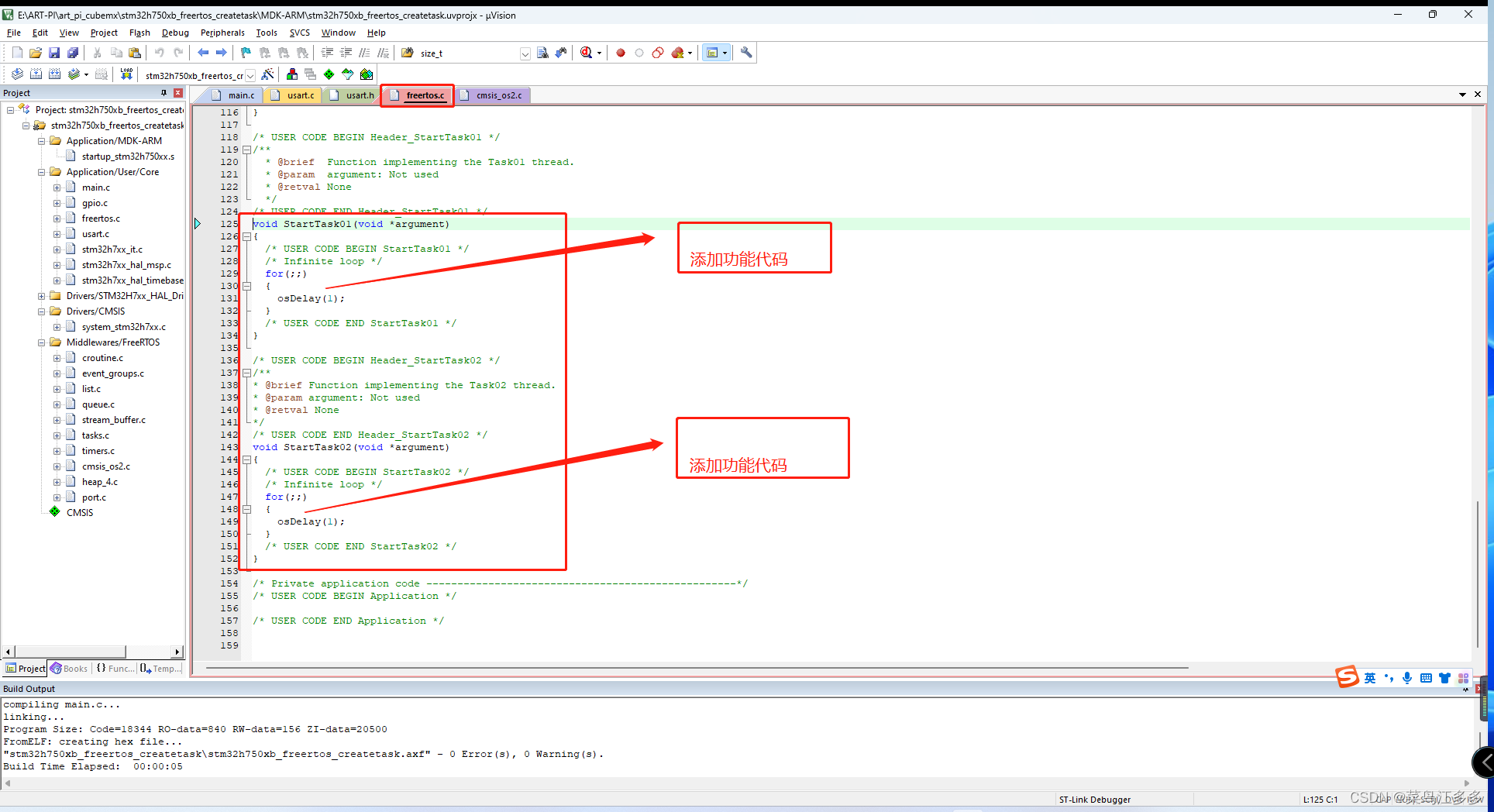

10.在freertos.c中以下位置添加测试代码printf
如下，这里添加了一个串口打印并更改了阻塞时间20个心跳节拍

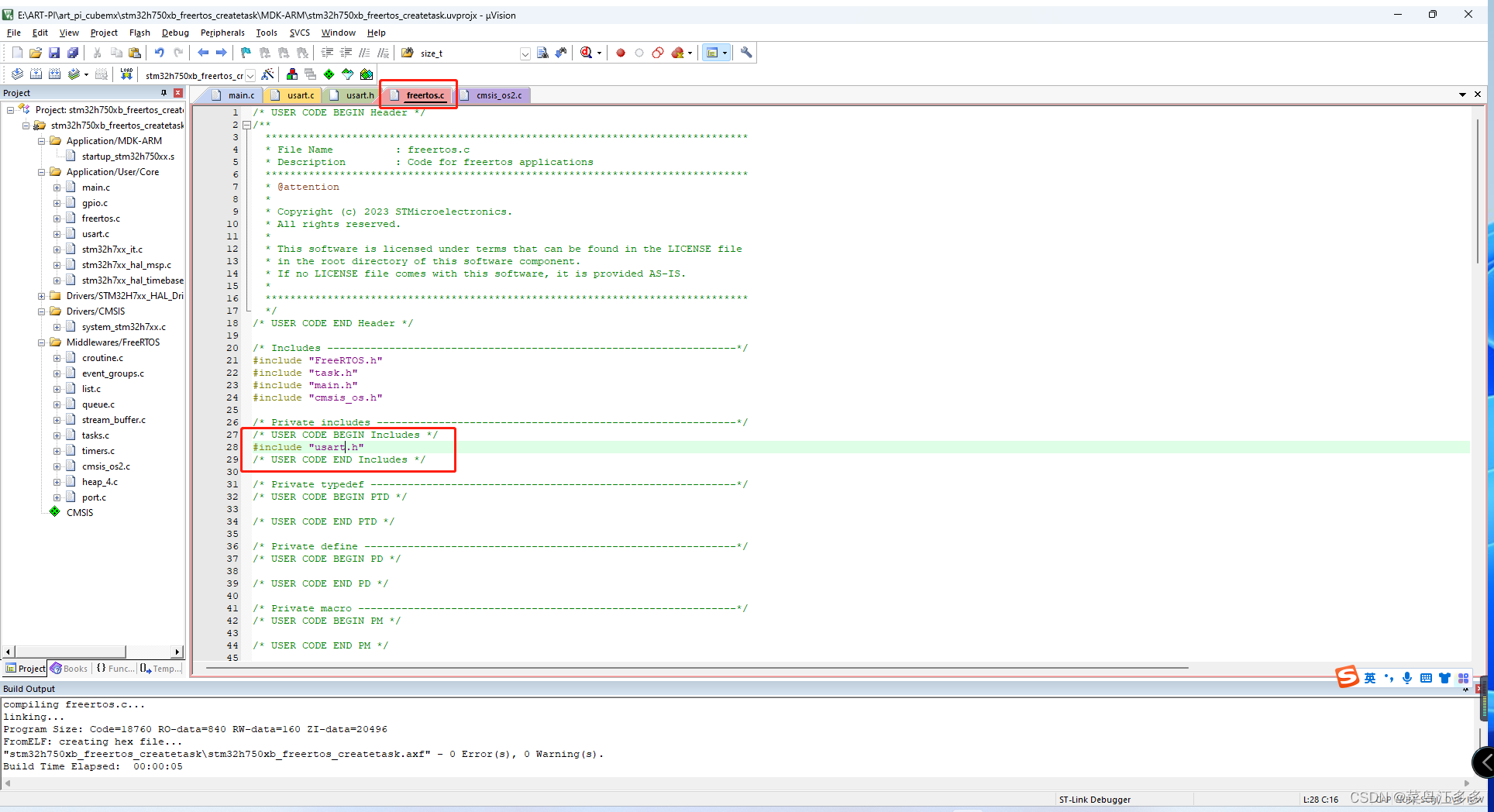

并在freertos.c添加usart.h如下：
烧录运行

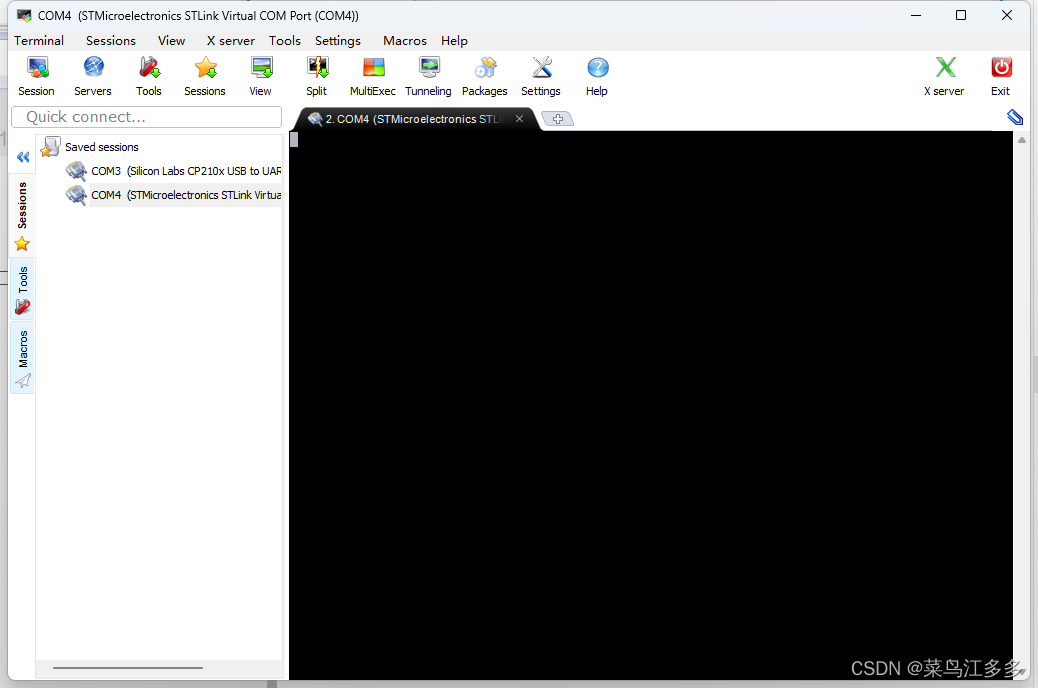

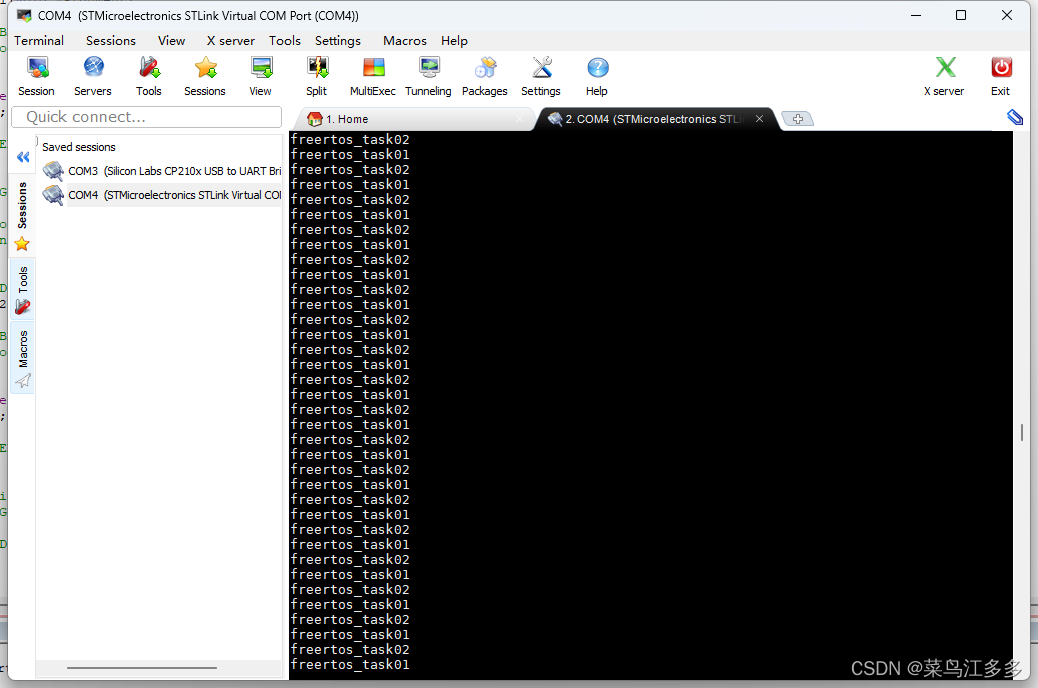

11.打开串口软件，烧录查看串口打印信息
最后编译完成就可以烧录了，烧录之前先连接好串口，打开串口软件
接着烧录看串口信息
以上可以看出任务1任务2交替执行，但为了严谨需要对freertos时间片进行验证，看看时钟配置是否存在错误，freertos的时间轮转在默认配置下是1ms
心跳节拍验证
12.将两个任务的代码进行稍微修改：
如下：
/*** @brief Function implementing the Task01 thread.* @param argument: Not used* @retval None*/
/* USER CODE END Header_StartTask01 */
void StartTask01(void *argument)
{/* USER CODE BEGIN StartTask01 *//* Infinite loop */for(;;){HAL_GPIO_WritePin(GPIOB, PB0_OUT_Pin, GPIO_PIN_SET);osDelay(1);HAL_GPIO_WritePin(GPIOB, PB0_OUT_Pin, GPIO_PIN_RESET);osDelay(1);}/* USER CODE END StartTask01 */
}/* USER CODE BEGIN Header_StartTask02 */
/**
* @brief Function implementing the Task02 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTask02 */
void StartTask02(void *argument)
{/* USER CODE BEGIN StartTask02 *//* Infinite loop */for(;;){HAL_GPIO_WritePin(GPIOB, PB2_OUT_Pin, GPIO_PIN_RESET);osDelay(1);HAL_GPIO_WritePin(GPIOB, PB2_OUT_Pin, GPIO_PIN_SET);osDelay(1);}/* USER CODE END StartTask02 */
}

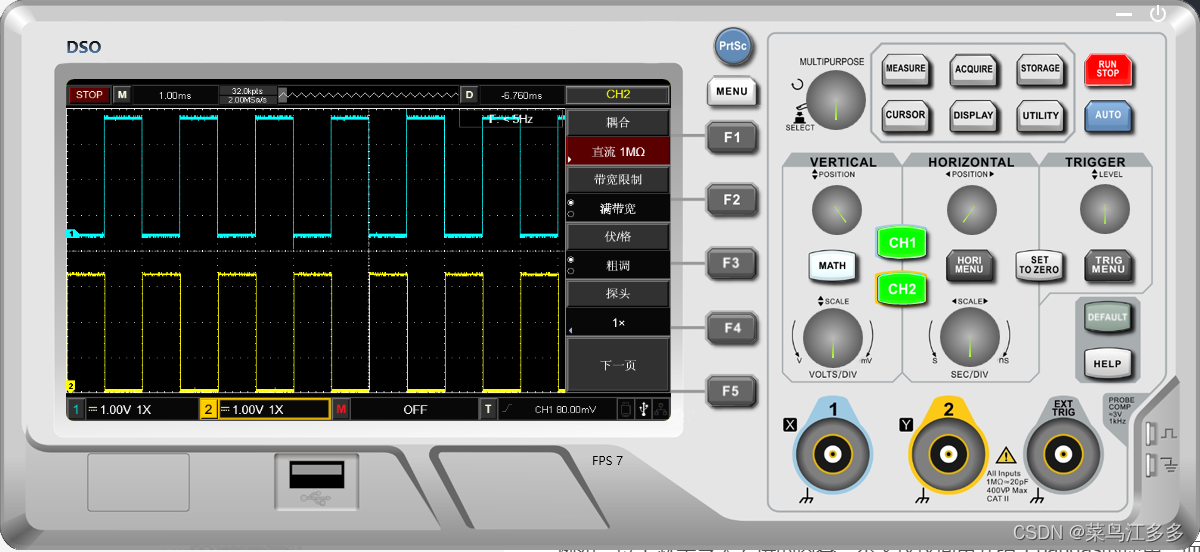

编译烧录到示波器中如下：
代码逻辑与示波器捕获到的时间一致，两个为互补信号
源码地址
Github:
