为了满足各行各业的不同需求，工程师们开发了广泛的固态继电器类型。其中包括可用于交流或直流负载电压的继电器、具有特殊功能的继电器等。本文给您介绍了不同类型的 SSR 大致可分为以下几类：

1.按输入/输出划分的固态继电器类型

固态继电器的类型可以按其输入/输出功率类型进行分组，即它们是否设计用于交流或直流负载电压。此类别中的 SSR 类型包括直流-交流、直流-直流、交流-直流和交流/直流到交流类型：

直流到交流固态继电器

此类型使用直流输入电压来控制交流负载电压。这些 SSR 类型仅适用于交流输出电源。为了确保极性没有反转，直流到交流固态继电器通常在其电路中配备保护二极管。

直流到直流固态继电器

这种类型的继电器使用直流输入电压来控制直流负载电压，主要由IGBT和MOSFET组成。同样，继电器只能允许电流沿一个方向流动。就像上面的类型一样，使用二极管来确保这一点。

交流到直流固态继电器

AC-DC 固态继电器使用交流输入电压来控制直流负载电压。由于交流电流可以改变方向，这种类型的继电器使用整流器将交流输入转换为直流。这是光电耦合器可以使用的控制信号类型。

交流/直流到交流固态继电器

AC/DC 到 AC 类型的固态继电器专为同时使用交流和直流电压而设计。为此，它带有用于直流和交流输入的单独端子以及前面提到的整流电路。

2.按输出功率划分的固态继电器类型

输出功率是可用于对不同类型的固态继电器进行分类的另一个因素。输出功率是负载电路提供的电流类型。这些继电器包括：

直流固态继电器

顾名思义，这种类型的继电器仅用于开关使用直流电 （DC） 运行的负载电源。因此，DC SSR 不适合（也不能使用）需要交流电 （AC） 的负载。

直流固态继电器还可以是恒流型或电阻电流型。它们的差异解释如下。

1.恒流直流 SSR：这种类型的继电器旨在满足需要特定电流水平的负载的需求。

2.电阻电流直流 SSR：另一方面，这种类型设计用于电阻负载，例如加热器，其中电流会随电压变化。

交流固态继电器

交流 SSR 与直流 SSR 完全相反，只能用于需要交流电源的负载。

这些是最常见的固态继电器类型，并且有非常广泛的子类型。

3.固态继电器的隔离方式

固态继电器中的隔离是指设备输入侧和输出侧之间的电气分离。SSR 中使用的固态继电器隔离方法主要有三种类型，即光学、变压器和干簧。

光耦合固态继电器

光隔离使用红外LED和光电晶体管来分隔继电器的输入侧和输出侧。LED发出红外光，用于激活光电晶体管，进而触发继电器的输出侧。

这些固态继电器类型可以实现非常高的隔离电压差。这使得工程师能够在不影响隔离性能的情况下设计非常紧凑的继电器。

变压器隔离式固态继电器

变压器隔离固态继电器使用高频变压器对设备的输入和输出侧进行电气隔离。变压器通常与隔离放大器耦合，以提供所需的保护水平。

基于变压器的 SSR 主要用于涉及高电流和电压的工业应用。它们还用于需要高度保护的应用。

干簧隔离式固态继电器

干簧隔离固态继电器使用密封的干簧开关作为隔离元件。干簧开关是一种开关或传感设备，由外部线圈产生的磁场激活。SSR 中的读取开关关闭晶闸管以产生开关动作。

混合固态继电器

混合 SSR 顾名思义，是两种（或多种）隔离或继电器技术的组合。本质上，它使用电磁开关和固态继电器来提供开关动作。

SSR 部分位于输入侧和输出侧。然后将它们并联连接到电磁部件。混合固态继电器结合了固态开关和机电继电器的优点，可提供卓越的性能。

例如，继电器在打开或关闭时会产生火花，并且没有触点磨损。此外，SSR 可以非常快速地切换，而继电器可以处理非常高的电流。

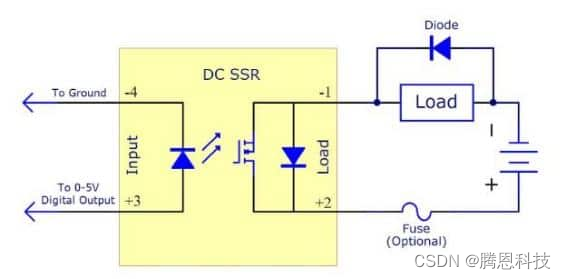

固态继电器电路示例

4.固态继电器的种类：按开关方式

不同类型的固态继电器使用不同的开关方法。本质上，这些包括常开（NO）型和常闭（NC）型。

常开固态继电器

当 SSR 处于关断状态时，常开类型的 SSR 在输入和输出之间有一个开路。电流仅在输入导通时流动，从而闭合电路并激活输出。

这种类型的 SSR 主要用于需要在电源关闭时保持安全状态的应用。例如，在急停电路中。

常闭固态继电器

另一方面，当器件处于OFF状态时，常闭固态继电器在输入和输出之间具有闭合电路。只有当输入导通时，电流才会停止流动，这会打开电路并停用输出。

5.固态继电器的安装方式

根据其安装方法，固态继电器的类型可分为以下几类：DIN导轨安装固态继电器，PCB安装固态继电器，支架安装固态继电器以及面板或表面安装类型。

DIN 导轨安装式固态继电器

顾名思义，DIN导轨安装固态继电器设计为安装在DIN导轨上。这些主要用于工业和商业应用。这种类型的SSR的优点是可以轻松安装和拆卸DIN导轨。

印刷电路板安装固态继电器

PCB 安装固态继电器设计为直接安装在印刷电路板 （PCB） 上。它们主要用于消费和工业应用，是插座安装或插入式。PCB固态继电器可以非常紧凑，这使其成为空间受限应用的理想选择。

支架安装式固态继电器

安装在支架上的固态继电器安装在金属支架上。它们也称为法兰安装继电器，因为它们通常具有用于安装目的的法兰。这些类型的 SSR 主要用于空间不受约束的情况。

面板安装式固态继电器

面板安装固态继电器类型设计用于安装在面板上，也称为表面安装继电器。由于体积小，它们主要用于消费和工业应用。

结论

不同类型的固态继电器设计成许多不同类型的继电器。这样就可以找到专门为特定应用程序构建的。有鉴于此，在选择 SSR 之前，仔细考虑应用程序的具体要求非常重要。了解这些继电器的不同类型的及其特定特性也同样重要，如本文所述。
