终端节点服务

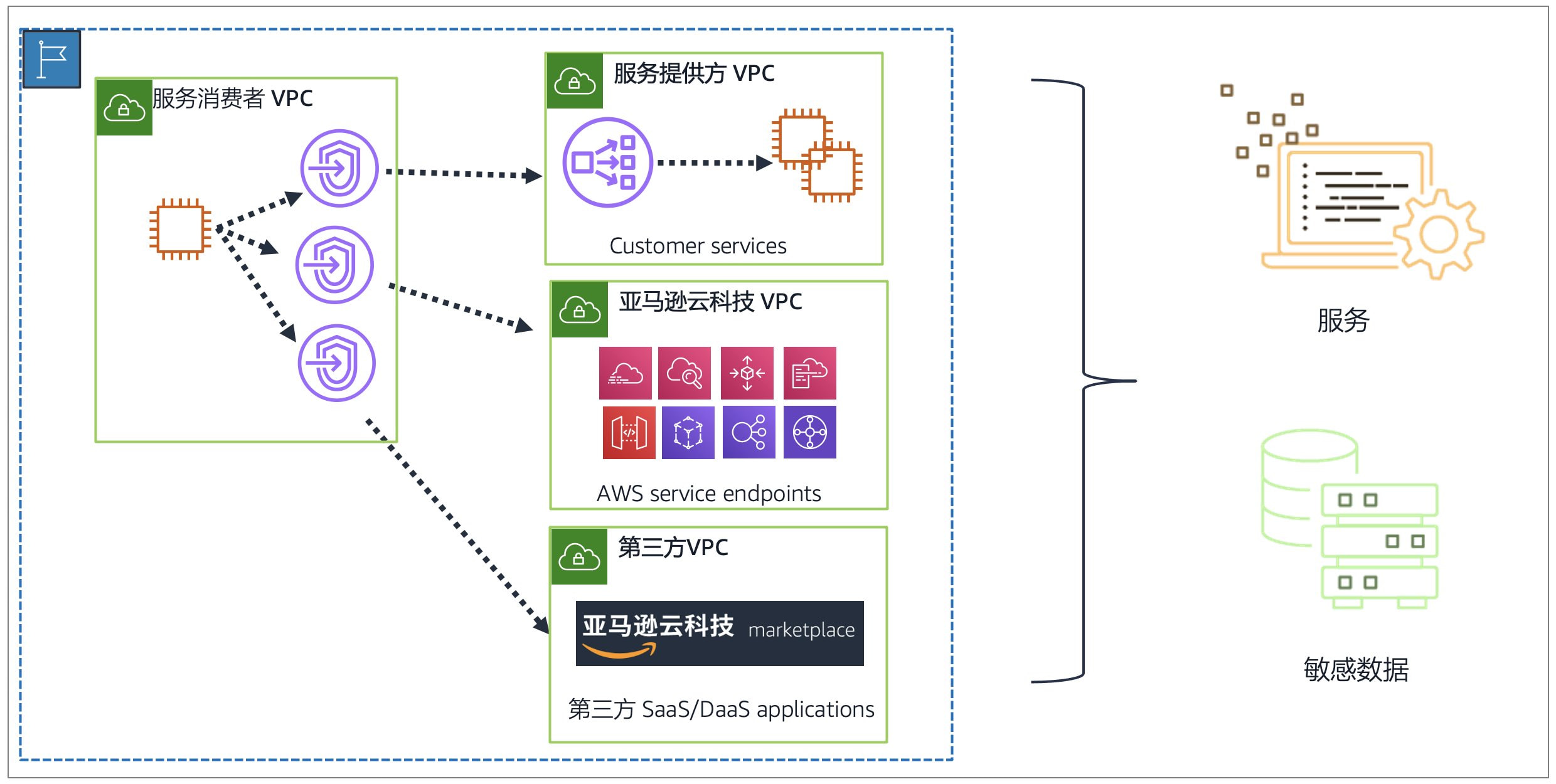

终端节点基于Amazon PrivateLink技术实现，在不使用nat，igw和dx等服务的情况下，提供跨vpc和账号的私密访问。

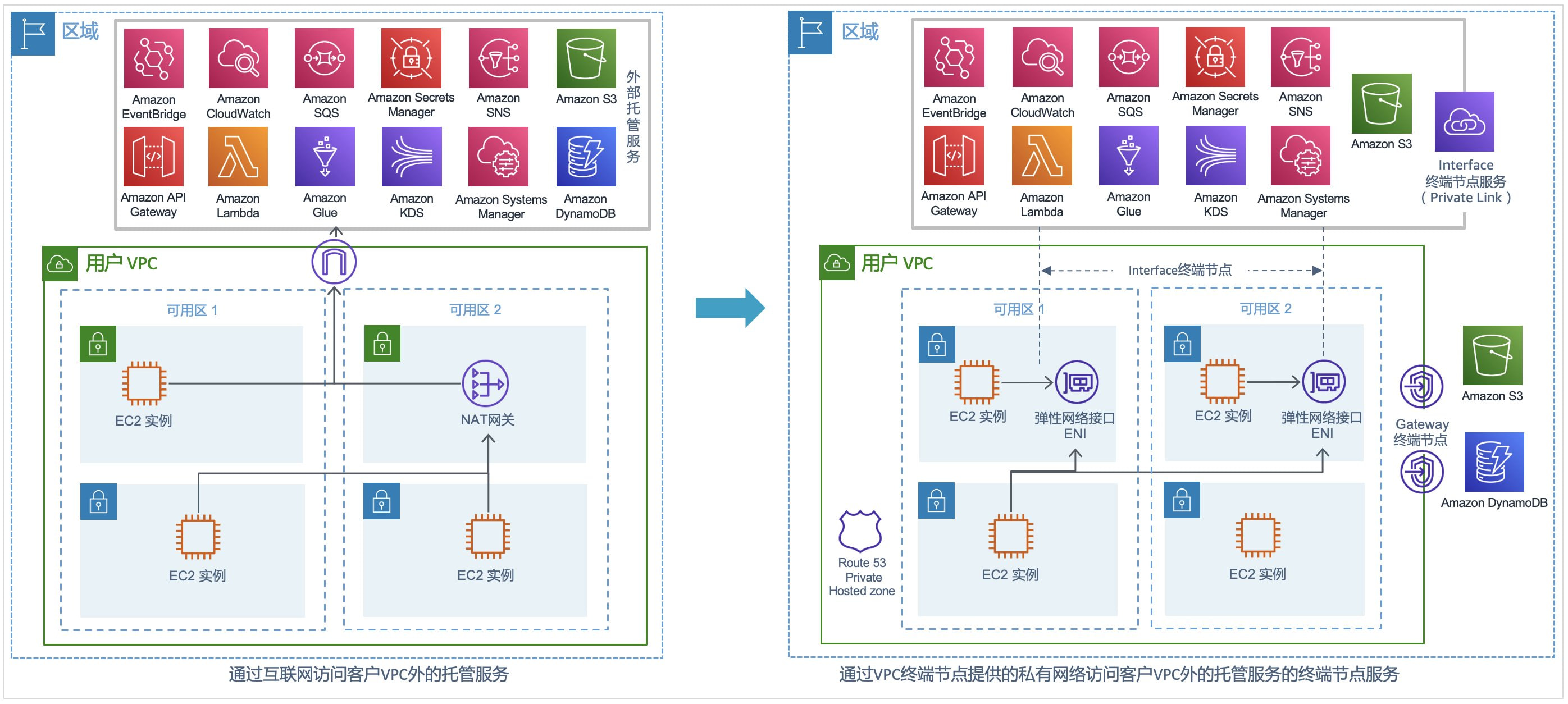

在私有子网中我们可以使用aws服务终端节点访问aws服务，而无需配置nat网关和igw。终端节点分为以下两种

• 网关终端节点，网关终端节点通过配置路由控制vpc中访问aws服务的流量。目前只支持s3和dynamodb

  https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/vpce-gateway.html

• 接口终端节点，接口终端节点会在指定vpc的指定子网中创建eni接口，之后vpc中的应用通过该eni网卡访问aws服务。可以将接口终端节点视作aws服务在vpc中的私有ip地址的映射。接口终端节点默认开启私有dns解析（s3接口终端节点除外），因此无需修改代码即可完成公有dns向私有ip地址的解析。

  https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/vpce-interface.html

  支持接口终端节点的服务，https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/integrated-services-vpce-list.html

除了使用aws托管服务的终端节点外，我们可以将自己的应用同样包装为一个终端节点，即终端节点服务

终端节点服务同样分为两种类型

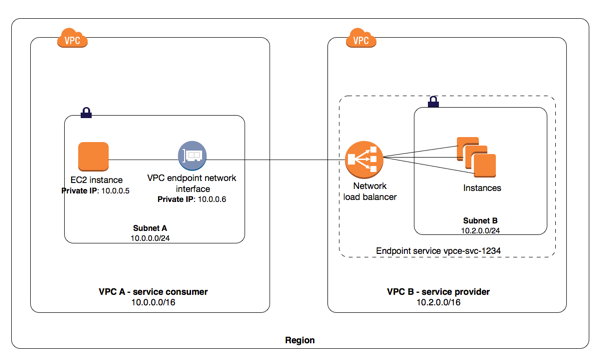

• nlb终端节点服务，服务提供者将应用程序或者alb作为nlb的后端暴露出去，并包装成一个终端节点服务。服务使用者创建这个终端节点服务对应的终端节点，进行私有访问。

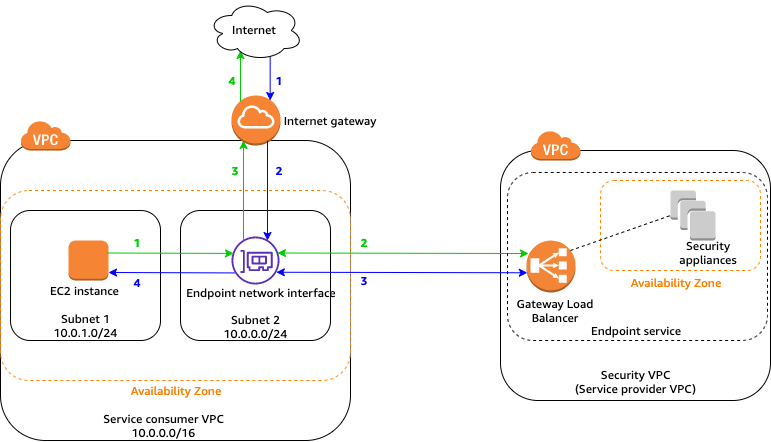

• gwlb终端节点服务。服务提供者启动用于安全检查、合规性、策略控制和其他网络服务的防火墙服务，作为gwlb的后端包装为一个终端节点服务。服务使用者创建这个终端节点服务对应的终端节点。与nlb终端节点服务的区别在于，gwlb的后端并不真正处理请求，通常是进行安全和合规检测，对流量进行转发（感觉可以类比tun/tap设备的逻辑）。



创建nlb类型的终端节点服务

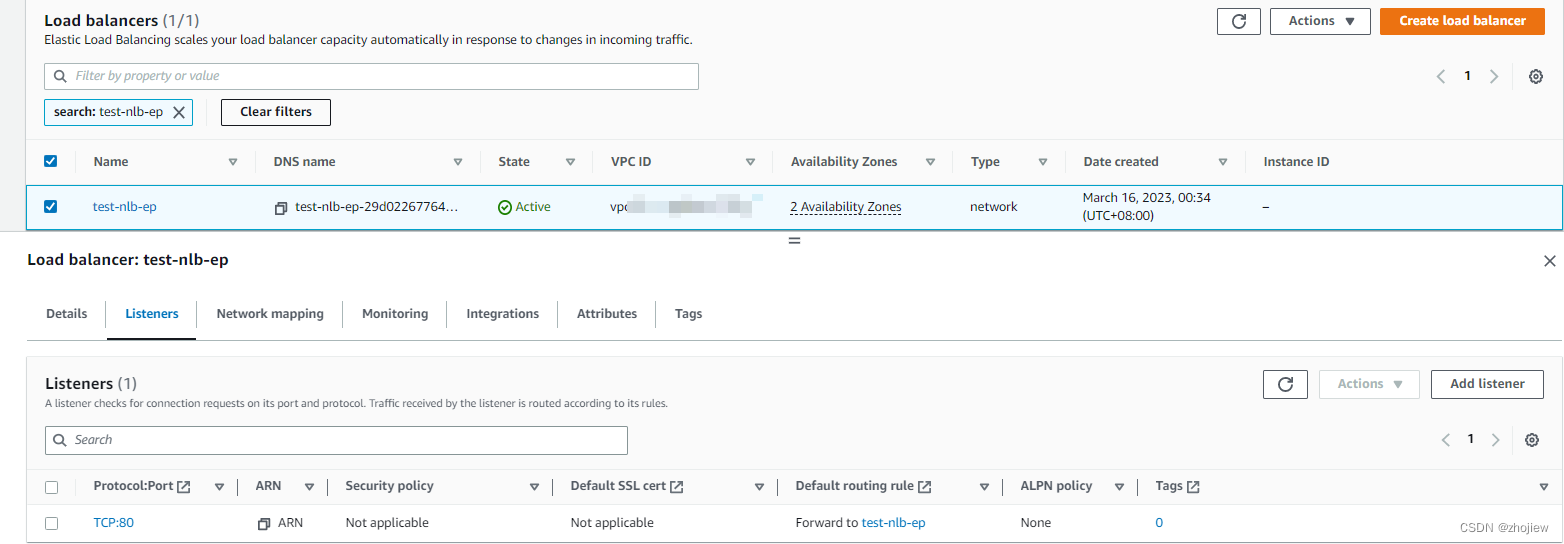

在本账户下vpc B中创建nlb并挂载后端目标组

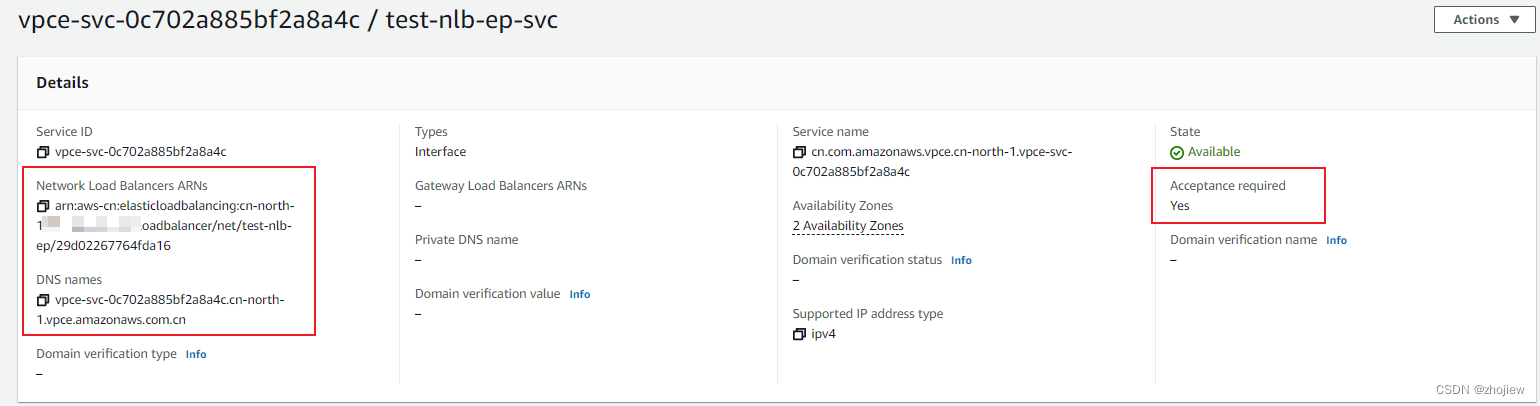

创建终端节点服务，指定上面的nlb

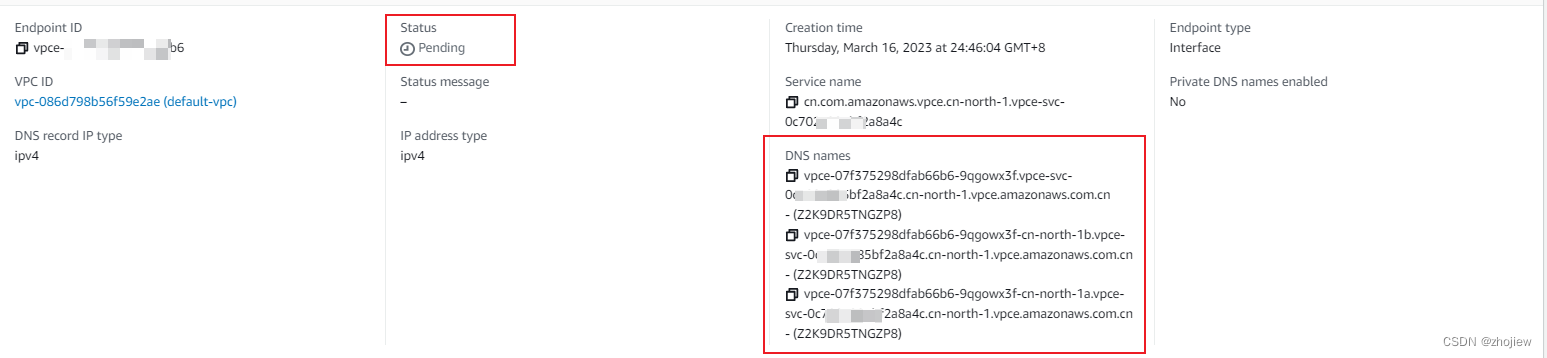

在vpc A中创建终端节点，搜索对端终端节点服务名称（service name）进行确认

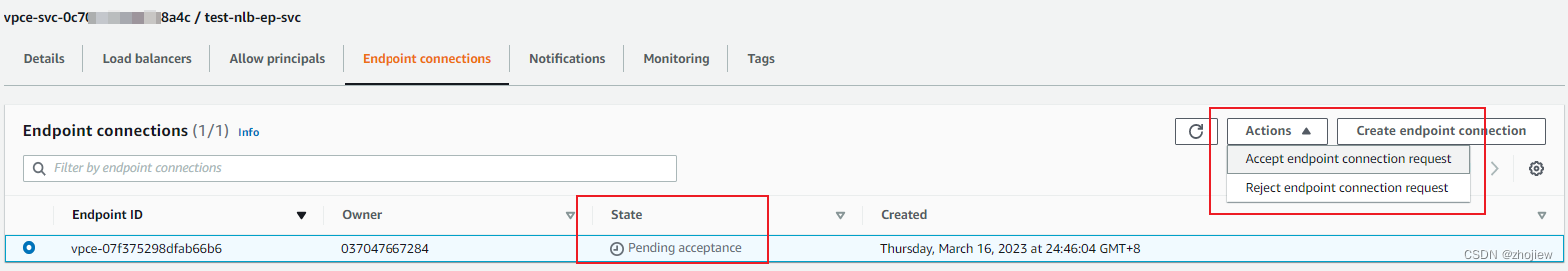

在终端节点服务中确认请求，等待终端节点创建成功

在vpc B中启动ec2实例访问终端节点的dns，查看nlb后端是否收到请求

$ nslookup vpce-0xxxxxxxxxb66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
Non-authoritative answer:
Name:   vpce-0xxxxxxxxxb66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
Address: 172.31.12.91
$ curl vpce-07f375298dfab66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
