全球智能手机市场经历两年下滑，在2024年一扫颓势，根据Canalys数据，出货量增长7%。今年上半年继续增长4%。

同时，CounterPoint Research发布报告称，600美元以上的高端机型上半年同比增速达到8%，创下历史新高[1]。

终端设备的竞争也是核心零部件的竞争，SoC厂商自然身处其中，扮演重要角色。叠加生成式AI带来的算力跃进，联发科凭借天玑系列芯片，稳稳地站上了出货量第一的位置。

今年9月，联发科推出AI算力翻倍的旗舰SoC天玑9500。在人工智能向终端设备渗透的加速周期，军备竞赛的第一枪就此打响。

架构的胜利

移动SoC的设计是个系统性工程。决定楼层高度的是地基，决定芯片能力上限的是底层架构。

如果把开发一颗芯片比作建造一座大楼，芯片架构设计就是建筑方案设计，根据“大楼”的定位和需求，确定楼层数、风格、电梯和楼梯布局。

天玑系列连续几代性能稳步提升的背后，是联发科对芯片架构大刀阔斧的改造过程。

2023年发布的天玑9300，用行业首发的全大核CPU架构完成了多核性能的逆袭。今年的天玑9500沿用“1+3+4”的第三代全大核架构，同时抛弃了Cortex-X4系超大核，全面转投性能更强的C1系列架构。

所谓“1+3+4”，指1个C1-Ultra，3个C1-Premium，均为最新一代C1系超大核，外加4个C1-Pro。

C1-Ultra作为“黑鹰”Cortex-X925的后一代，结合台积电第三代3nm制程，不仅让天玑系列首次迈入“4”开头时代——主频高达4.21GHz，同时还实现了IPC的两位数提升。

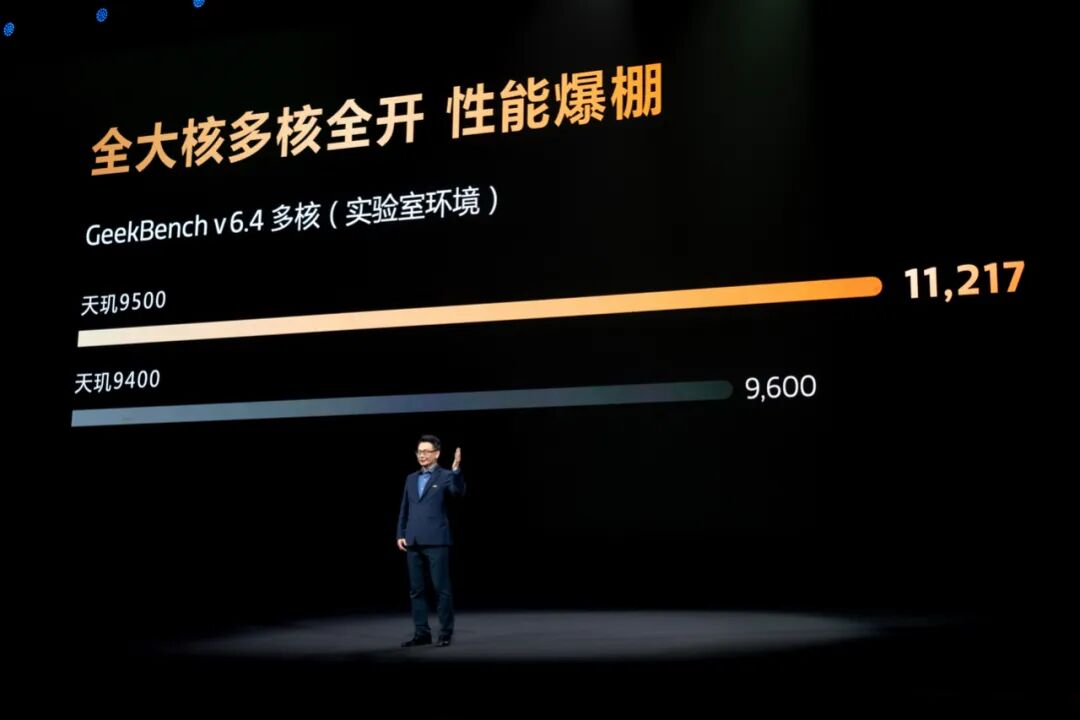

相比上代产品，天玑9500的单核性能提升32%，多核性能增加17%。

业内常用时钟频率和IPC（Instruction Per Clock）的乘积来衡量CPU的性能。简单来说，前者相当于单位时间搬砖的次数，后者相当于一次搬多少块砖。

理论上两者越大越好，但人干活会出汗，芯片计算会发热。高频需要更高的电压支持，代价是发热量和耗电量急剧增加。

天玑9500通过C1-Ultra更宽的指令流水线、更聪明的乱序执行和升级的预取技术，进一步实现了IPC的突破。更高的IPC，意味着更低频率的等效性能——在有限中尽可能创造无限，是芯片架构的魅力所在。

CPU架构以外，天玑9500的更大的亮点在于GPU和NPU性能双突破。

GPU采用最新一代Mali G1-Ultra MC12，凭借联发科与ARM联合研发的全新“Drage”架构，光追性能提升超过一倍，游戏画面的流畅性进一步提升。同时，能效比提升超过40%，有效延长手机续航。

而NPU方面，创新采用“超性能+超能效”的双NPU架构，算力较上一代直接翻倍，其中超能效NPU引入“存算一体”架构，通过减少数据搬运能耗和延迟，提升AI计算效率，实现轻负载AI模型Always-On运算，让“随时响应”和“长续航”得以兼容，赋能主动式 AI应用。

缓存的进一步扩容，是天玑9500的隐藏“大招”。

苹果从2013年的A7开始效仿桌面处理器加入L3缓存，时至今日，最新发布的A19 Pro相比前代产品，最后一级缓存整整提高了50%。

苹果保持大缓存设计习惯的背后，是因为CPU和内存性能之间存在剪刀差。在处理器内部，CGN（CPU、GPU、NPU）通常要从内存调取数据，做对应的计算工作，最后再把结果搬回内存。

因此决定计算快慢的，除了CGN的计算速度之外，还有数据的“搬运速度”，当数据搬运速度低于计算速度，就造成了“内存墙”，拖垮计算效率。

这种情况下，缓存作为数据的临时仓库，便成为近年来堆料的核心阵地，也是天玑系列一以贯之的设计思路。

在前代产品的基础上，天玑9500再接再厉，L3从12MB大幅增加到16MB，SLC维持10MB水平，为需要密集计算的应用打下基础。

激进的IPC升级，“存算一体”架构的引入，加上缓存针对性的扩容，组合成了联发科的芯片设计水平的代表作，也将移动SoC的技术竞争推向了新的高度。

摆正算力和功耗的天平

半导体行业一个普遍共识是，没有完美的芯片，只有完美的Trade-off。

在芯片设计中，性能(Performance)、功耗(Power）、面积(Area)组成了一个不可能三角，芯片设计能力的体现，始终是在不可能的三角中寻找最平衡的区间。

当智能手机大踏步进入AI时代，对“平衡”的把控能力就更加迫切。

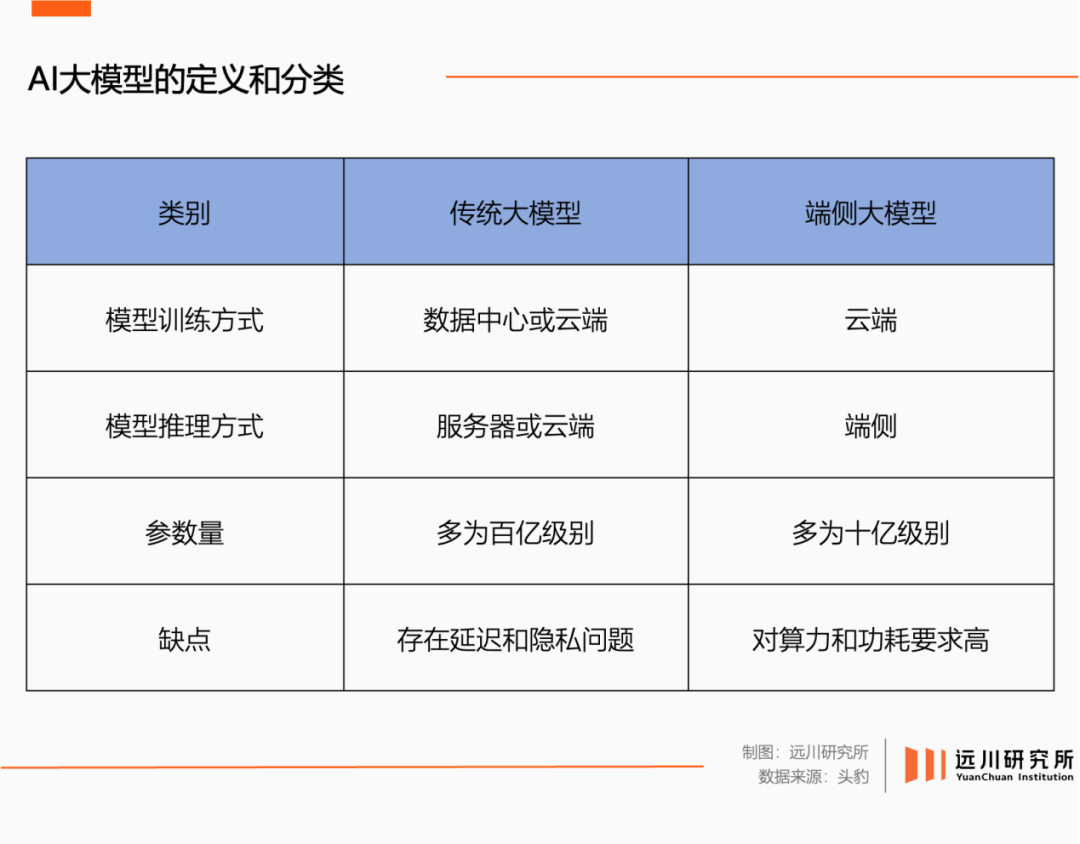

由于网络延迟和隐私保护等原因，近年来，AI推理从云端向端侧迁移，既是行业共识，也是不可逆转的趋势。与之对应，算力瓶颈俨然成为困扰终端厂商的棘手问题。

微软首席电气工程师保罗・楚诺克算过一笔账[2]，按照61%的利用率，每块H100一年要消耗大约3740度电，相当于一个美国家庭的平均功耗。云端训练芯片对功耗可以宽容，但端侧要求明显严苛。

在寸土寸金的手机里，芯片设计公司追逐的圣杯，是在功耗恒定的情况下挤出更多算力，即“计算效率”。

这种设计思路既推动了NPU（神经网络加速器）的脱颖而出，也贴合了天玑9500的设计哲学：既要保证“算力够用”，又要解决“功耗降不下来”的难题。

根据英特尔研究，一个采用7nm制程的AI芯片，光数据搬运产生的功耗就高达35pJ/bit，占总功耗的63.7%。也就是说，减少数据搬运，是降低功耗的重要途径。

因此在天玑9500中，联发科采用了创造性的双NPU架构，两颗NPU各司其职，一个作为性能核心支持端侧运行参数量大的模型，另一个采用“存算一体”架构，作为能效核心，运行参数量较小的模型。

所谓“存算一体”架构，核心是将NPU内部的计算单元与缓存融为一体，从根本减少搬运路程。使得天玑9500将AI算力提高到100TOPS的同时，最大程度避免了高功耗问题。

端侧大模型搭配小模型是智能手机AI部署的一大趋势。天玑9500的超能效NPU，可以实现轻负载AI模型Always-On运算，对实时翻译和对话式AI这类应用来说，用户体验可以从“请求-响应”变成“随时响应”。模型始终在线，但更加省电。

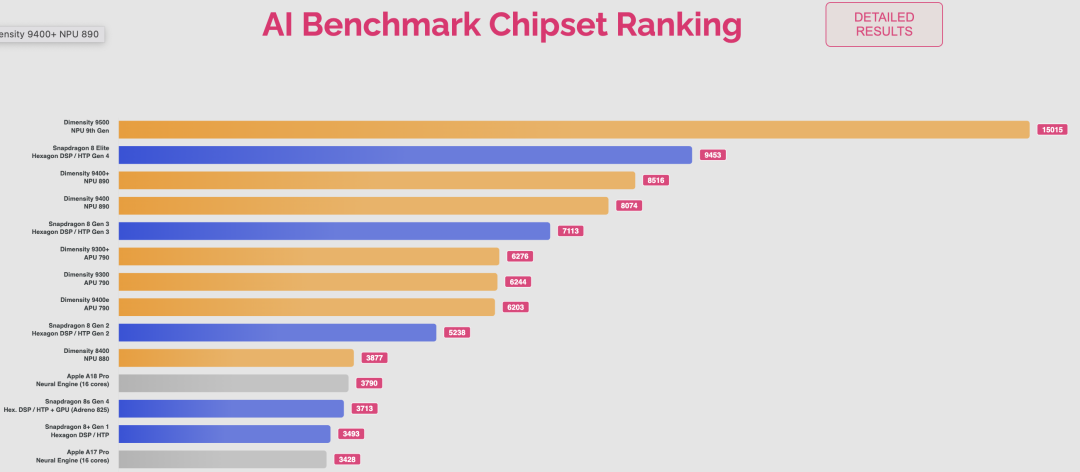

在权威机构ETHZ的AI Benchmark测试里，天玑9500获AI性能榜单冠军

和端侧AI类似，手机游戏同样受困于性能和功耗的两难抉择，一直以来也是检验芯片实力的“照妖镜”。对算力和功耗的平衡艺术，在剑与魔法的世界公平的考验着每一家芯片设计公司。

消费电子领域，硬件与软件大多互为催化剂，游戏公司对画质和沉浸式体验的追逐，会倒逼芯片公司发力游戏体验。后者性能的提升，又会推动前者的进步。

从天玑9200首发移动端硬件光线追踪开始，联发科接连布局全局光照效果、OMM追光引擎，让移动端游戏体验直逼主机级效果。天玑9500再接再厉，通过在移动端率先支持主机级Ray-tracing Pipeline技术，带来了前所未有的沉浸式主机级光追效果。

除此之外，天玑9500首发GPU Dynamic Cache （动态缓存）架构，让GPU可以利用SLC系统级高速缓存，从而进一步降低功耗，同样意在提高游戏体验。

在性能和能耗这个困扰手机游戏多年的命题上，天玑9500通过几代产品的技术积累，提供了一个尽可能完美的解决方案。

按照测算，天玑9500支持的光追下游戏帧率从9300的60帧跃升至行业领先的120帧，功耗逆势降低14%，将反差做到了极致。

在一个又一个场景中创造惊艳的体验，是对物理学最浪漫的诠释。

稳稳站上第一梯队

2007年的第一代iPhone发布会上，乔布斯拿出手机拨通了位于旧金山的一家星巴克电话，玩笑称要预定4000份拿铁，店员不明所以，但现场观众掌声雷动——这一幕被现场的媒体定格，成为了电子产业史上绕不开的里程碑。

然而，乔布斯玩笑式的电话，却成为未来十多年里，产业界求索的图腾。

2011年，苹果智能语音助手Siri随iPhone 4S隆重登场，掀开了消费电子产业对人工智能的想象。时至今日，大量AI功能被塞进手机里的同时，两大趋势越发凸显：

一是AI不再是相机美颜和语音助手的附属功能，反而变成重构手机体验的新引擎；

二是智能手机的竞争焦点，逐步从比拼硬件参数向软硬强耦合的产品力转移，其根本思路就是围绕真实场景，针对用户需求做突破。

2011年，Siri第一次亮相

结合IDC的定义，30TOPS是AI手机SoC的入门槛。这从事实层面将时间线拉到了天玑9300上市的2023年。

人工智能时代赋予联发科的角色，不是纯粹的“算力供应商”，而是基于对用户需求场景的深刻洞察，将代码和电路变成实实在在的用户体验，支撑起无从察觉却无处不在的智能未来。

从解决大模型入端带来的算力激增与功耗约束之间的矛盾，到满足游戏用户对GPU极致渲染能力与持久续航之间的双重期待，用户需求为先，一直是联发科设计研发的出发点。

在今年的天玑开发者大会上，联发科提出了 Agentic AI UX的五大愿景：主动及时、知你懂你、互动协助、学习进化、专属隐私信息守护。在天玑9500上，联发科与终端厂商联合打造的量产的端侧AI功能，恰恰是这种愿景的延伸与产物。

在与vivo的合作中，联发科为后者定制的NPU，帮助其实现了全球首发的视频录制功能，为vivo X300系列提供了强大的追焦系统，可支持毫秒级运动追踪与瞬时快门响应，还打造了能够“学习进化”的AI定制美颜功能。

在OPPO最新旗舰Find X9上，针对搜索这一场景，联发科通过系统级整合赋能OPPO AI 端侧落地，与OPPO共同打造了“知你懂你”的AI意图搜索应用，帮助用户实现一键即搜。

为了改善文生图与文生文这两个普及最广、工作场景中效率提升最为显著的AI应用，天玑9500凭借内置的生成式AI引擎2.0与Transformer专用固化电路，实现了多项端侧AI能力的突破：

支持4K超高画质文生图在手机端侧直接生成，同时将文生文大语言模型的端侧响应速度提升了一倍。由此最大程度解决了高并发时段响应延迟、生成效率低下的问题。

上网、游戏、办公……真实的需求场景始终是放大芯片与大众需求的连接器，使得芯片这个技术与资本高度密集的产业，始终有足够的市场和动力，快速向前滚动和发展。

当人工智能的蔓延再次冲击原本井然有序的市场格局，联发科用务实的研发理念和对市场需求的理解，一步步站上了全球芯片设计产业的第一梯队。

AI时代的到来，市场纷纷大讲未来，联发科对于未来有着清晰的技术规划和持续投资，更加值得关注的是，这家厂商同样注重当下——从引领端侧视频生成、4K文生图等等这些落地应用，我们看到，先进的AI，更是触手可及的AI。

当“天玑”（Dimensity）这个芯片品牌在2019年第一次亮相时，恐怕很少有人能预料，联发科在此后的手机市场变化中所扮演的角色，更难以想象，一代又一代的天玑芯片所创造的持续价值。
