ArcScene制作三维地图-三维模型

发布时间：2018-01-17 版权：

Arcgis破解教程：http://www.bigemap.com/helps/doc2018011754.html

同步视频教程

(一)：http://www.bigemap.com/video/play2018022687.html

(二）：http://www.bigemap.com/video/play2018022686.html

(三)最新三维制作教程:http://www.bigemap.com/video/play20180731108.html

其他三维制作视频教程：http://www.bigemap.com/video/page-0-10.html

1、建筑物轮廓三维立体图生成

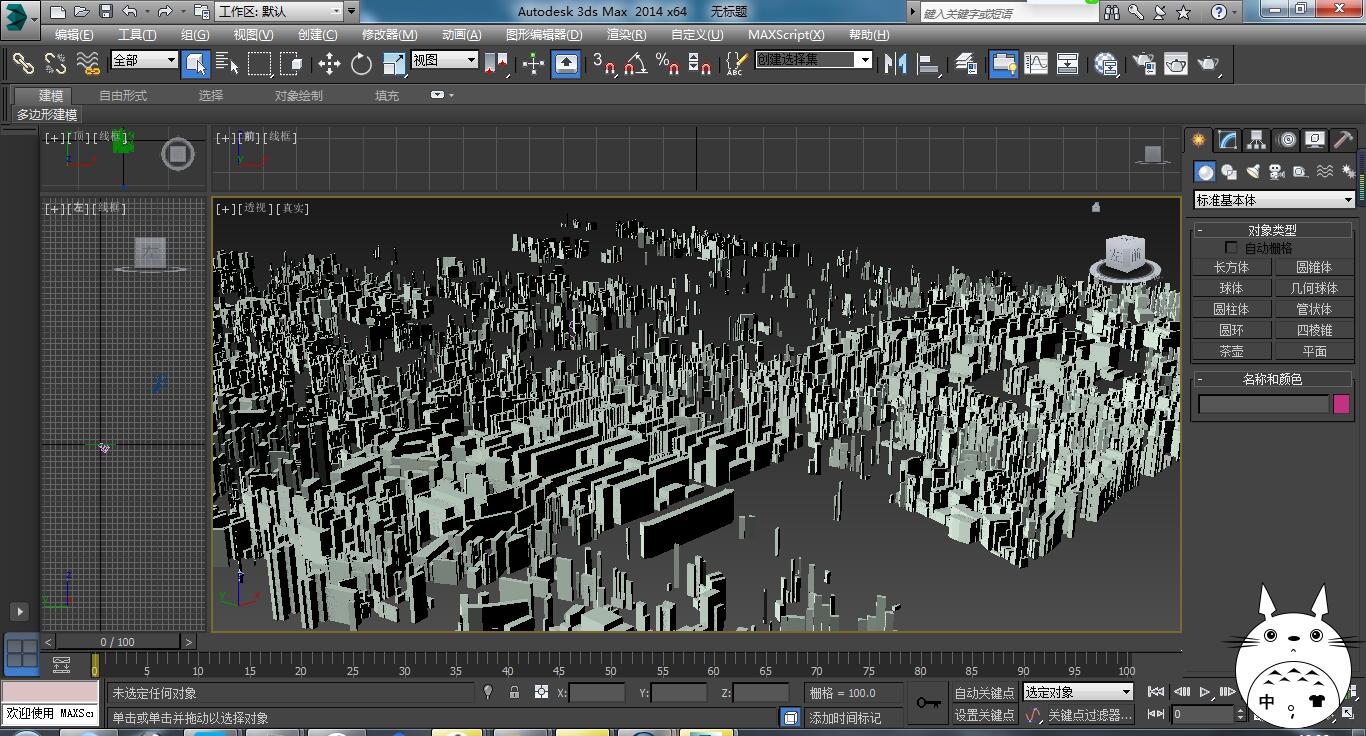

相关介绍：3DMAX三维地形图制作教程

工具准备

1、BIGEMAP GIS Office

卫星图像

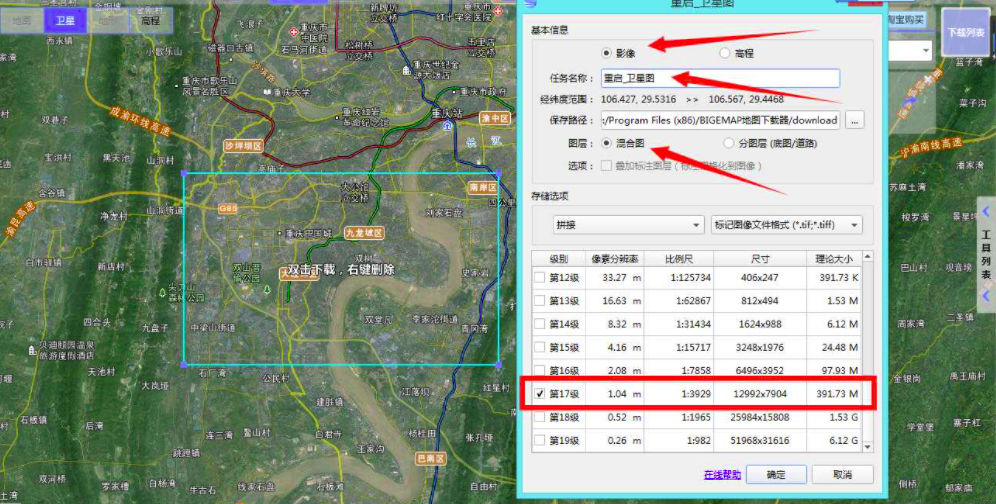

选定一个区域，导出卫星图像，如下图：

注意：红色箭头的地方。

高程数据

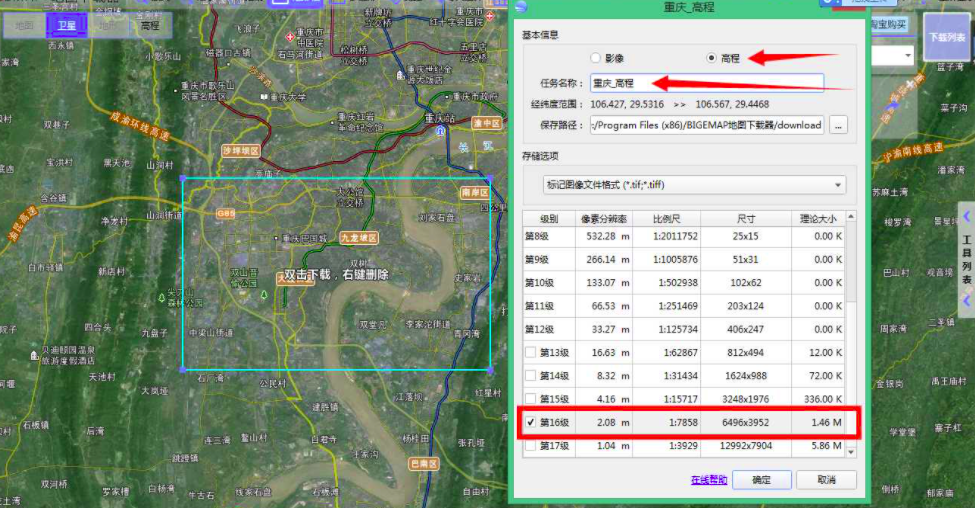

同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：

（注：高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。）

完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。本案例以转换成UTM(WGS84)为例子。转换步骤如下图：

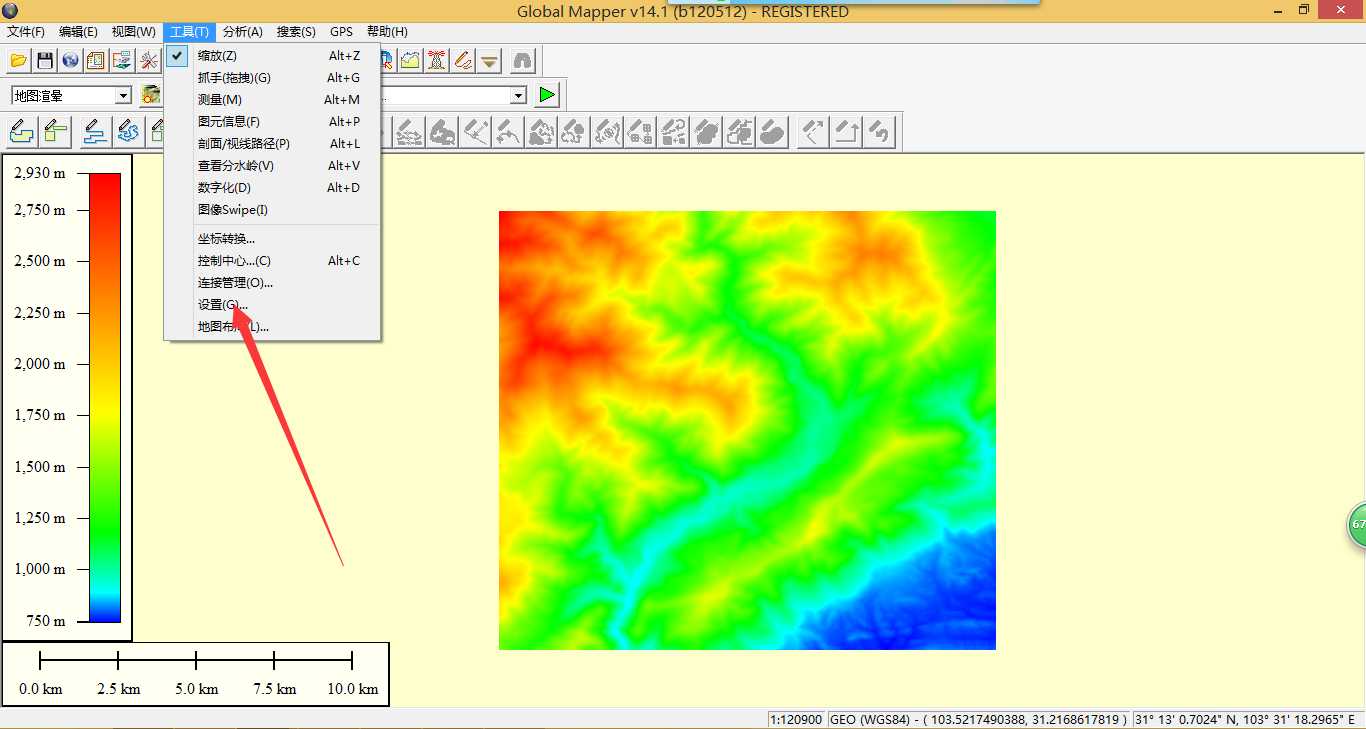

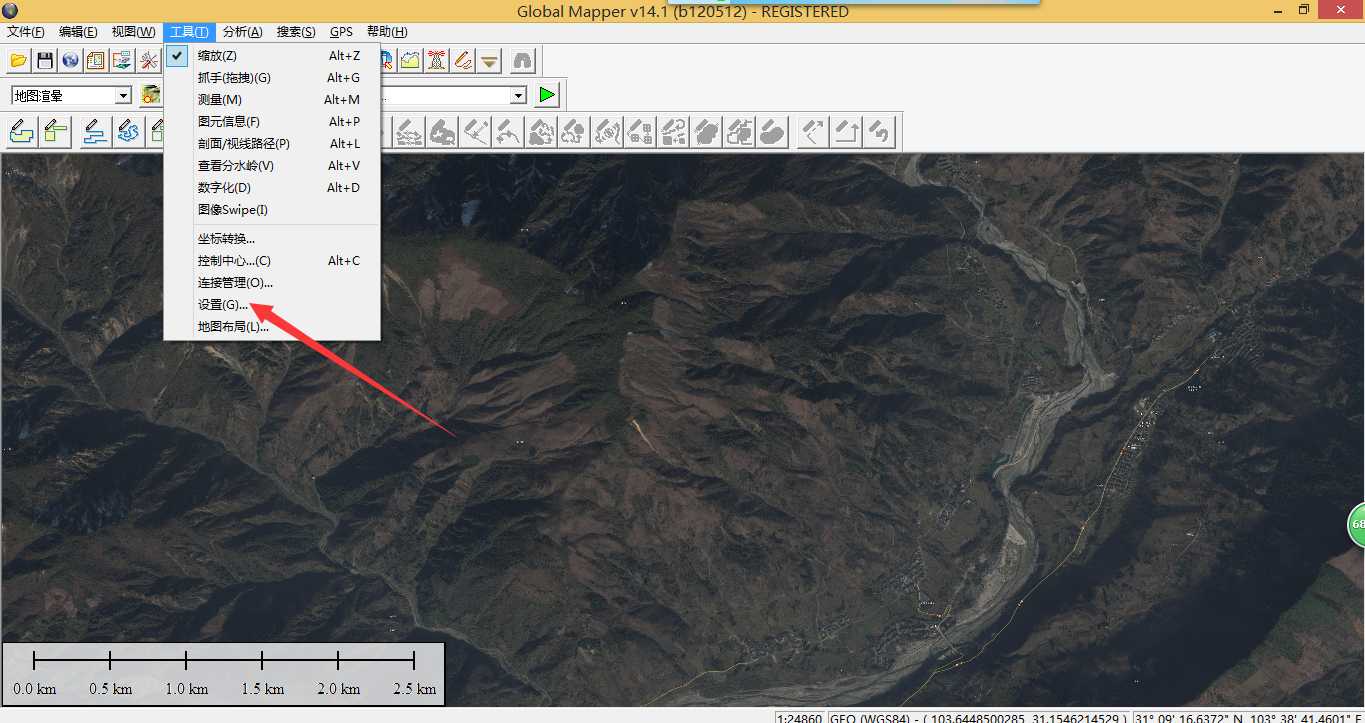

点击【设置】，如下图：

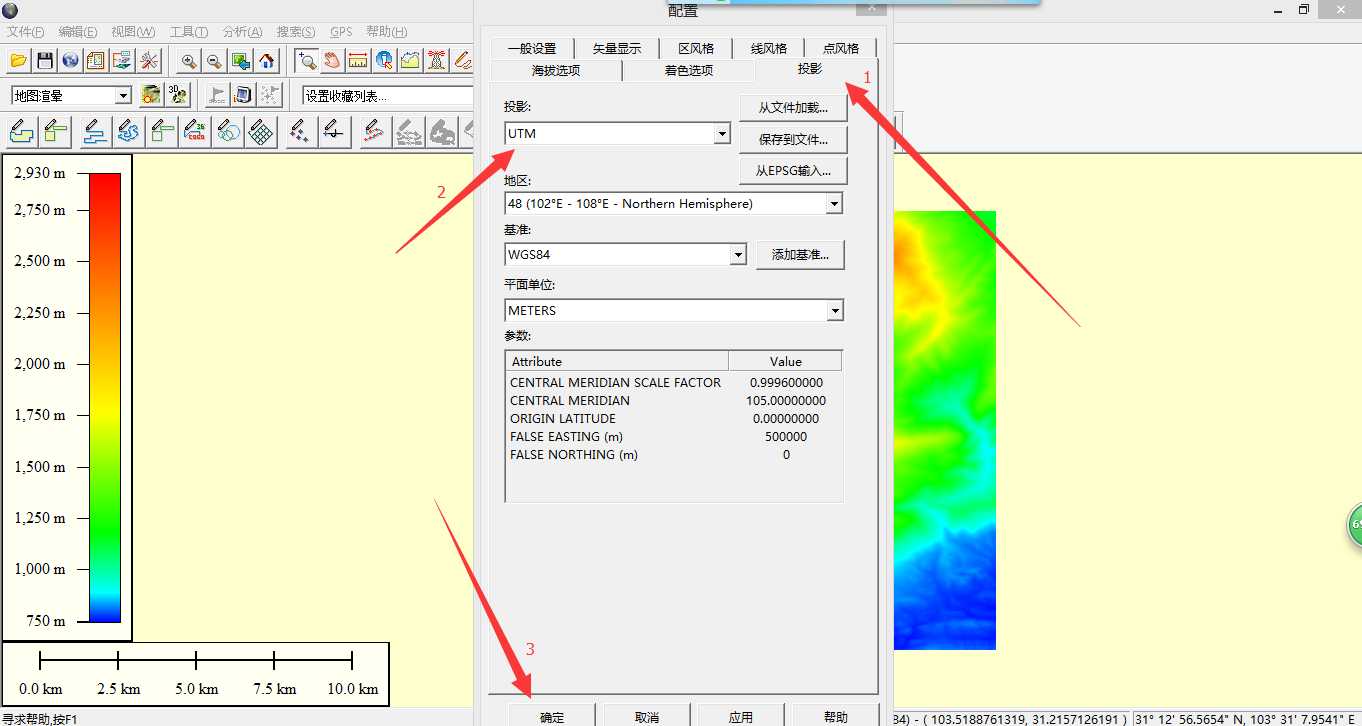

选择【投影】，在投影的下拉列表框中选择【UTM】，其他默认不变，点击【确定】，之后保存为DEM，如下图：

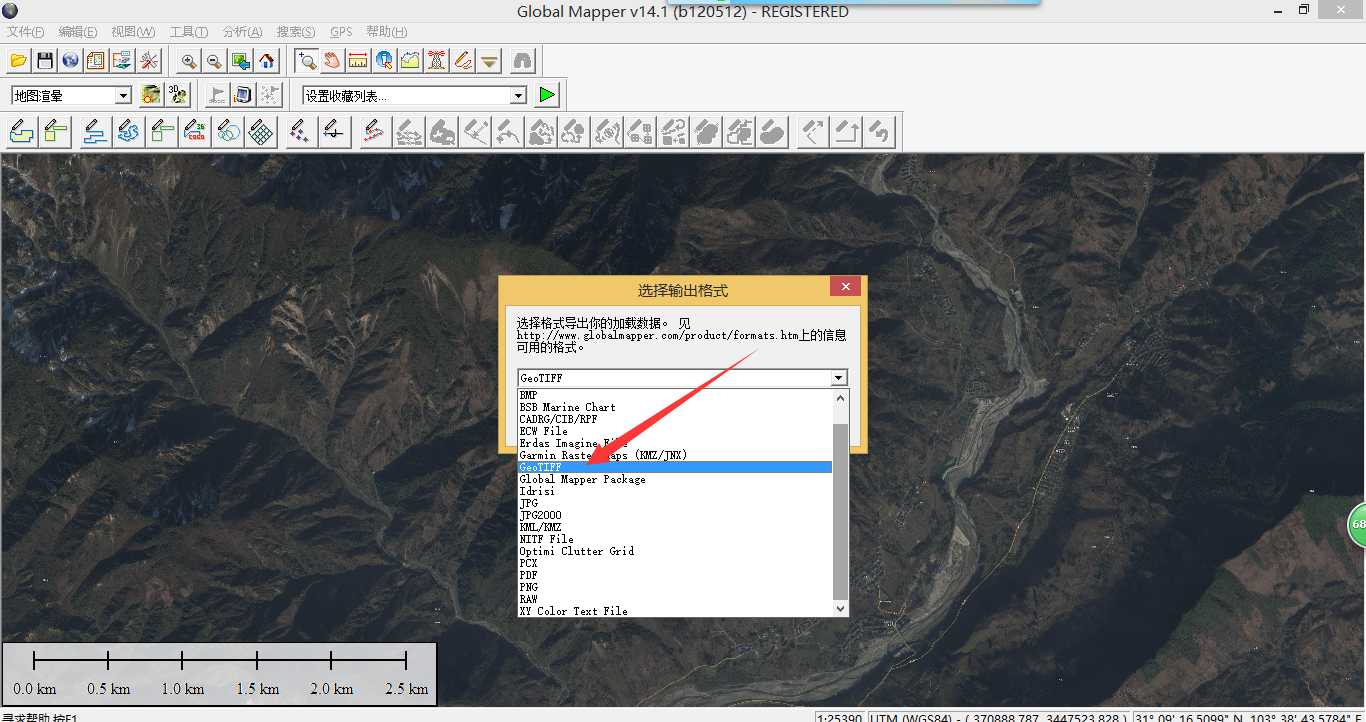

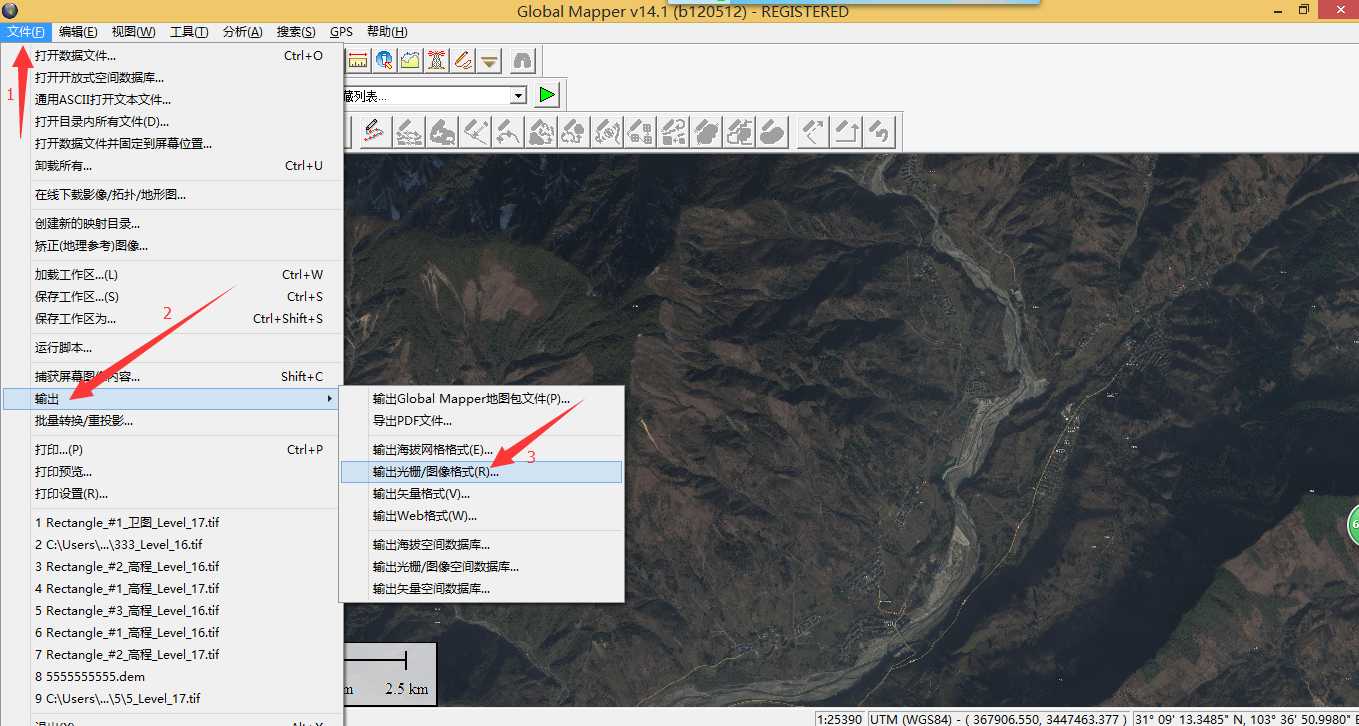

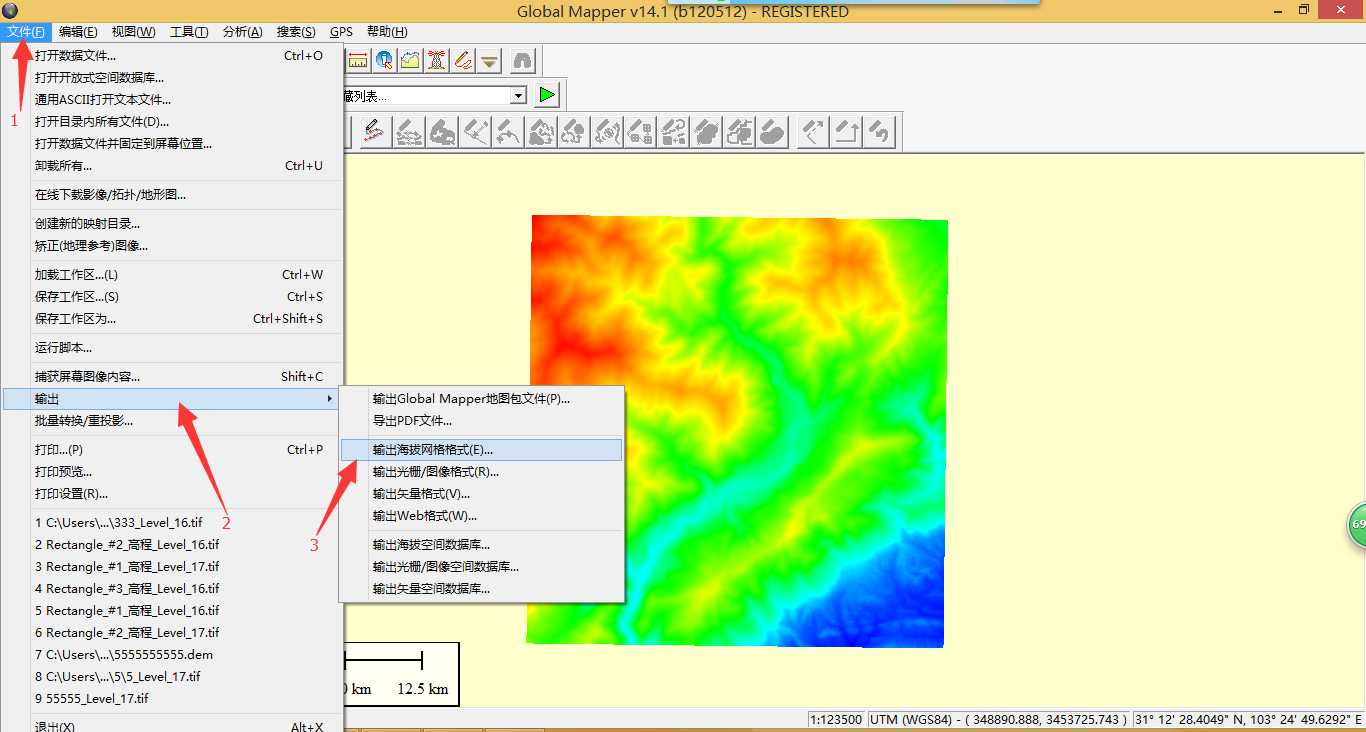

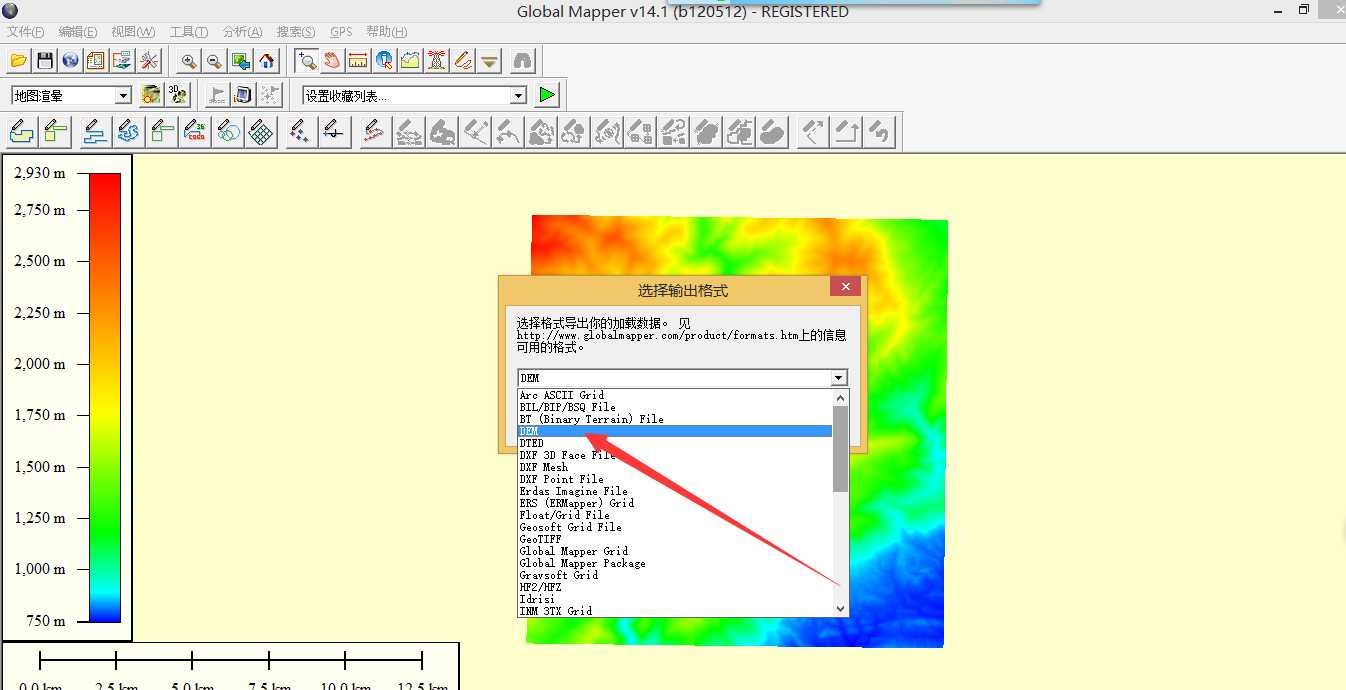

选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图：

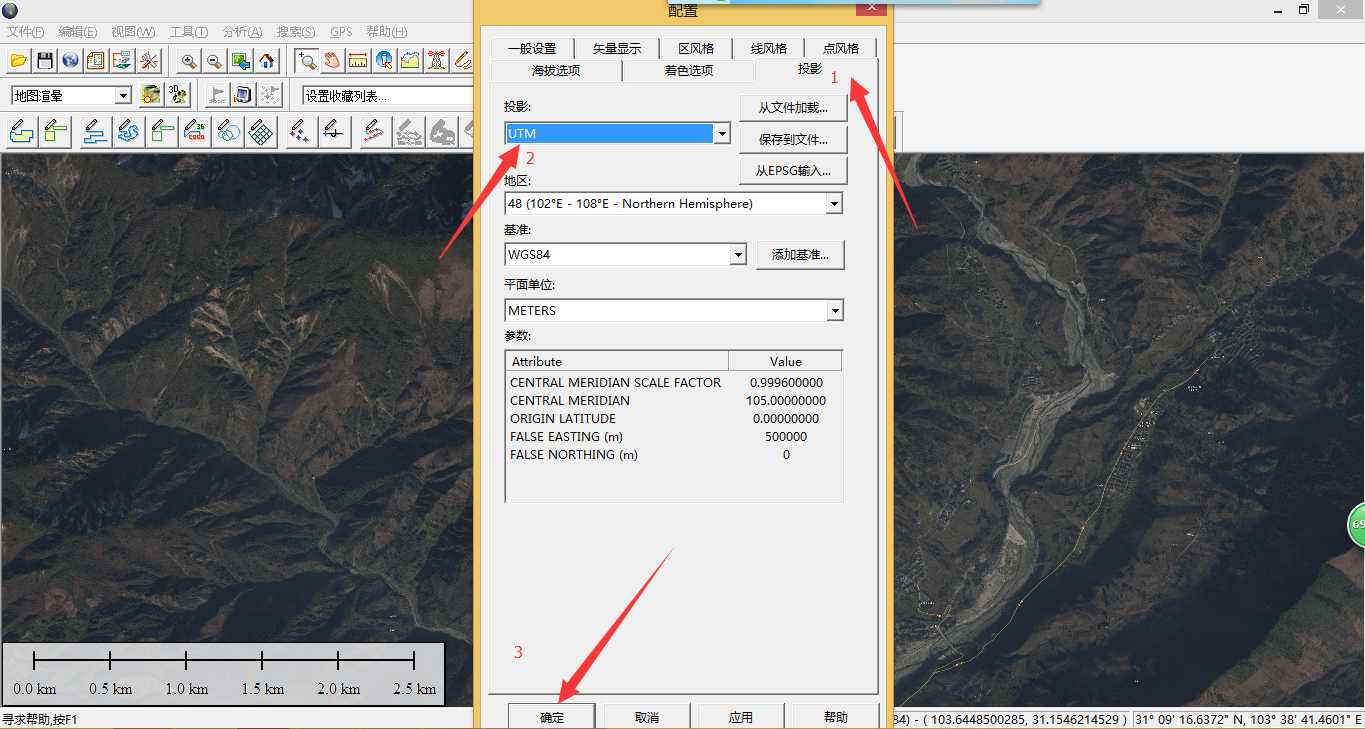

高程的预处理已经完成，同样的方式将卫星图像也处理成UTM投影方式，如下图：

接下来打开ARC SCENE ,打开ARC SCENE过后，打开转换后的卫星影像，打开过后步骤如图：

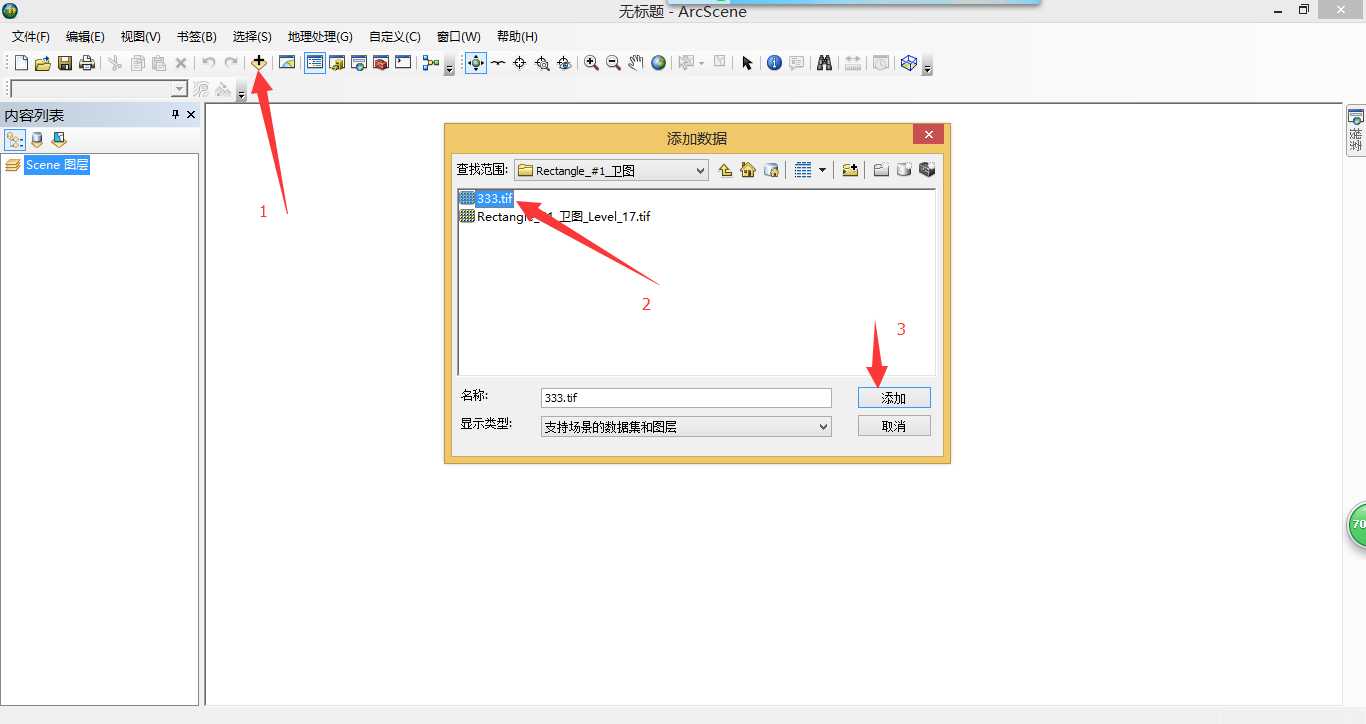

点击箭头所指的【+】号，首先添加刚才转成UTM投影的卫星图像，打开如下图：

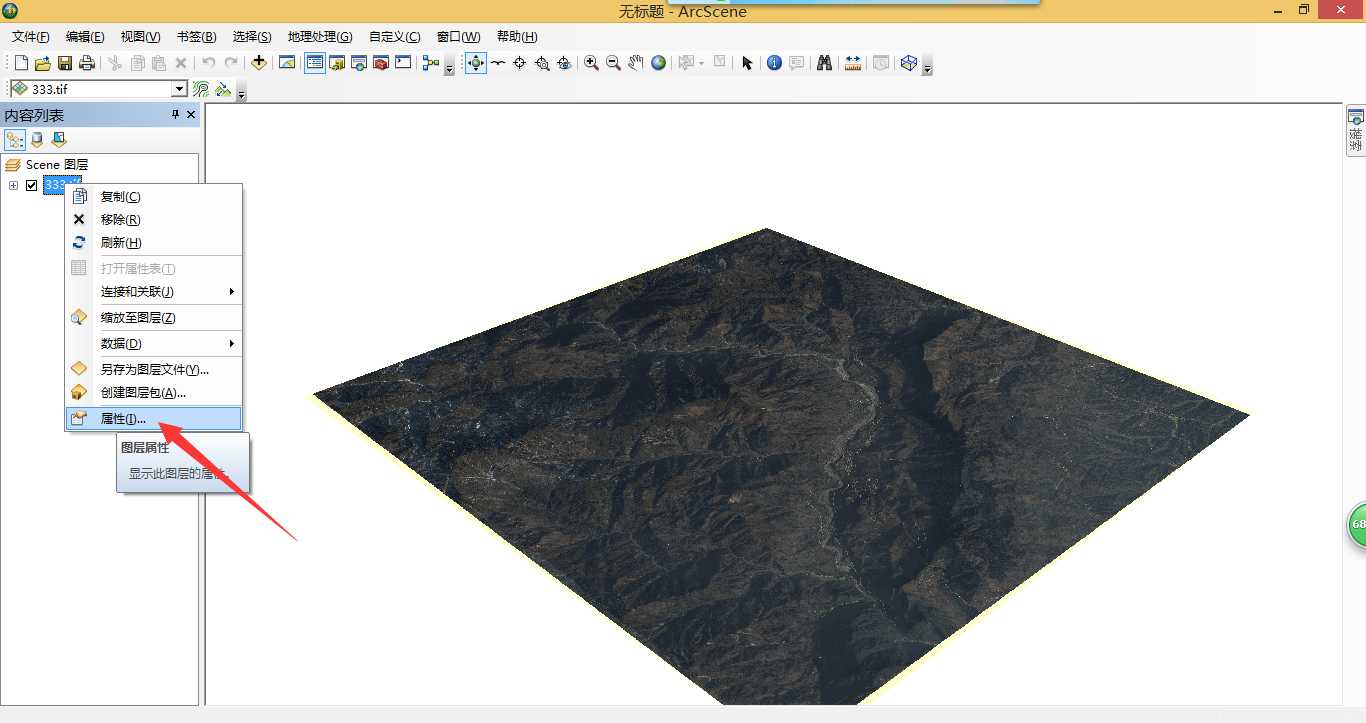

然后鼠标指到左边打开的卫星图像的文件名，点击【右键】，弹出属性框，选择【属性】，如下图：

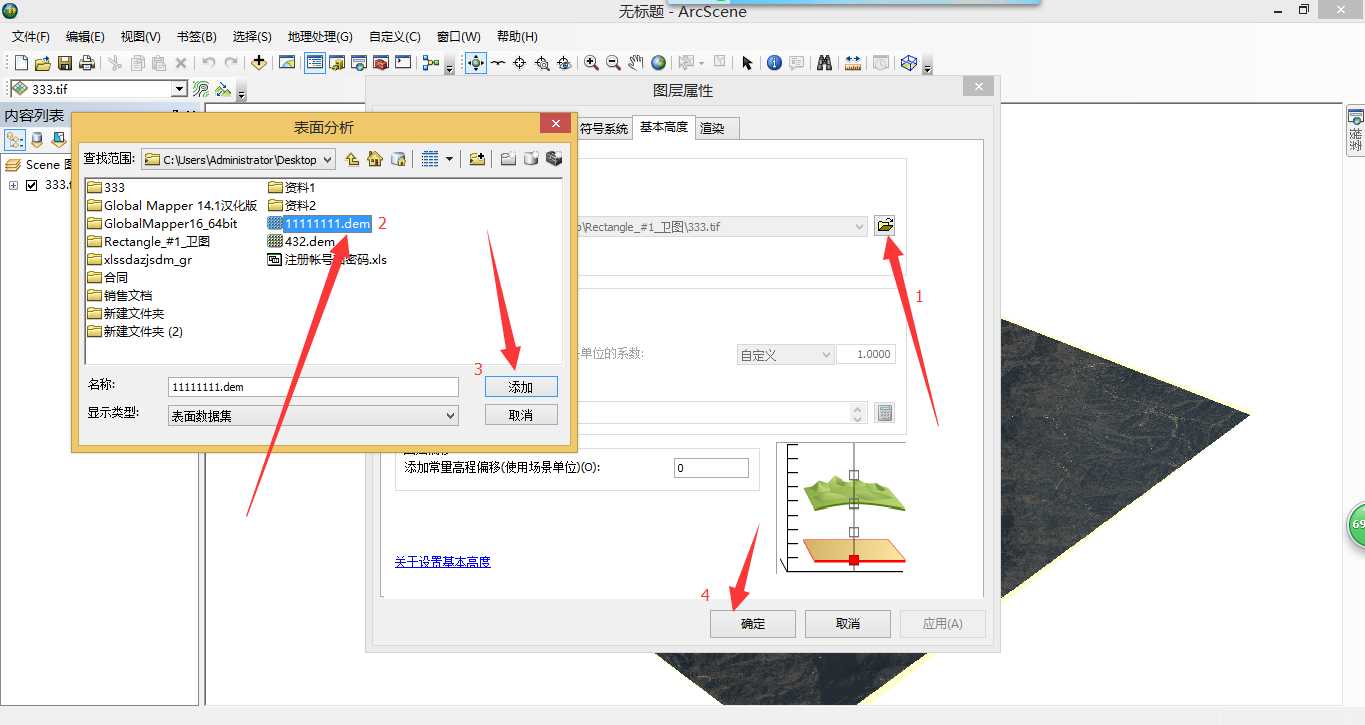

在上图中，选择红色【1】箭头指向，打开刚才转换之后的DEM高程数据，然后【添加】，然后【确定】，如下图：

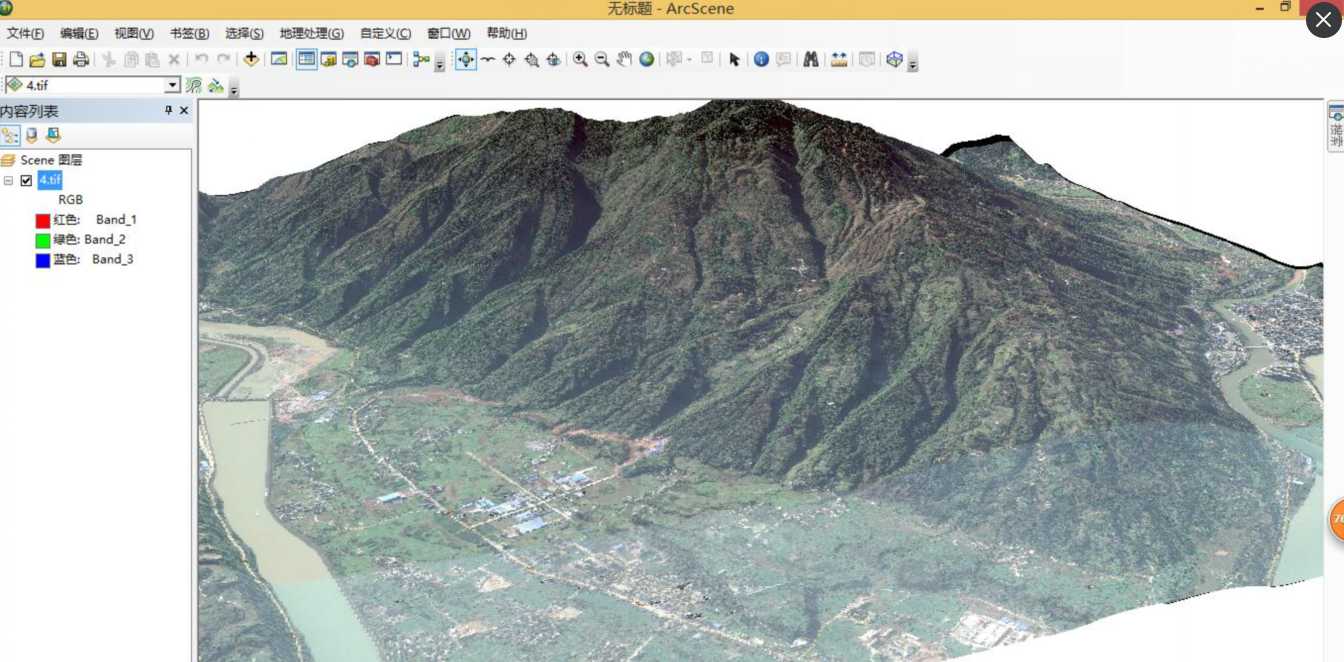

到此，三维已经生成好了，三维的图像效果清晰度和你下载的卫星图像级别有关系，高程级别越高，三维轮廓越精细，卫星图像级别越高，三维效果越清晰，另外属性框里面还可以设置海拔高度的缩放比例系数，以及精细化的程度，如下图：

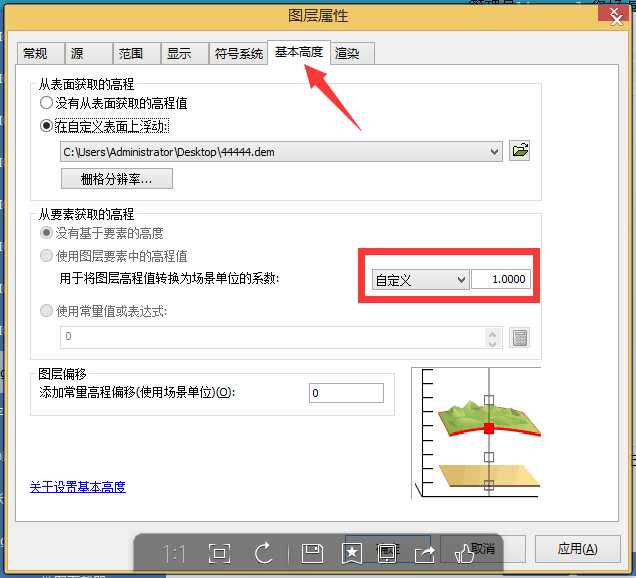

上图对话框红色框选处设置高程的缩放比例，例如设置为2，则高程放大2倍。

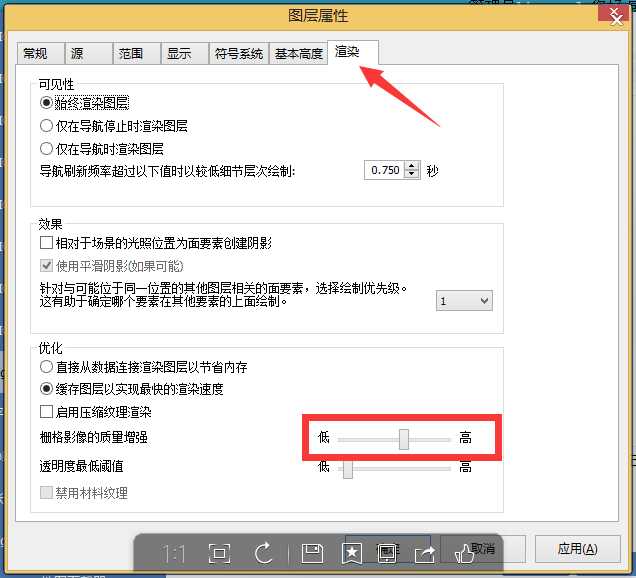

上图中的红色框选处，设置三维的渲染效果，计算机允许的情况下，可设置为最高。

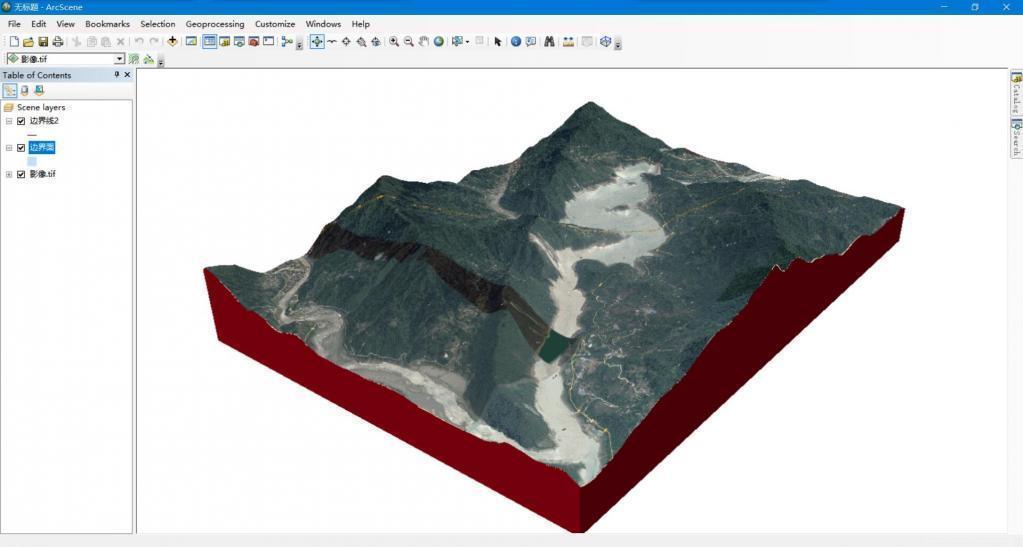

增加三维底座教程：http://www.bigemap.com/video/play20190625117.html
