一、OpenMV是什么

  OpenMV是一款具有图像处理功能的可编程摄像头模块，可以实现简单的机器视觉应用，例如人脸检测、Apriltag追踪、圆形检测、矩形检测等。

二、OpenART mini与OpenMV对比

  （这里介绍另一款可编程摄像头模块OpenART mini，在功能上与OpenMV几乎无差别，但性能和价格都优于OpenMV）
  OpenART mini是逐飞科技在恩智浦的OpenART套件的基础上，去除非视觉部分而制作出来的迷你版。虽说只是迷你版，但“麻雀虽小，五脏俱全”。OpenART mini 不仅可以很轻松的完成机器视觉应用，还可以完成神经网络模型的部署。

三、图像处理背景知识

1.像素和分辨率

• 像素：像素是数字图像中的最小单元。

• 分辨率：分辨率指单位长度内像素点的数量，常用的度量为ppi（pixels per inch），即每英寸有多少像素点。

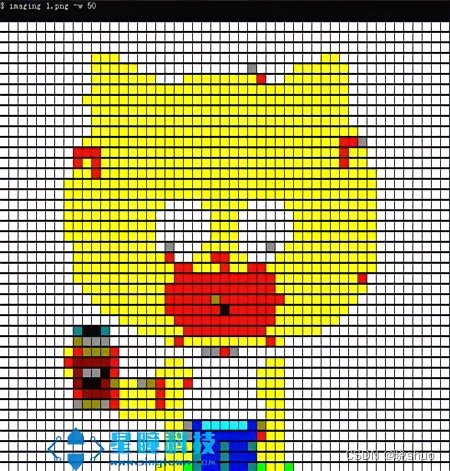

  感光元件是由很多个感光点构成的，比如有640×480640×480640×480个点，每个点就是一个像素，把每个点的像素收集整理起来，就是一副图片，那么这张图片的分辨率就是640×480640×480640×480：

2. 帧率

  帧率（FPS，Frames Per Second）就是每秒钟处理的图片数量，如果超过20帧，人眼就基本分辨不出卡顿。电影的帧率一般是24FPS，游戏的帧率一般都大于30FPS。

3.RGB三原色

  RGB指的是红绿蓝三种颜色，是光学三原色，所有的颜色都可以由这三种色彩混合而成。（三原色是依据人类视觉定义的，不存在绝对的三原色）

4.LAB颜色空间

  Lab是由一个亮度通道和两个颜色通道组成的。在Lab颜色空间中，每个颜色用L、a、b三个数字表示，各个分量的含义是这样的：

• L 代表亮度
• a 代表从绿色到红色的分量
• b 代表从蓝色到黄色的分量

  Lab是基于人对颜色的感觉来设计的，更具体地说，它是感知均匀（perceptual uniform）的。Perceptual uniform的意思是，如果数字（即前面提到的L、a、b这三个数）变化的幅度一样，那么它给人带来视觉上的变化幅度也差不多。

  Lab相较于RGB与CMYK等颜色空间更符合人类视觉，也更容易调整：想要调节亮度就调节L通道，想要调节色彩平衡就分别调a和b。

四、OpenMV图像处理方法

1.感光元件

  OpenMV中使用sensor模块来设置感光元件的参数，具体使用方法如下：

import sensor#引入感光元件的模块# 设置摄像头
sensor.reset()#初始化感光元件
sensor.set_pixformat(sensor.RGB565)#设置为彩色
sensor.set_framesize(sensor.QVGA)#设置图像的大小
sensor.skip_frames()#跳过n张照片，在更改设置后，跳过一些帧，等待感光元件变稳定。# 一直拍照
while(True):img = sensor.snapshot()#拍摄一张照片，img为一个image对象

自动增益/白平衡/曝光

• sensor.set_auto_gain()
  自动增益开启（True）或者关闭（False）。在使用颜色追踪时，需要关闭自动增益。
• sensor.set_auto_whitebal()
  自动白平衡开启（True）或者关闭（False）。在使用颜色追踪时，需要关闭自动白平衡。
• sensor.set_auto_exposure(enable[, exposure_us])
  • enable 打开（True）或关闭（False）自动曝光。默认打开。
  • 如果 enable 为 False，则可以用 exposure_us 设置一个固定的曝光时间（以微秒为单位）。

窗口ROI

  ROI：Region Of Interest，图像处理中的术语“感兴趣区”。就是在要处理的图像中提取出的要处理的区域。

• sensor.set_windowing(roi)
  roi的格式是(x, y, w, h)
  • x:ROI区域中左上角的x坐标
  • y:ROI区域中左上角的y坐标
  • w:ROI的宽度
  • h:ROI的高度

2.画图

  视觉系统通常需要给使用者提供一些反馈信息。直接在图像中显示出来，很直观。

画线

• image.draw_line(line_tuple, color=White)
  在图像中画一条直线。
  • line_tuple的格式是(x0, y0, x1, y1)，意思是(x0, y0)到(x1, y1)的直线。
  • 颜色可以是灰度值(0-255)，或者是彩色值(r, g, b)的tupple。默认是白色

画框

• image.draw_rectangle(rect_tuple, color=White)
  在图像中画一个矩形框。
  • rect_tuple 的格式是 (x, y, w, h)。

画圆

• image.draw_circle(x, y, radius, color=White)
  在图像中画一个圆。
  • x,y是圆心坐标
  • radius是圆的半径

画十字

• image.draw_cross(x, y, size=5, color=White)
  在图像中画一个十字
  • x,y是坐标
  • size是两侧的尺寸

写字

• image.draw_string(x, y, text, color=White)
  在图像中写字 8x10的像素
  • x,y是坐标。
  • text是要写的字符串。

示例

# Hello World Example
#
# Welcome to the OpenMV IDE! Click on the green run arrow button below to run the script!import sensor, image, timesensor.reset() # 初始化摄像头
sensor.set_pixformat(sensor.RGB565) # 格式为 RGB565.
sensor.set_framesize(sensor.QQVGA)
sensor.skip_frames(10) # 跳过10帧，使新设置生效
while(True):img = sensor.snapshot()         # Take a picture and return the image.img.draw_line((20, 30, 40, 50))img.draw_line((80, 50, 100, 100), color=(255,0,0))img.draw_rectangle((20, 30, 41, 51), color=(255,0,0))img.draw_circle(50, 50, 30)img.draw_cross(90,60,size=10)img.draw_string(10,10, "hello world!")

3. 寻找色块（颜色识别）

  OpenMV通过find_blobs()函数可以找到色块（带颜色的物体），返回色块的位置、高度、像素等信息。

find_blobs()函数

• image.find_blobs(thresholds, roi=Auto, x_stride=2, y_stride=1, invert=False, area_threshold=10, pixels_threshold=10, merge=False, margin=0, threshold_cb=None, merge_cb=None)
  • thresholds是颜色的阈值，在返回的色块对象blob可以调用code方法，来判断是什么颜色的色块。
  • x_stride（查找的色块的x方向上最小宽度的像素，默认为2）
  • y_stride（查找的色块的y方向上最小宽度的像素，默认为1）
  • invert（反转阈值，把阈值以外的颜色作为阈值进行查找）
  • area_threshold（面积阈值，如果色块被框起来的面积小于这个值，会被过滤掉）
  • pixels_threshold（像素个数阈值，如果色块像素数量小于这个值，会被过滤掉）
  • merge（合并，如果设置为True，那么合并所有重叠的blob为一个）
    注意：这会合并所有的blob，无论是什么颜色的。如果你想混淆多种颜色的blob，只需要分别调用不同颜色阈值的find_blobs。
  • margin（边界，如果设置为1，那么两个blobs如果间距1一个像素点，也会被合并）

find_blobs()返回值

• for blob in img.find_blobs(thresholds):

  • blob.rect() 返回这个色块的外框——矩形元组(x, y, w, h)
  • blob.x() 返回色块的外框的x坐标（int）
  • blob.y() 返回色块的外框的y坐标（int）
  • blob.w() 返回色块的外框的宽度w（int）
  • blob.h() 返回色块的外框的高度h（int）
  • blob.pixels() 返回色块的像素数量（int）
  • blob.cx() 返回色块的外框的中心x坐标（int）
  • blob.cy() 返回色块的外框的中心y坐标（int）
  • blob.rotation() 返回色块的旋转角度（单位为弧度）（float）
  • blob.code() 返回一个16bit数字，每一个bit会对应每一个阈值
  • blob.count() 如果merge=True，那么就会有多个blob被合并到一个blob，这个函数返回的就是这个的数量
  • blob.area() 返回色块的外框的面积
  • blob.density() 返回色块的密度

示例

# Single Color RGB565 Blob Tracking Example
#
# This example shows off single color RGB565 tracking using the OpenMV Cam.import sensor, image, time, maththreshold_index = 0 # 0 for red, 1 for green, 2 for blue# Color Tracking Thresholds (L Min, L Max, A Min, A Max, B Min, B Max)
# The below thresholds track in general red/green/blue things. You may wish to tune them...
thresholds = [(30, 100, 15, 127, 15, 127), # generic_red_thresholds(30, 100, -64, -8, -32, 32), # generic_green_thresholds(0, 30, 0, 64, -128, 0)] # generic_blue_thresholdssensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.skip_frames(time = 2000)
sensor.set_auto_gain(False) # must be turned off for color tracking
sensor.set_auto_whitebal(False) # must be turned off for color tracking
clock = time.clock()# Only blobs that with more pixels than "pixel_threshold" and more area than "area_threshold" are
# returned by "find_blobs" below. Change "pixels_threshold" and "area_threshold" if you change the
# camera resolution. "merge=True" merges all overlapping blobs in the image.while(True):clock.tick()img = sensor.snapshot()for blob in img.find_blobs([thresholds[threshold_index]], pixels_threshold=200, area_threshold=200, merge=True):# These values depend on the blob not being circular - otherwise they will be shaky.if blob.elongation() > 0.5:img.draw_edges(blob.min_corners(), color=(255,0,0))img.draw_line(blob.major_axis_line(), color=(0,255,0))img.draw_line(blob.minor_axis_line(), color=(0,0,255))# These values are stable all the time.img.draw_rectangle(blob.rect())img.draw_cross(blob.cx(), blob.cy())# Note - the blob rotation is unique to 0-180 only.img.draw_keypoints([(blob.cx(), blob.cy(), int(math.degrees(blob.rotation())))], size=20)print(clock.fps())

4. 测距

  OpenMV采用的是单目摄像头，想要实现测距，就需要选参照物，利用参照物的大小比例来计算距离。

# Measure the distance
#
# This example shows off how to measure the distance through the size in imgage
# This example in particular looks for yellow pingpong ball.import sensor, image, time# For color tracking to work really well you should ideally be in a very, very,
# very, controlled enviroment where the lighting is constant...
yellow_threshold   = ( 56,   83,    5,   57,   63,   80)
# You may need to tweak the above settings for tracking green things...
# Select an area in the Framebuffer to copy the color settings.sensor.reset() # Initialize the camera sensor.
sensor.set_pixformat(sensor.RGB565) # use RGB565.
sensor.set_framesize(sensor.QQVGA) # use QQVGA for speed.
sensor.skip_frames(10) # Let new settings take affect.
sensor.set_auto_whitebal(False) # turn this off.
clock = time.clock() # Tracks FPS.K=5000#the value should be measuredwhile(True):clock.tick() # Track elapsed milliseconds between snapshots().img = sensor.snapshot() # Take a picture and return the image.blobs = img.find_blobs([yellow_threshold])if len(blobs) == 1:# Draw a rect around the blob.b = blobs[0]img.draw_rectangle(b[0:4]) # rectimg.draw_cross(b[5], b[6]) # cx, cyLm = (b[2]+b[3])/2length = K/Lmprint(length)#print(clock.fps()) # Note: Your OpenMV Cam runs about half as fast while# connected to your computer. The FPS should increase once disconnected.

四、串口通道

  在项目中，OpenMV通常只用来处理图像数据，而处理结果要传到MCU中做下一步处理。这个过程中需要用到串口来传送数据。

from machine import UART
uart = UART(1, baudrate=115200)     # 初始化串口 波特率设置为115200 TX是B12 RX是B13
uart.write("uart test\r\n")         # 发送字符串
uart_num = 0                        # 定义一个变量
uart_array = [48,49,50,51,52,53,54,55,56,57]  # 定义一个列表 保存数字
uart.write(bytearray(uart_array))   # 发送列表
uart.write(bytearray([0x41]))       # 发送一个十六进制数据
while(True):uart_num = uart.any()       # 获取当前串口数据数量if(uart_num):uart_str = uart.read(uart_num) # 读取串口数据uart.write(uart_str)    # 将读取到的串口数据发回# uart.read会自动在数据末尾添加\n的操作，如果想去掉可以用strip()去掉# 例如 uart_str = uart.read(uart_num).strip()# 这样 uart_str得到的数据就不会被自动添加\n

五、条形码、矩形码、二维码

1.条形码

• find_barcodes([roi])
  查找 roi 内所有一维条形码并返回一个 image.barcode 对象列表

# 条形码识别例程
#
# 这个例子展示了使用OpenMV Cam M7来检测条形码是多么容易。条形码检测不适用于M4相机。import sensor, image, time, mathsensor.reset()
sensor.set_pixformat(sensor.GRAYSCALE)
sensor.set_framesize(sensor.VGA) # High Res!
sensor.set_windowing((640, 80)) # V Res of 80 == less work (40 for 2X the speed).
sensor.skip_frames(time = 2000)
sensor.set_auto_gain(False)  # 必须关闭此功能，以防止图像冲洗…
sensor.set_auto_whitebal(False)  # 必须关闭此功能，以防止图像冲洗…
clock = time.clock()# 条形码检测可以在OpenMV Cam的OV7725相机模块的640x480分辨率下运行。
# 条码检测也将在RGB565模式下工作，但分辨率较低。 也就是说，
# 条形码检测需要更高的分辨率才能正常工作，因此应始终以640x480的灰度运行。def barcode_name(code):if(code.type() == image.EAN2):return "EAN2"if(code.type() == image.EAN5):return "EAN5"if(code.type() == image.EAN8):return "EAN8"if(code.type() == image.UPCE):return "UPCE"if(code.type() == image.ISBN10):return "ISBN10"if(code.type() == image.UPCA):return "UPCA"if(code.type() == image.EAN13):return "EAN13"if(code.type() == image.ISBN13):return "ISBN13"if(code.type() == image.I25):return "I25"if(code.type() == image.DATABAR):return "DATABAR"if(code.type() == image.DATABAR_EXP):return "DATABAR_EXP"if(code.type() == image.CODABAR):return "CODABAR"if(code.type() == image.CODE39):return "CODE39"if(code.type() == image.PDF417):return "PDF417"if(code.type() == image.CODE93):return "CODE93"if(code.type() == image.CODE128):return "CODE128"while(True):clock.tick()img = sensor.snapshot()codes = img.find_barcodes()for code in codes:img.draw_rectangle(code.rect())print_args = (barcode_name(code), code.payload(), (180 * code.rotation()) / math.pi, code.quality(), clock.fps())print("Barcode %s, Payload \"%s\", rotation %f (degrees), quality %d, FPS %f" % print_args)if not codes:print("FPS %f" % clock.fps())

2.矩形码

# 矩形码识别例程
#
# 这个例子展示了使用OpenMV Cam M7来检测数据矩阵是多么容易。数据矩阵检测不适用于M4相机。import sensor, image, time, mathsensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.skip_frames(time = 2000)
sensor.set_auto_gain(False)  # 必须关闭此功能，以防止图像冲洗…
sensor.set_auto_whitebal(False)  # 必须关闭此功能，以防止图像冲洗…
clock = time.clock()while(True):clock.tick()img = sensor.snapshot()img.lens_corr(1.8) # 1.8的强度对于2.8mm的镜头来说是好的。matrices = img.find_datamatrices()for matrix in matrices:img.draw_rectangle(matrix.rect(), color = (255, 0, 0))print_args = (matrix.rows(), matrix.columns(), matrix.payload(), (180 * matrix.rotation()) / math.pi, clock.fps())print("Matrix [%d:%d], Payload \"%s\", rotation %f (degrees), FPS %f" % print_args)if not matrices:print("FPS %f" % clock.fps())

3.二维码

# 二维码例程
#
# 这个例子展示了OpenMV Cam使用镜头校正来检测QR码的功能（请参阅qrcodes_with_lens_corr.py脚本以获得更高的性能）。
import sensor, image, timesensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.skip_frames(time = 2000)
sensor.set_auto_gain(False)  # 必须关闭此功能，以防止图像冲洗…
clock = time.clock()while(True):clock.tick()img = sensor.snapshot()img.lens_corr(1.8) # 1.8的强度参数对于2.8mm镜头来说是不错的。for code in img.find_qrcodes():img.draw_rectangle(code.rect(), color = (255, 0, 0))print(code)print(clock.fps())
